机械设备用带安装孔耳轴连接座结构

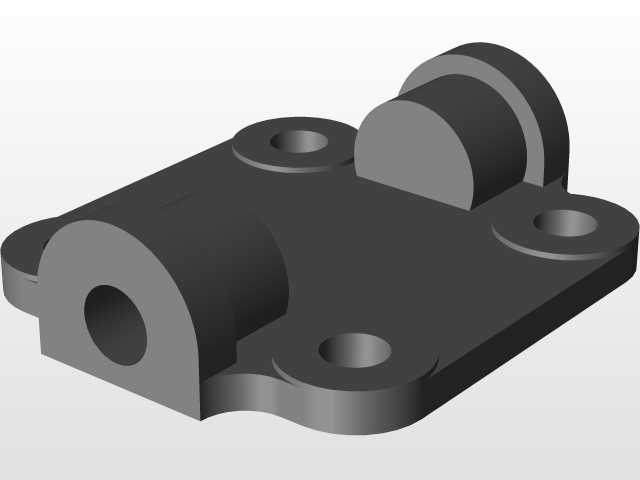

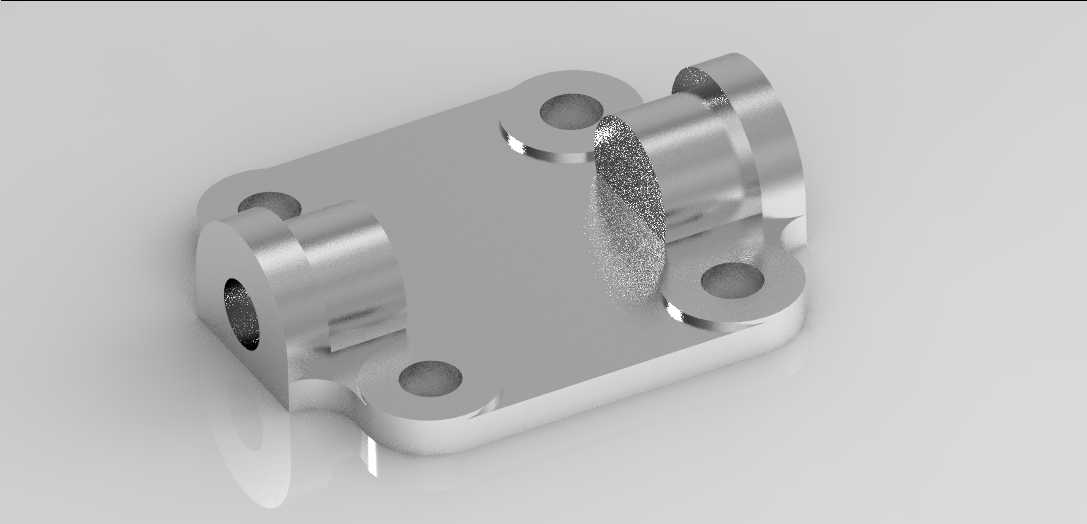

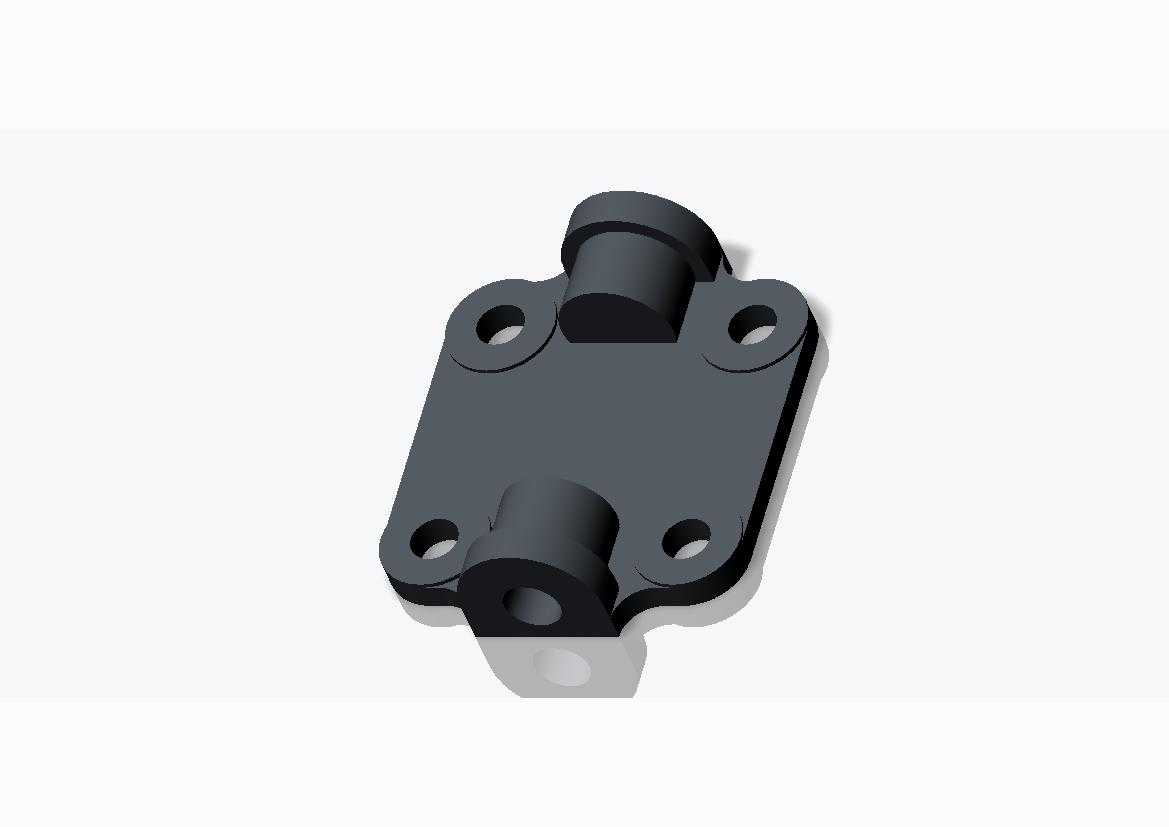

　　在各类需要铰接摆动、轴系支撑的工业设备场景中，这类耳轴板是承担载荷传递、运动限位的核心基础构件，常见于液压执行元件端部连接、工装夹具翻转机构、输送线摆臂铰接位、小型设备舱门开合支撑点等位置，区别于一体式铸造的耳轴座，这种分体式机加工耳轴板可单独更换，维护成本更低，适配不同安装基面的公差补偿需求。从功能特性来看，该构件主体为板式安装基体，一侧伸出同轴双段耳轴结构，基体上均匀分布四个沉头安装孔，可通过内六角螺栓将整个构件牢牢固定在设备安装基面，沉孔设计可避免螺栓头突出干涉相邻运动部件；伸出的耳轴为中空阶梯轴结构，中空内腔可穿装销轴、油嘴或者走线，阶梯轴段可直接套装自润滑轴套、滚动轴承，减少与配合件的接触磨损，

　　耳轴根部与安装基体衔接处做了圆弧过渡处理，可有效降低应力集中，避免交变载荷下根部出现疲劳断裂。设计阶段首先要明确安装边界：安装基体的底面为全加工基准面，平面度公差需控制在0.02mm以内，保证与设备安装面贴合无间隙，四个安装孔的位置度公差不超过φ0.05mm，避免装配时螺栓出现别劲现象；耳轴的同轴度是核心精度指标，双段耳轴的公共轴线相对于安装基面的平行度公差需控制在0.03mm/100mm以内，否则铰接部件摆动时会出现卡滞、磨损不均的问题。尺寸设计上，耳轴的外径需匹配常用轴套、轴承的标准内径系列，减少非标配件的采购成本，耳轴的伸出长度要根据配合件的宽度确定，预留0.5-1mm的轴向窜动间隙，避免热胀冷缩导致转动卡滞；

　　安装孔的孔径比配套螺栓大0.2-0.3mm，给装配时的位置微调留出余量，沉孔深度要保证螺栓头沉入后低于安装基面0.1mm以上，不会刮蹭配合面。实际应用中，这类耳轴板通常采用45号钢或者铝合金加工，钢制件表面做发黑或者镀锌处理提升防锈能力，铝合金件做硬质阳极氧化提升表面硬度，适配不同载荷等级的使用场景：轻载场景下铝合金材质可降低整体重量，重载场景下钢制件配合调质处理可满足更高的强度要求。在装配环节，安装基面需清理干净无毛刺、焊渣，螺栓按照对角顺序逐步拧紧，拧紧力矩符合对应螺栓规格的标准要求，耳轴与配合件装配时需涂抹适量润滑脂，减少初期磨合磨损，日常维护中可通过耳轴的中空油道定期补充润滑脂，延长构件使用寿命。不同于焊接式耳轴座，

　　这种机加工分体式耳轴板的加工精度更容易保证，不需要现场焊接配做，可直接批量预制储备，设备维护时可快速更换，减少停机时间，在中小载荷的铰接支撑场景中应用十分广泛，设计时还可根据实际安装空间调整安装基体的外形轮廓，在不影响强度的前提下做减重槽设计，进一步降低构件自重。
