单头套筒式手动扳手结构设计

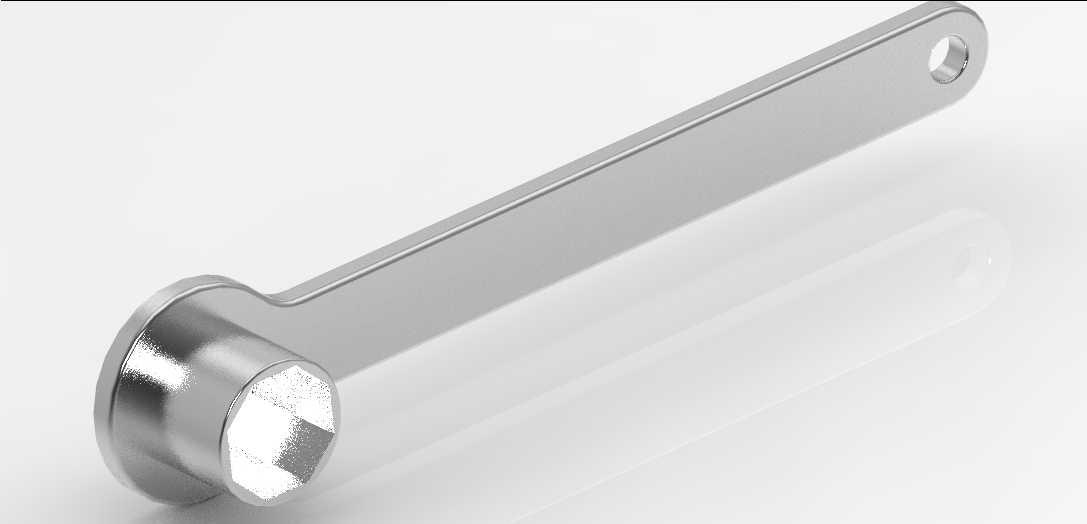

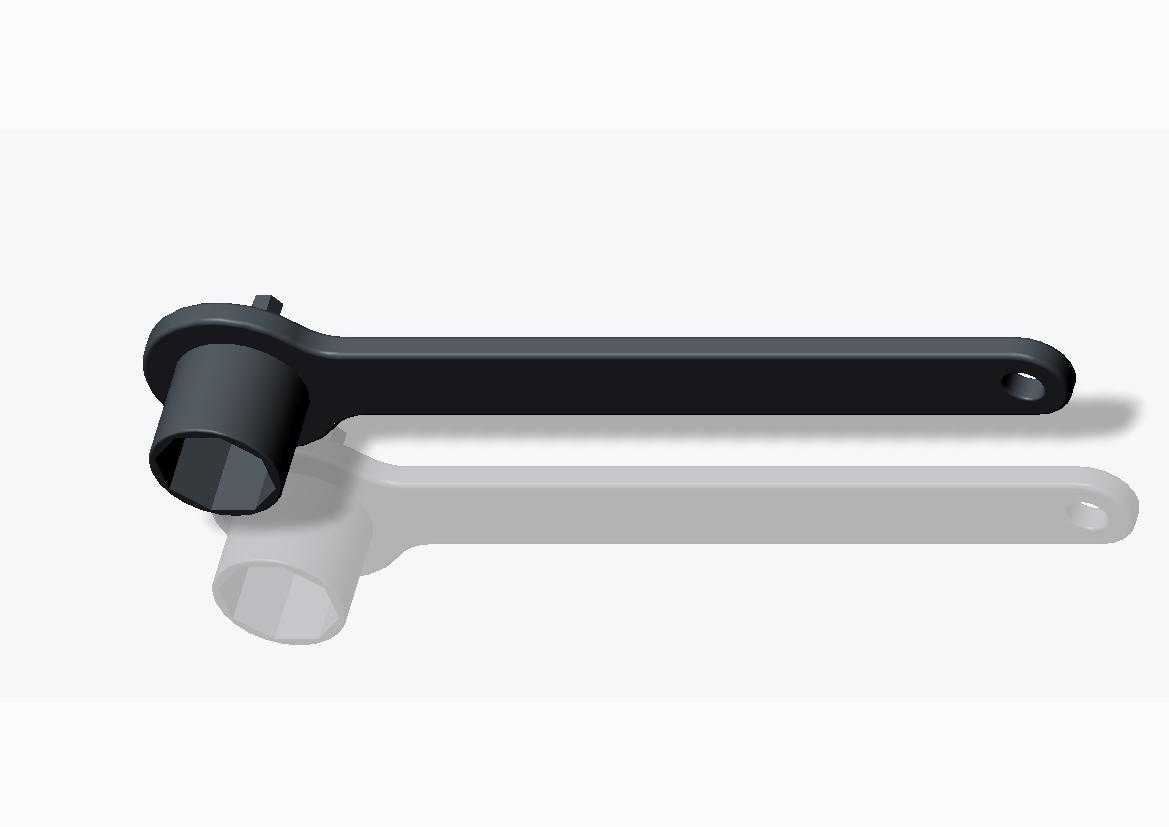

　　这款单头套筒扳手是手动紧固作业场景中极为常用的五金工具，在设备维保、产线装配、家用拆装、户外检修等场景都有极高的出镜率，尤其适合空间受限、螺栓端面低于安装面的作业工况，相比开口扳手能提供更稳定的咬合接触，不容易出现打滑脱棱的问题。从结构设计来看，整体采用长直柄搭配一体式套筒头的布局，手柄末端开设的悬挂孔既可以在工具架上规整收纳，也能在需要加大扭矩时穿入加力杆延伸力臂，适配更大规格螺栓的紧固需求。套筒头的内孔采用多棱边贴合设计，与螺栓头部的六个受力面完全匹配，作业时受力均匀分布在棱边侧面，不会像开口扳手那样仅靠两个边受力，能有效降低螺栓棱角被磨圆的概率，这也是套筒类工具在精密设备装配中更受青睐的核心原因。手柄部分做了等截面平直设计，

　　截面厚度经过反复校核，既保证了足够的抗扭刚度，在施加额定扭矩时不会出现明显的弯曲形变，又控制了整体重量，长时间手持作业不会产生过重的负担，手柄表面没有多余的防滑纹路凸起，避免在油污环境下残留污渍难以清理，光滑的金属表面擦拭后就能保持整洁，适合机加工车间这类油污较重的作业环境。从安装边界与尺寸适配角度来说，这类扳手的套筒头外径比对应规格的螺栓头部外接圆直径大出合理余量，在沉孔内作业时不会与沉孔侧壁发生干涉，手柄长度根据对应螺栓的额定拧紧扭矩做匹配，常规工况下依靠人手的握力就能达到标准预紧力，不需要额外加力就能满足普通装配的扭矩要求，避免扭矩过大造成螺栓断裂或者螺纹滑牙。在实际使用过程中，这类扳手的套筒端深度经过优化，

　　既能完整套住外露长度较短的螺栓头部，又不会因为深度过大导致无法适配螺栓顶部有凸起结构的特殊工况，手柄与套筒头的连接位置做了圆弧过渡处理，消除了直角应力集中点，在承受大扭矩载荷时不会在连接位置出现断裂失效，整体结构没有多余的活动部件，可靠性极高，不需要日常复杂维护，只要避免长期放置在潮湿环境中出现锈蚀，就能保持长期稳定的使用性能。在产线批量装配场景中，这类一体式扳手相比组合式棘轮扳手故障率更低，没有棘轮机构的棘爪磨损、弹簧失效等问题，适合高强度高频次的连续作业，在设备应急维保场景中，不需要搭配额外的转换接头就能直接作业，减少了工具准备的时间。从建模逻辑来看，整个零件采用回转体加拉伸切除的特征构建，套筒头的内六方特征通过拉伸切除成型，

　　手柄部分通过长条形凸台拉伸后做边缘倒角处理，末端悬挂孔采用简单的切除特征即可完成，整体建模逻辑简洁，特征树清晰，后续如果需要衍生不同规格的型号，只需要修改套筒内六方的对边尺寸、调整对应手柄长度就能快速完成系列化设计，不需要重构整体特征结构，能大幅提升系列化产品的设计效率。在结构强度校核层面，扳手的受力薄弱点位于手柄与套筒头的连接位置，设计时通过加大过渡圆角的方式分散应力，同时整个零件采用整体式结构，没有焊接、拼接等连接工艺带来的强度缺陷，材料选用常规的中碳钢经淬火处理后，表面硬度能满足频繁摩擦作业的耐磨需求，芯部又保持足够的韧性，不会因为承受冲击载荷出现脆断。在实际作业的空间适配性上，直柄的设计让扳手可以在狭长的设备间隙中伸入作业，相比弯柄或者异形手柄的扳手，对作业空间的要求更低，只要能容纳手柄转动的角度空间就能完成螺栓的拧紧或者拆卸，在设备内部管线密集、操作空间狭小的维保场景下，这种直柄单头套筒扳手的适配性远高于其他结构复杂的紧固工具。
