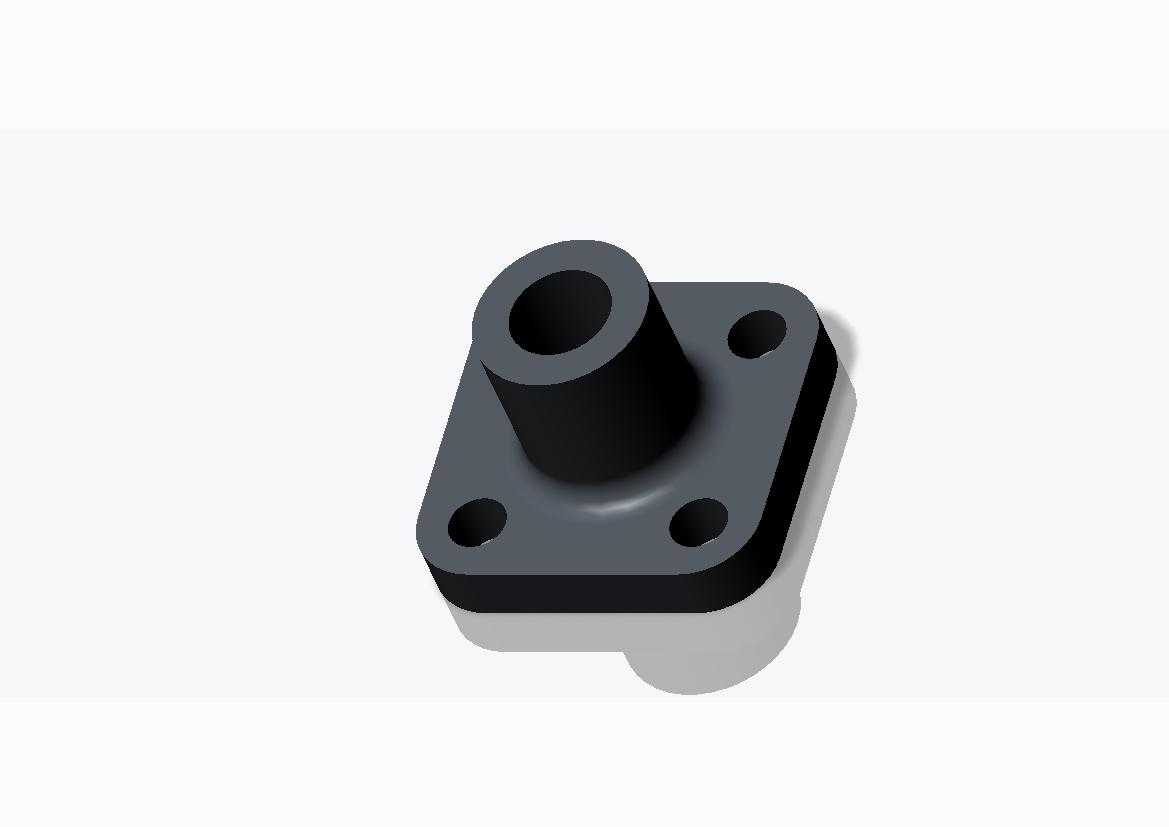

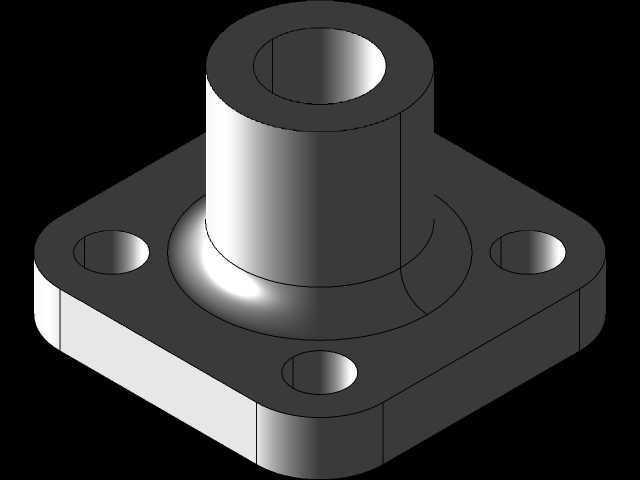

带凸台方形法兰安装式机械连接底板结构

　　在各类轻工输送线、小型自动化装配工位、台式检测设备的机架搭建环节，这类带中心凸台的方形安装底板是出镜率极高的基础连接件，它不像主轴、气缸这类功能件直接参与工艺动作，却承担着整个功能模块的定位基准、载荷传导、安装适配的核心作用，很多新手做结构设计时容易忽略这类基础件的细节校核，往往到现场装配时才发现安装干涉、载荷不足、定位偏差的问题，反而拖慢了整台设备的调试进度。

　　从实际使用场景来看，这类底板最常用来作为小型导向轴支座、微型气动滑台、传感器安装支架的承载基座，四个角的安装孔是用来将整个组件固定在设备型材框架或者工作台面板上的，中心的带孔凸台则是用来穿装导向轴、气管或者小型传动轴，凸台的存在一方面是抬高了中心孔的配合面高度，避免安装时配合面和底板安装基面直接贴死，给装配时的调整留出足够空间，另一方面也能增加中心孔的配合长度，提升穿装杆件的支撑刚性，避免杆件悬臂过长出现晃动。

　　设计这类零件的时候，首先要确认的是安装边界的尺寸约束，方形底板的边长要匹配所安装型材的槽宽间距，比如常用的4040型材搭建的框架，相邻型材的中心间距是40mm，底板的四个安装孔中心距就要对应做成32mm或者40mm的标准间距，这样不需要额外加工转接板就能直接用T型螺栓固定，能大幅减少现场装配的工作量。四个安装孔的孔径要比所用固定螺栓的公称直径大0.5-1mm，留出装配时的位置微调余量，避免因为型材加工的孔位误差导致螺栓无法穿入。中心凸台的内孔公差要根据穿装零件的配合要求来选，如果是穿装无相对运动的固定杆件，选H8公差即可，如果是作为滑动导向轴的支撑孔，就要选H7公差，并且内孔表面要做精铰或者镗削加工，保证表面粗糙度达到Ra1.6以下，减少滑动时的磨损。

　　从结构强度角度考虑，底板的本体厚度不能太薄，常规工况下如果承载的模块重量在5kg以内，底板厚度选6-8mm即可，如果承载的是带振动的小型电机或者冲压模组，厚度就要加到10-12mm，避免设备运行时底板出现共振变形。凸台和底板本体的连接处要做R2-R3的圆角过渡，不能做成直角连接，直角处会产生严重的应力集中，在长期承受交变载荷的情况下很容易出现开裂，尤其是用铸铁或者铸铝材质做毛坯的时候，圆角过渡也能提升铸造工艺性，减少浇铸时的缺料、缩孔问题。

　　实际选型使用的时候还要注意安装面的平面度要求，底板和框架贴合的安装基面平面度要控制在0.1mm以内，如果平面度太差，锁紧螺栓的时候底板会发生翘曲，直接导致中心凸台的内孔轴线出现偏斜，穿装在里面的轴类零件就会出现卡滞、磨损加快的问题。如果是用在有腐蚀环境的食品加工或者化工检测设备上，底板材质要选304不锈钢，如果是普通工业工况用Q235钢做表面发黑处理即可，能在保证强度的前提下控制加工成本。另外凸台的高度也要匹配所装零件的轴向定位要求，比如凸台上要安装锁紧螺母固定轴的位置，凸台高度就要比螺母的厚度大2-3mm，保证螺母能完全锁紧在凸台端面上，不会出现虚锁的情况。

　　很多人在建模的时候容易忽略安装孔的沉头设计，四个角的固定孔如果是用内六角螺栓安装，就要在安装基面一侧加工对应规格的沉头孔，让螺栓头完全沉入底板内部，不会突出底板表面，保证底板能完全贴合在安装基面上，不会因为螺栓头突出导致底板安装不稳。如果是从正面穿螺栓固定，沉头孔就要做在正面，同时要注意沉头孔的深度不能超过底板厚度的三分之二，避免降低底板的结构强度。中心凸台的外圆直径也不是随便定的，要比中心内孔的直径大8-10mm，保证凸台侧壁有足够的厚度，不会在锁紧侧面顶丝的时候出现凸台变形的问题。

　　在设备维护环节，这类底板的结构设计也要考虑拆装便利性，四个安装孔的位置要留出足够的扳手操作空间，不能和周边的管线、其他零件靠太近，不然拆装螺栓的时候扳手伸不进去，后期维护更换零件的时候要拆掉周边一大堆组件才能拆底板，大幅提升维护成本。如果底板上需要安装其他附属零件，比如限位开关支架、油管固定座，要在底板对应位置提前预留小的螺纹孔，不要到现场再钻孔攻丝，既破坏零件的表面防锈层，也很难保证孔位的精度。
