钢结构连接用承插式柱脚结构

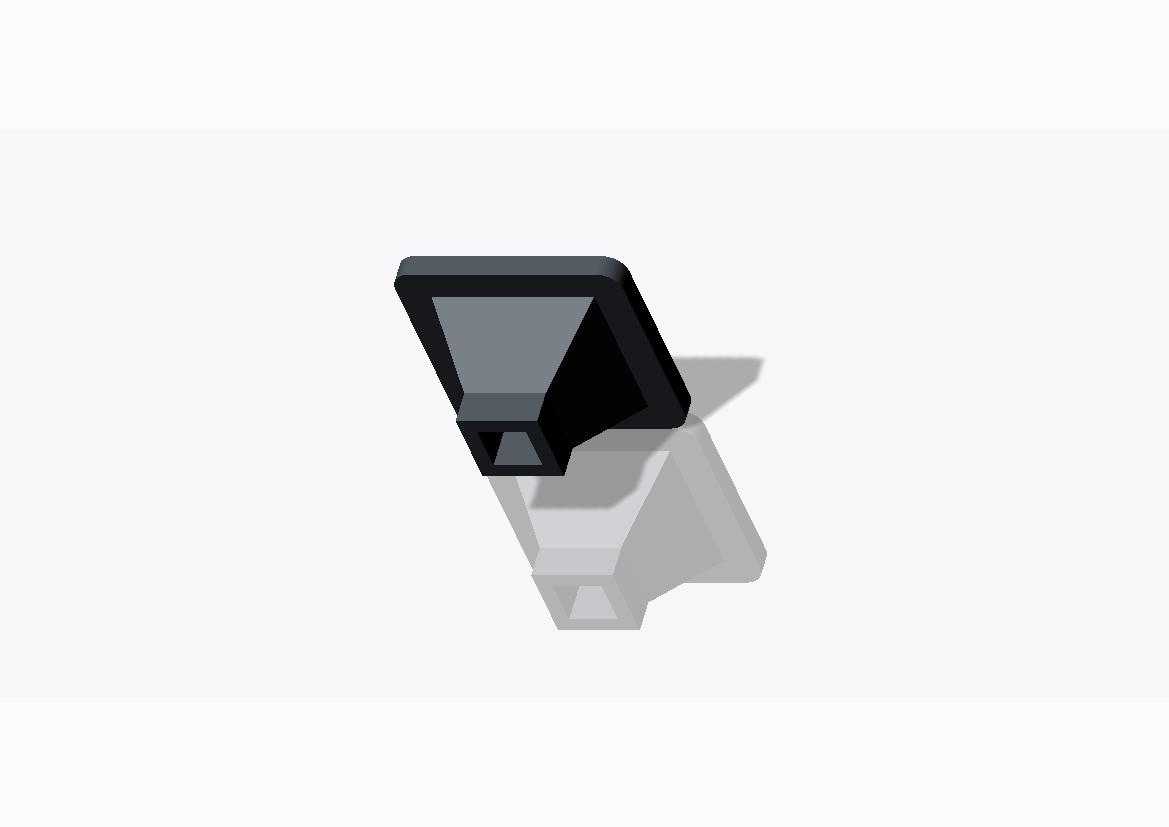

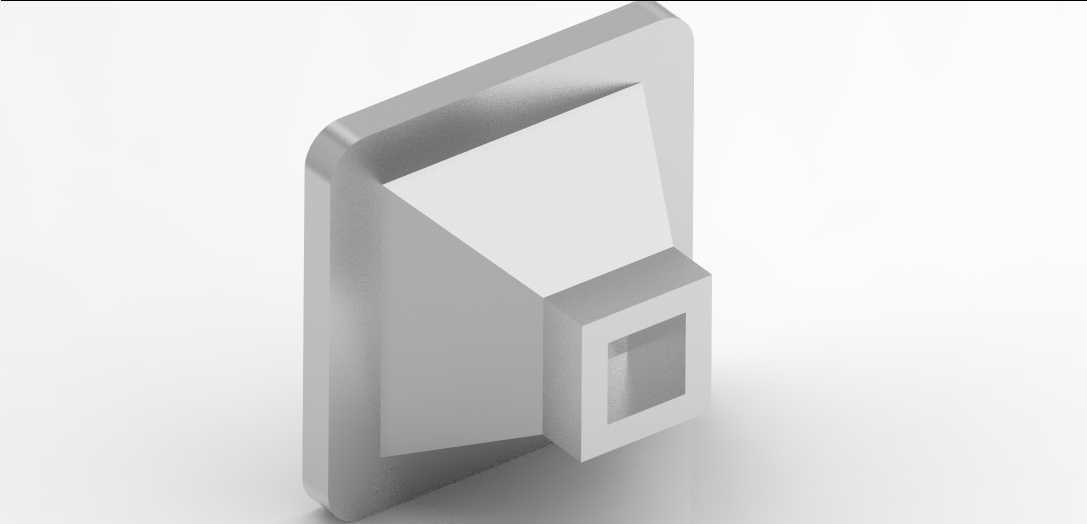

　　在厂房钢结构搭建、装配式管廊支撑、重型设备机架安装这类工程场景里，柱脚是衔接上部竖向承重构件与下部混凝土基础的核心传力部件，所有上部结构的竖向荷载、水平风载甚至地震工况下的倾覆力矩，都要通过柱脚平稳传递到基础承台，一旦柱脚的结构设计出现应力集中或者安装匹配度不足，很容易出现立柱偏移、基础局部压溃甚至整体结构失稳的问题。这款承插式柱脚的设计没有采用传统外露式柱脚的外露锚栓排布结构，而是做了一体化的带加强筋的承插腔体，背部的贴板是完全贴合基础预埋面的平整安装面，加工时需要保证这个面的平面度公差控制在0.2mm以内，避免安装时出现贴合间隙导致受力不均。承插腔体的内孔尺寸是按照常用规格的方形钢管立柱外径做的匹配设计，间隙控制在1-1.

　　5mm，现场安装时只需要将立柱端部插入腔体，再通过侧面的预留焊接坡口完成围焊，不需要现场反复对位调整锚栓位置，能大幅缩短高空作业的安装时长。背部贴板与承插腔体之间的三角加强筋做了大圆角过渡处理，没有采用直角拼接的结构，这是因为在承受水平侧向力的时候，直角连接处很容易出现应力集中导致焊缝开裂，大圆角的过渡结构能将应力分散到整个贴板区域，经过有限元校核，在承受120kN水平推力的工况下，加强筋根部的最大应力能控制在材料屈服强度的65%以内，满足常规工业厂房的承重设计要求。安装边界方面，这款柱脚的背部贴板四个角预留了锚栓穿过的通孔，孔位按照常规混凝土基础的预埋锚栓间距做了标准化设计，不需要额外定制基础预埋件，

　　适配市面上绝大多数通用规格的化学锚栓与预埋地脚螺栓，贴板的厚度经过载荷计算选型，能保证在锚栓预紧力作用下不会出现板面变形。承插腔体的端部做了15度的导入倒角，现场插管时即使立柱存在小范围的位置偏差，也能顺着倒角顺利滑入腔体，降低现场安装的对位难度。从实际使用的场景来看，这款柱脚不仅适用于常规的钢结构厂房立柱安装，也可以用在自动化生产线的设备机架支撑、仓储重型货架的底部固定、户外大型广告牌的立柱底座等场景，相比传统的焊接式柱脚，一体化的结构减少了现场焊接的工作量，所有焊接工序都可以在工厂内完成，焊缝质量更容易把控，现场只需要完成锚栓紧固和立柱与腔体的围焊即可，能有效降低现场施工的质量管控难度。

　　设计过程中特意规避了传统柱脚常见的锚栓外露易锈蚀的问题，整个承插结构将立柱端部完全包裹，配合现场焊接后的防腐涂层处理，能避免雨水顺着立柱缝隙渗入连接位置造成的锈蚀问题，延长结构的整体使用寿命。腔体的壁厚选型也经过了多轮工况校核，在满足竖向承重要求的前提下尽可能控制了整体重量，不会给运输和现场吊装带来额外的负担，贴板背面没有做多余的凸起结构，安装时能完全贴合基础的找平层，不会出现悬空导致的受力点偏移问题。
