工业设备用S形弯折连接支架结构

　　在轻工自动化输送线、小型专用工装夹具以及台式检测设备的装配环节，这类S形弯折结构的连接支架一直是解决空间错位安装的核心构件，很多现场装配遇到的安装面垂直错位、连接点位存在高度差的问题，都可以通过这类异形支架完成适配，不需要额外加工过渡垫块，也能避免多零件拼接带来的装配累计误差。从实际使用场景来看，这类支架常被用在设备侧边的传感器安装、小型气动元件的固定、防护挡板的支撑点位上，尤其是在设备内部走线空间紧凑、相邻安装面不在同一平面的布局里，S形的弯折结构可以自然避让开内部的线束、管路以及相邻运动部件的运行轨迹，不需要额外做避位切口，整体结构的刚性也比拼接式的L型角码组合更好。

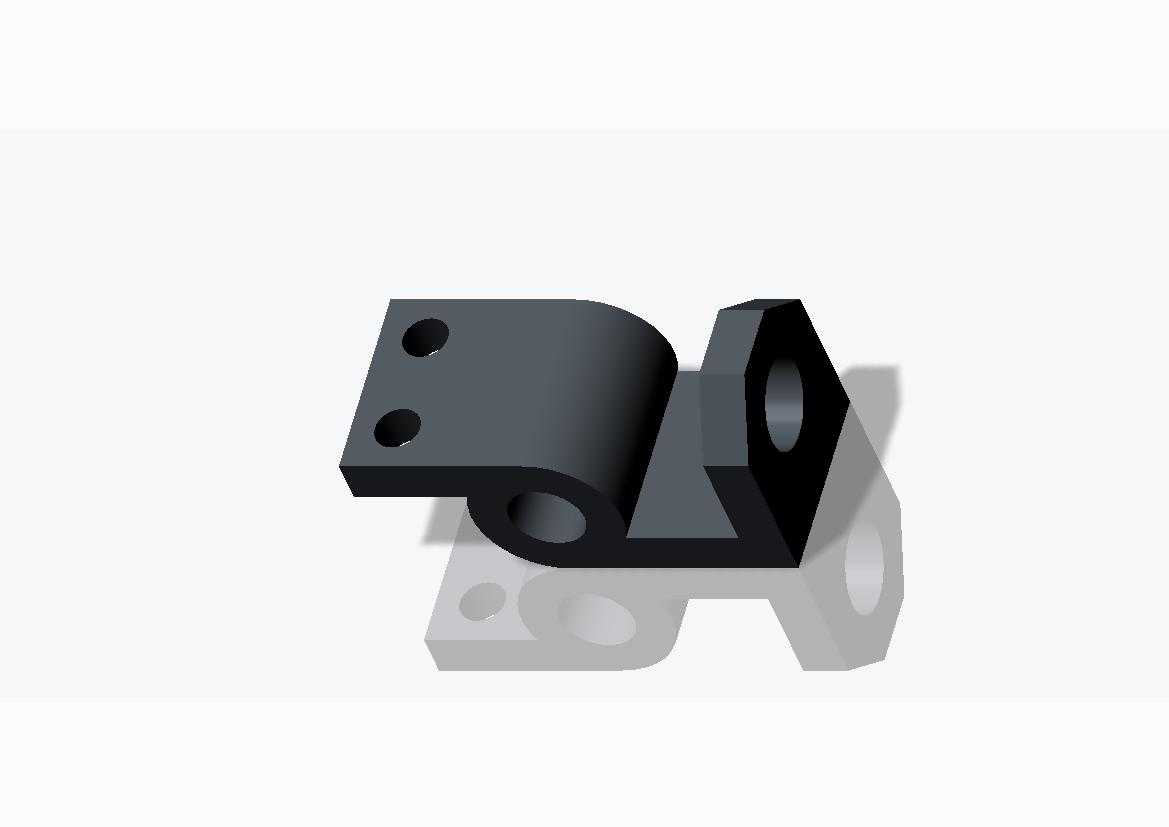

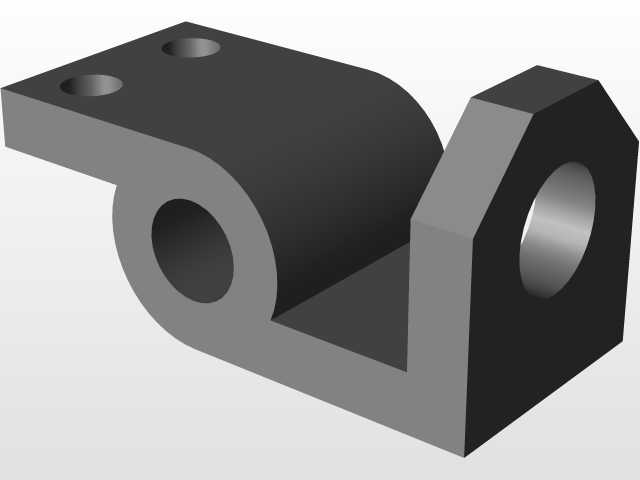

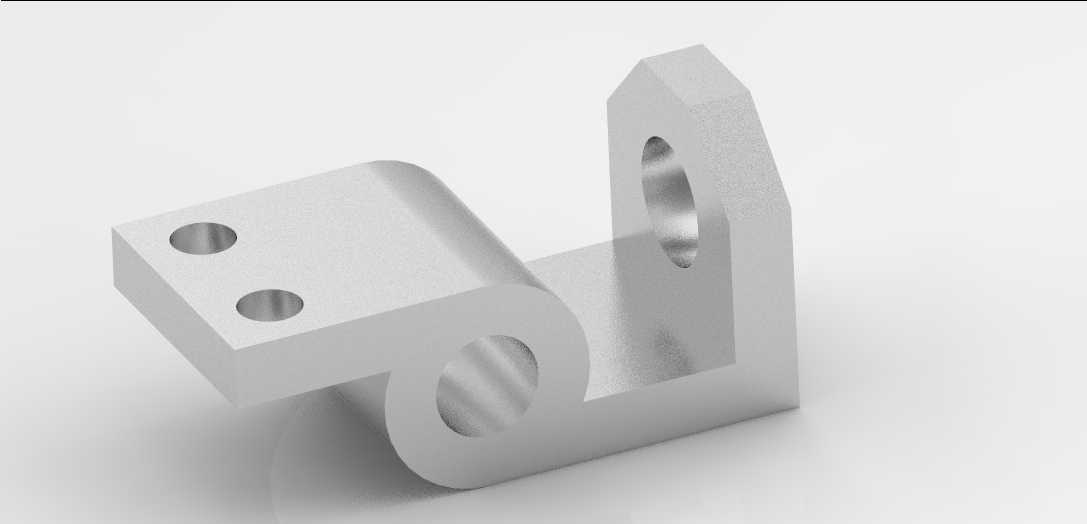

　　从结构功能上拆解，这个支架的三个安装点位各有明确的作用：一端的双孔平面是主安装面，用来和设备的基准型材面或者安装基板贴合，两个通孔适配常用的内六角圆柱头螺钉，孔位间距按照通用工业铝型材的槽距做匹配设计，安装时不需要额外打孔，直接可以和标准型材的预置螺母配合锁紧；中间的圆弧过渡段是整个支架的受力缓冲区域，当设备运行产生小幅振动时，圆弧结构可以分散应力集中点，避免直角弯折处长期受交变载荷出现疲劳断裂的问题；另一端的单耳带孔结构是功能连接端，用来铰接活动杆件、挂载小型功能组件，孔的内径按照常用的小直径销轴尺寸做公差设计，既可以保证销轴转动的灵活性，又不会因为间隙过大出现连接晃动。

　　设计这类支架的时候，首先要确认的是两端安装面的垂直落差与水平偏移量，S形的弯折半径不能过小，否则折弯加工时容易出现材料外侧拉伸开裂、内侧起皱的问题，对于常用的6061铝合金或者Q235冷轧钢材质，弯折内半径一般取板材厚度的1.2到1.5倍，既能保证成型精度，也能兼顾结构强度。其次要核算安装孔的边距，双孔安装面的孔中心到板材边缘的距离要大于螺钉直径的1.5倍，避免锁紧时板材边缘出现开裂变形；单耳端的铰接孔中心到弯折面的距离，要预留足够的销轴安装空间，保证卡簧或者开口销的安装操作空间，不会和支架本体产生干涉。

　　从安装边界来看，这类支架的整体外轮廓尺寸适配小型设备的内部安装空间，安装时双孔面完全贴合基准面后，单耳端的空间位置偏差可以控制在0.1mm以内，满足大部分精密组件的安装精度要求；支架的厚度选择要根据实际挂载重量核算，常规挂载1kg以内的组件时，3mm厚度的板材即可满足强度要求，如果挂载重量更大或者设备振动较强，可以适当增加板材厚度，同时在弯折处做加强筋处理，进一步提升整体刚性。另外在结构细节上，所有的孔位边缘都做了倒角处理，既可以去除加工毛刺，也能避免安装时刮伤操作人员或者损坏配套零件的表面涂层，板材的所有外露棱边都做了小圆角钝化，不会出现锐边割手的问题，符合机械装配的安全设计要求。在实际选型应用时，还要注意支架的表面处理方式，普通车间环境下做喷塑或者镀锌处理即可满足防腐蚀要求，如果是在洁净车间或者有腐蚀性介质的环境里使用，可以选择不锈钢材质加工，同时做电解抛光处理，避免积尘或者被介质腐蚀，延长零件的使用寿命。
