可变径滑轮齿轮凸轮组合传动机构

　　在轻工纺织、线缆收放、小型物料输送等需要动态调整传动比、匹配变负载工况的场景中，常规定径滑轮搭配固定传动比齿轮组的方案，往往无法适配运行过程中负载转矩、线速度的动态变化需求，容易出现传动打滑、负载冲击过大、驱动端过载等问题，这套变径滑轮的齿轮凸轮组合机构，正是针对这类工况开发的集成式传动执行单元。从实际功能落地来看，这套机构核心是通过凸轮与齿轮的联动，实现滑轮工作半径的无级动态调整，不需要额外配置独立的变径驱动源，完全依托主传动链的动力输入完成变径动作，大幅简化了整套传动系统的结构复杂度。设计过程中，首先要明确安装边界：整套机构采用立式支座安装结构，底部方形安装座预留四个螺栓固定孔，可直接固定在设备的安装基准面上，

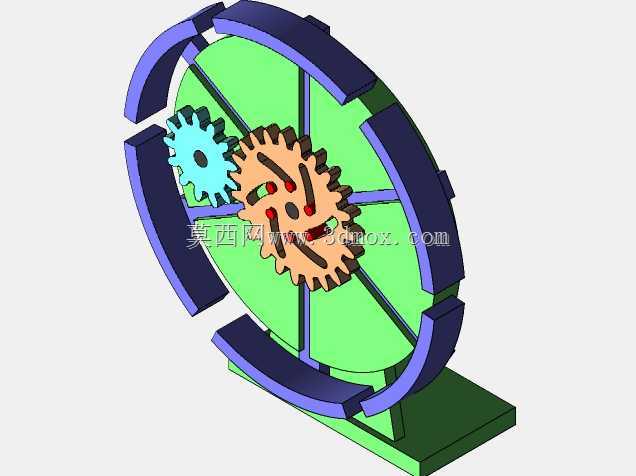

　　整体径向最大轮廓尺寸适配常规中小型传动设备的安装空间，轴向厚度控制在紧凑范围内，不会占用过多设备内部的布局空间，安装时不需要对原有设备的主体框架做大规模改造，适配性较强。从结构设计逻辑来看，核心的变径滑轮采用分体式弧段结构，六个弧形轮瓣沿圆周方向均匀分布，每个轮瓣都通过径向导向结构与中心辐板连接，轮瓣的内侧与凸轮轮廓面贴合，当输入轴带动凸轮转动时，凸轮的轮廓曲线会推动各个轮瓣沿径向同步伸缩，以此改变滑轮的有效工作直径，实现传动比的动态调整。与凸轮同轴布置的齿轮组承担两个作用：一是将输入动力传递给凸轮，保证凸轮转动角度与输入转速的匹配关系，避免变径动作与主传动出现时序偏差；二是通过小齿轮的啮合传动，将部分动力输出给后续的执行单元，

　　实现变径调整与动力传输的同步进行。在齿轮参数匹配上，相互啮合的两个齿轮采用标准渐开线齿形，传动间隙控制在合理范围内，既保证传动过程的平稳性，避免换向或变载时出现冲击异响，也不会因为间隙过小导致卡滞，影响轮瓣的伸缩动作。凸轮的轮廓曲线是整套机构的设计核心，曲线段的升程、回程角度完全匹配变径行程需求，近休止角和远休止角的设置对应滑轮定径工作的区间，保证在不需要变径的工况下，轮瓣可以保持稳定的工作直径，不会出现径向窜动。轮瓣的外侧弧面做了光滑过渡处理，表面粗糙度满足绕线或输送带接触的要求，避免运行过程中磨损线缆或输送带表层。中心辐板采用辐条式结构，在保证整体结构强度的前提下，尽可能降低转动惯量，减少机构启停和变速过程中的惯性冲击，

　　提升动态响应速度。实际应用中，这套机构可以直接替换原有设备上的定径滑轮组件，不需要额外增加复杂的控制单元，当设备运行过程中需要调整线速度、匹配不同卷径的收放卷需求时，机构可以依托自身的凸轮齿轮联动自动完成滑轮半径的调整，让传动线速度保持在稳定区间，有效降低驱动电机的负载波动。在安装调试阶段，需要注意保证齿轮啮合的侧隙符合设计要求，凸轮与轮瓣内侧的贴合面要涂抹适量润滑脂，减少长期运行的磨损，各个轮瓣的径向导向副要保证滑动顺畅，不能出现卡滞或不同步的问题，否则会导致滑轮工作圆度不足，引发传动过程中的跳动问题。从结构可靠性来看，所有转动副都采用耐磨材质搭配，长期运行下的磨损量控制在允许范围内，轮瓣的伸缩行程经过严格校核，最大变径范围覆盖常规工况下的传动比调整需求，不会出现超程脱开的问题。整套机构将齿轮传动的精准定比特性、凸轮机构的可控运动轨迹特性、滑轮的传动导向特性整合为一体，去掉了冗余的独立变径驱动结构，在紧凑的安装空间内实现了动态变径传动的功能，非常适合对安装空间、结构复杂度有严格要求的中小型传动设备使用，能够有效提升设备运行的稳定性，降低传动系统的故障率，减少后期维护的工作量。
