0402封装表面贴装电阻器三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，0402封装的表面贴装电阻是应用频次极高的被动元件，这类元件的三维建模精度，直接影响PCB装配仿真、SMT产线钢网开孔校验、结构干涉检查的最终结果。很多刚接触硬件结构协同设计的工程师，容易忽略这类小尺寸元件的建模细节，往往直接调用简化的方块模型应付布局，等到试产阶段才发现元件本体高度、焊盘爬锡空间、端电极宽度和实际物料存在偏差，轻则导致贴片时元件偏移、立碑，重则出现元件和周边结构件、屏蔽罩发生硬干涉，不得不临时改板拖慢项目进度。

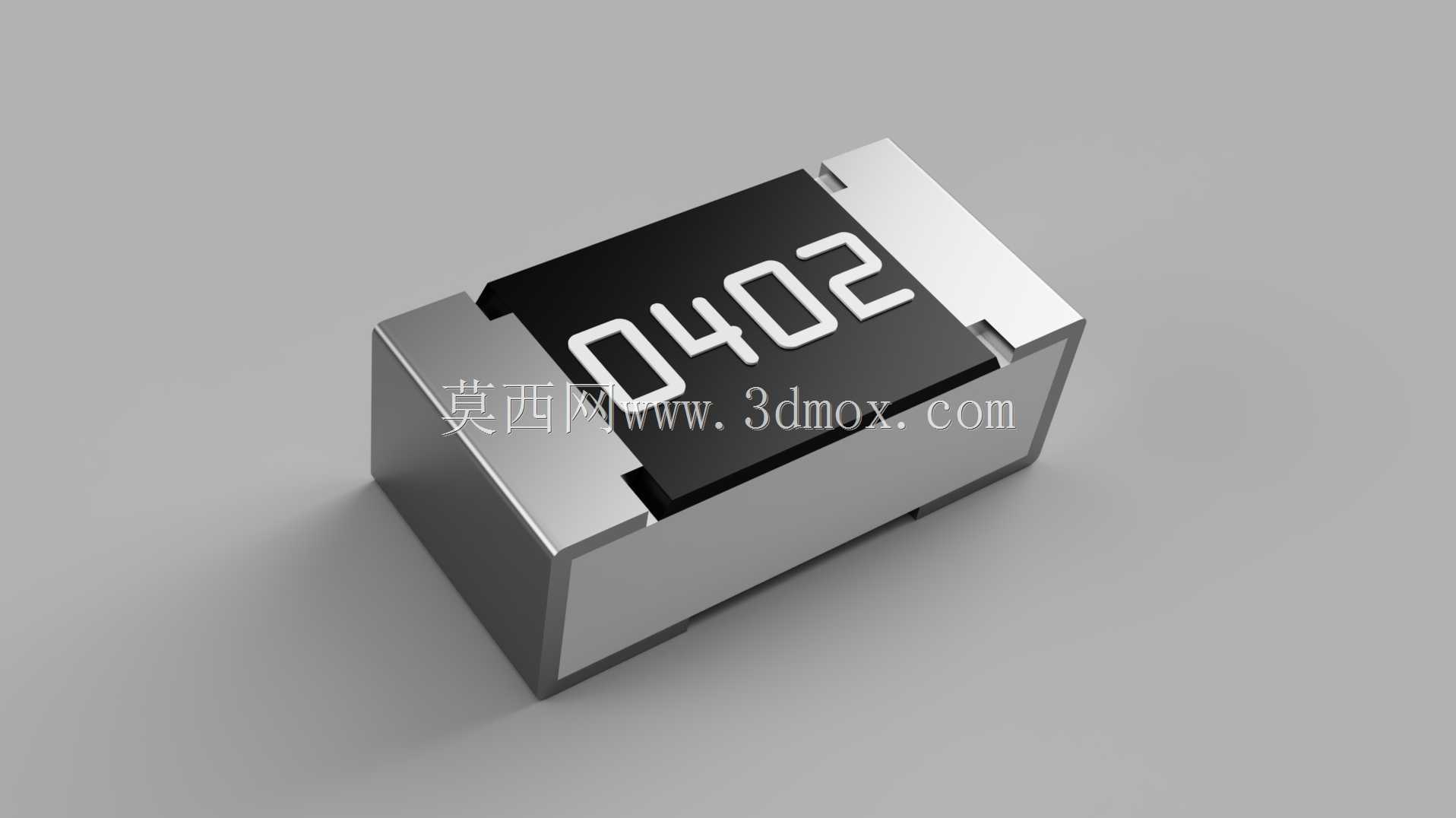

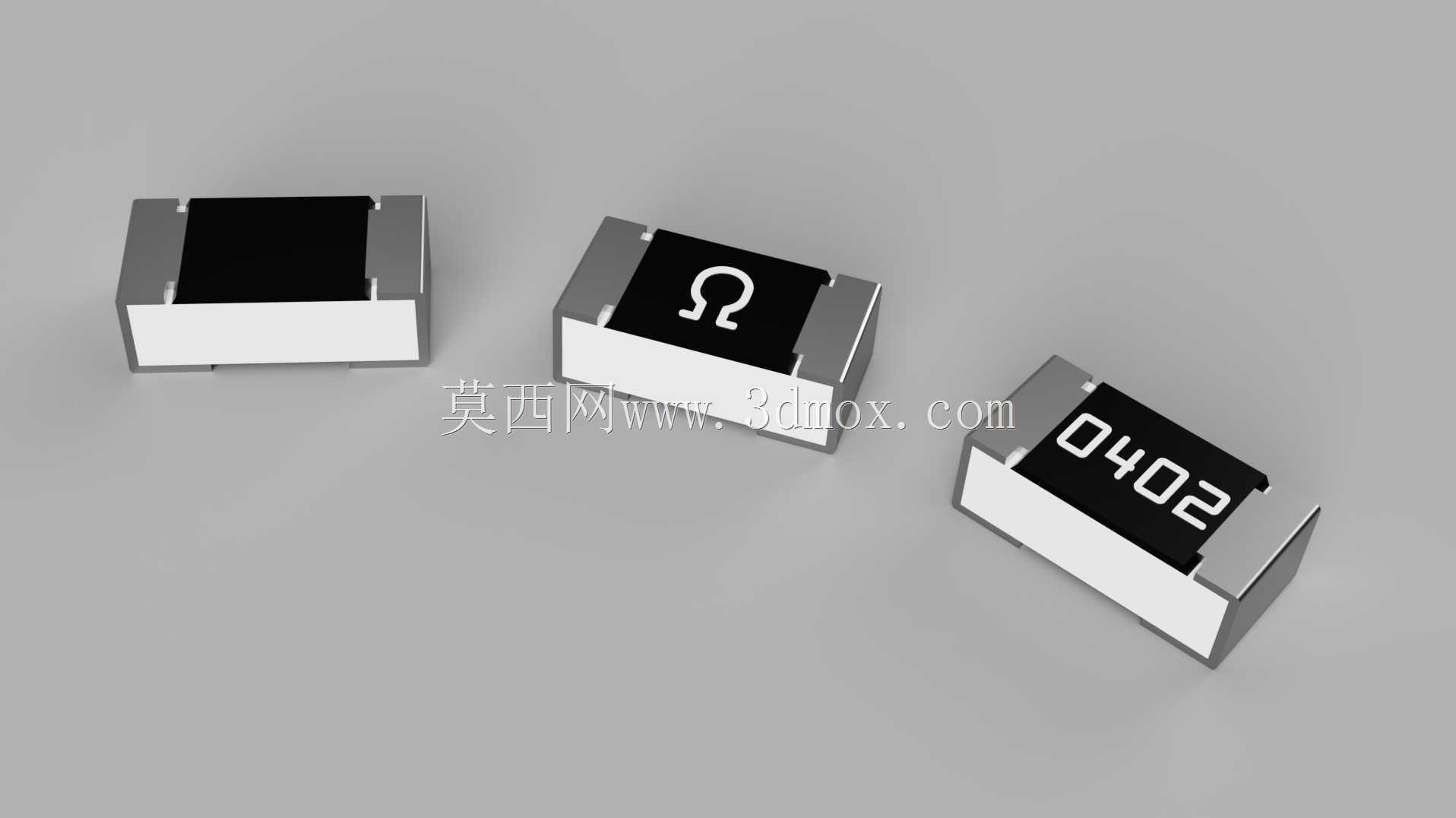

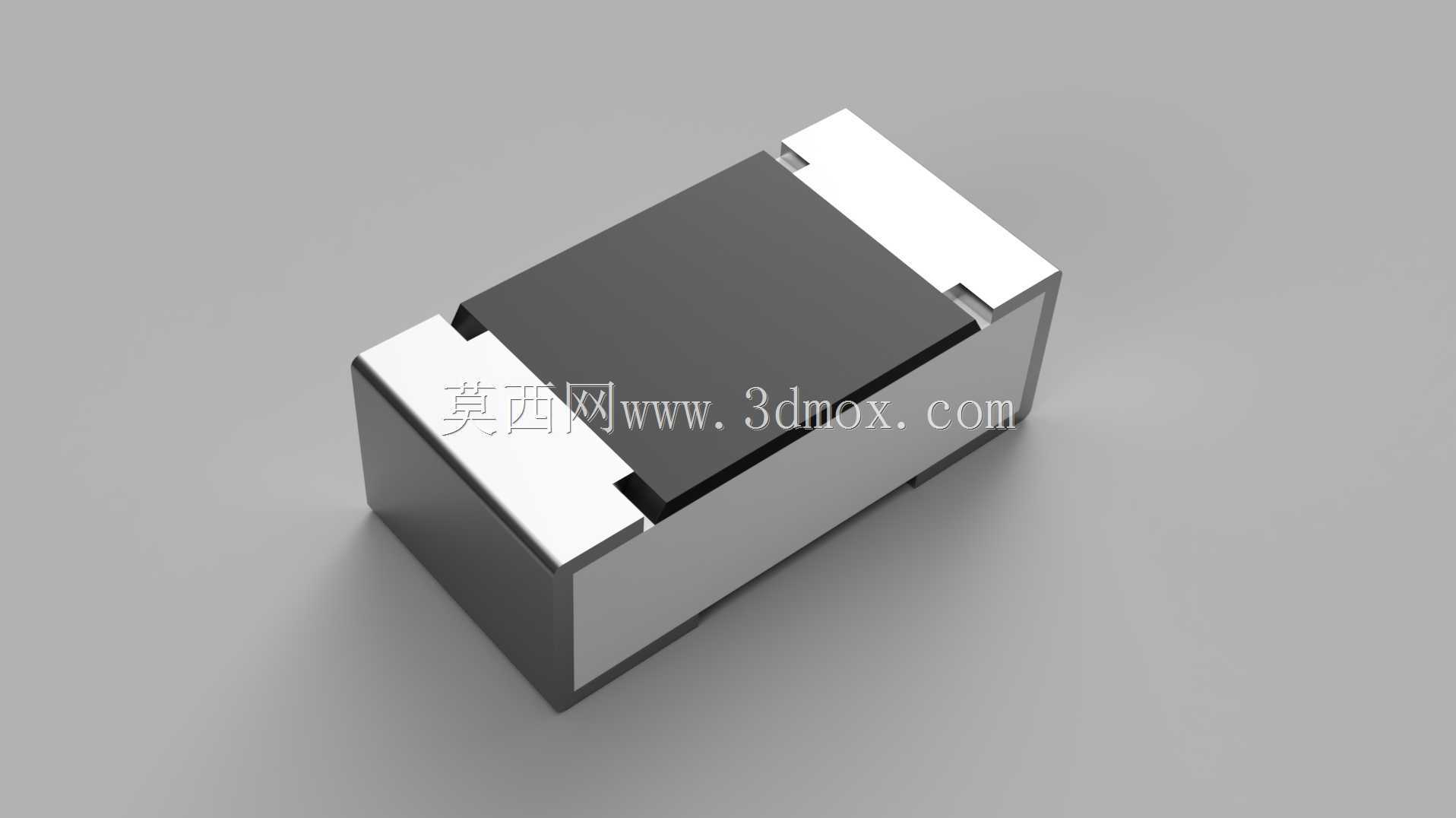

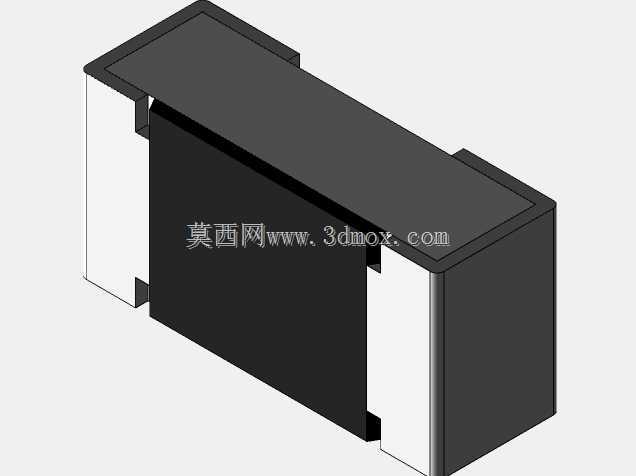

　　这款0402封装电阻的建模，完全参照1005公制封装的实际物料尺寸搭建，本体长度控制在1.0mm±0.05mm，宽度0.5mm±0.05mm，常规厚膜电阻的本体厚度在0.35mm到0.5mm区间，建模时保留了陶瓷基体、两端三层端电极、表面标识层的分层结构，没有做过度的几何简化。端电极部分单独做了结构区分，从内到外依次是和陶瓷基体结合的银钯层、中间镀镍阻挡层、外层镀锡焊接层，三层的厚度差在模型上做了明确的台阶区分，在做SMT焊接仿真的时候，可以直接对应焊盘的锡膏浸润范围，模拟不同回流焊温度曲线下的锡膏爬锡高度，提前预判焊锡量过多导致的相邻元件连锡风险。

　　从实际应用场景来看，0402电阻的使用场景覆盖了从便携消费电子到工业控制板卡的绝大多数领域，相比更大尺寸的0603、0805封装，它的占用PCB面积更小，适合高密度布板的场景，比如TWS耳机主板、智能手表内部的主控板、工业传感器的信号调理板，这类产品的内部空间极其紧凑，往往在毫米级的空间内要排布数十颗阻容感元件，这时候精准的元件三维模型就显得尤为重要。在做结构堆叠的时候，工程师可以直接调用这个模型，核对电阻上方的屏蔽罩内壁距离、和周边电容、IC引脚的安全间隙，尤其是在做板卡三防漆涂覆仿真的时候，准确的本体外形可以模拟三防漆的涂覆厚度覆盖范围，避免出现涂覆盲区导致的后期受潮失效。

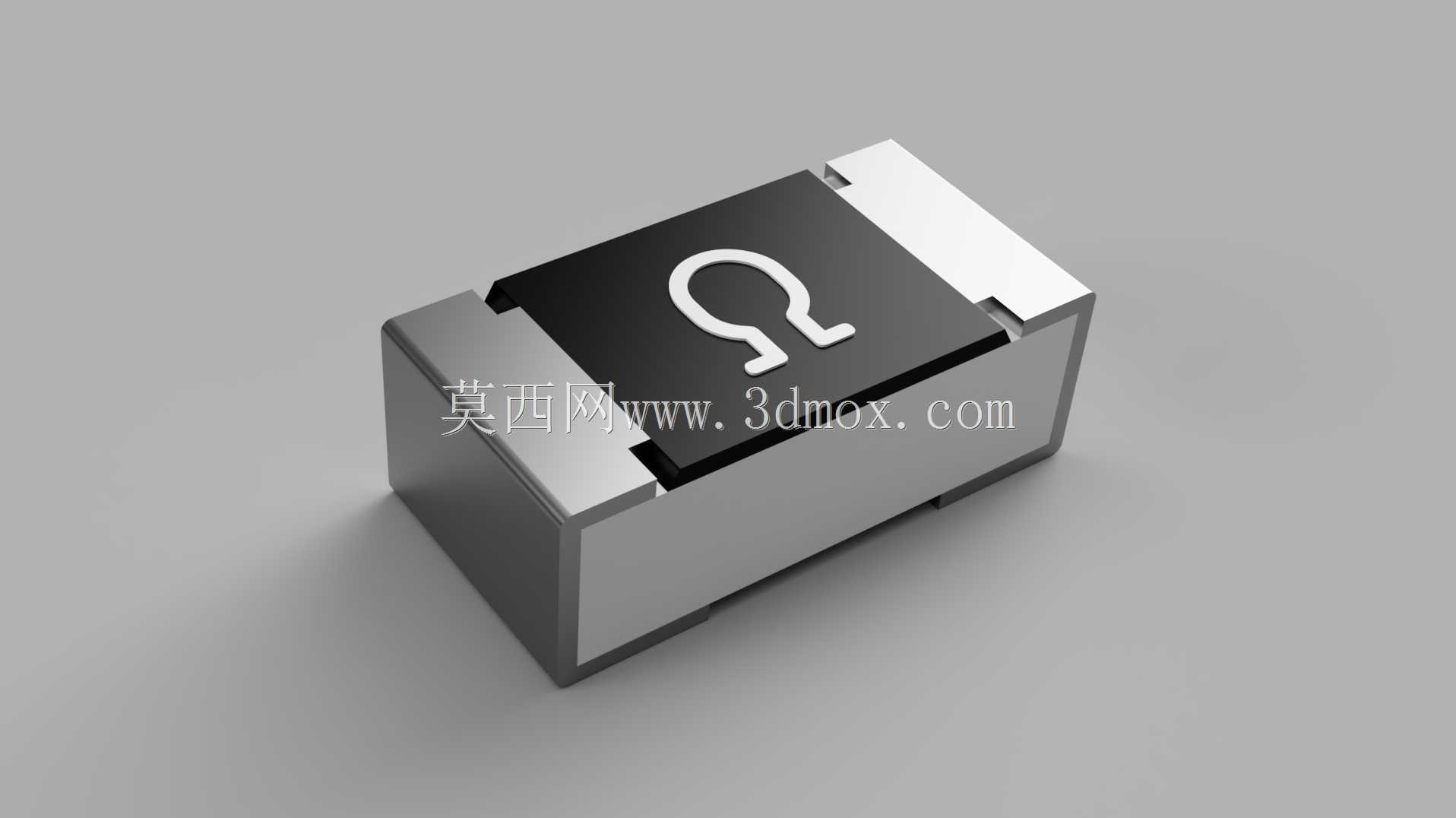

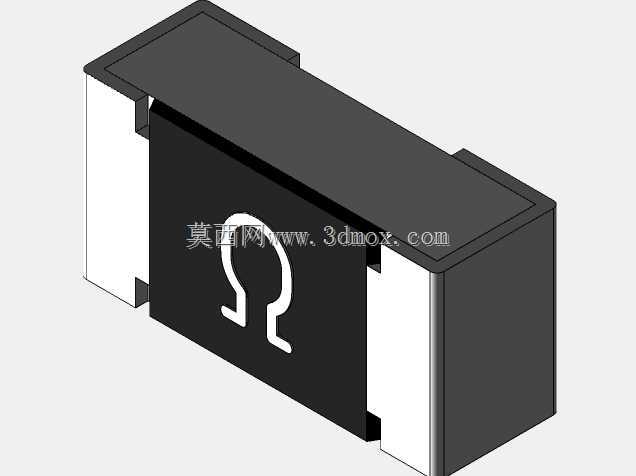

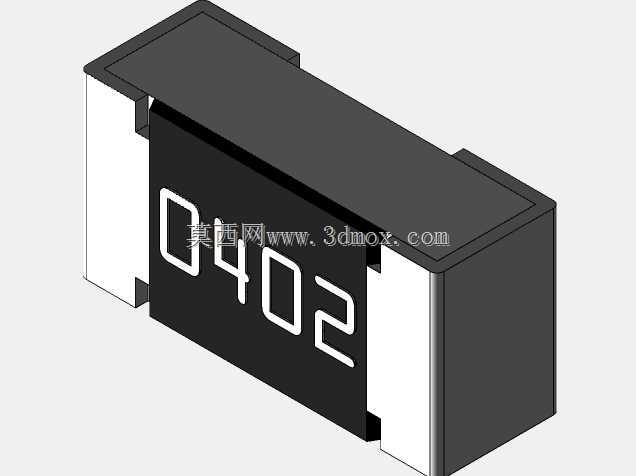

　　设计这款模型的时候，特意规避了很多通用元件库常见的建模问题：比如很多通用库的0402电阻会把端电极和陶瓷本体做成一个整体，没有区分端电极的金属质感和陶瓷基体的哑光质感，在做产品渲染、装配示意的时候无法直观区分不同结构部分；还有的模型把表面的阻值标识做成了凸台结构，实际量产的0402电阻表面标识大多是激光打印或者丝印的油墨层，厚度几乎可以忽略，做成凸台反而会影响高度方向的干涉检查结果。这款模型把表面标识做成了贴合在陶瓷本体上的薄层结构，既保留了标识的视觉特征，又不会影响整体安装高度的准确性。

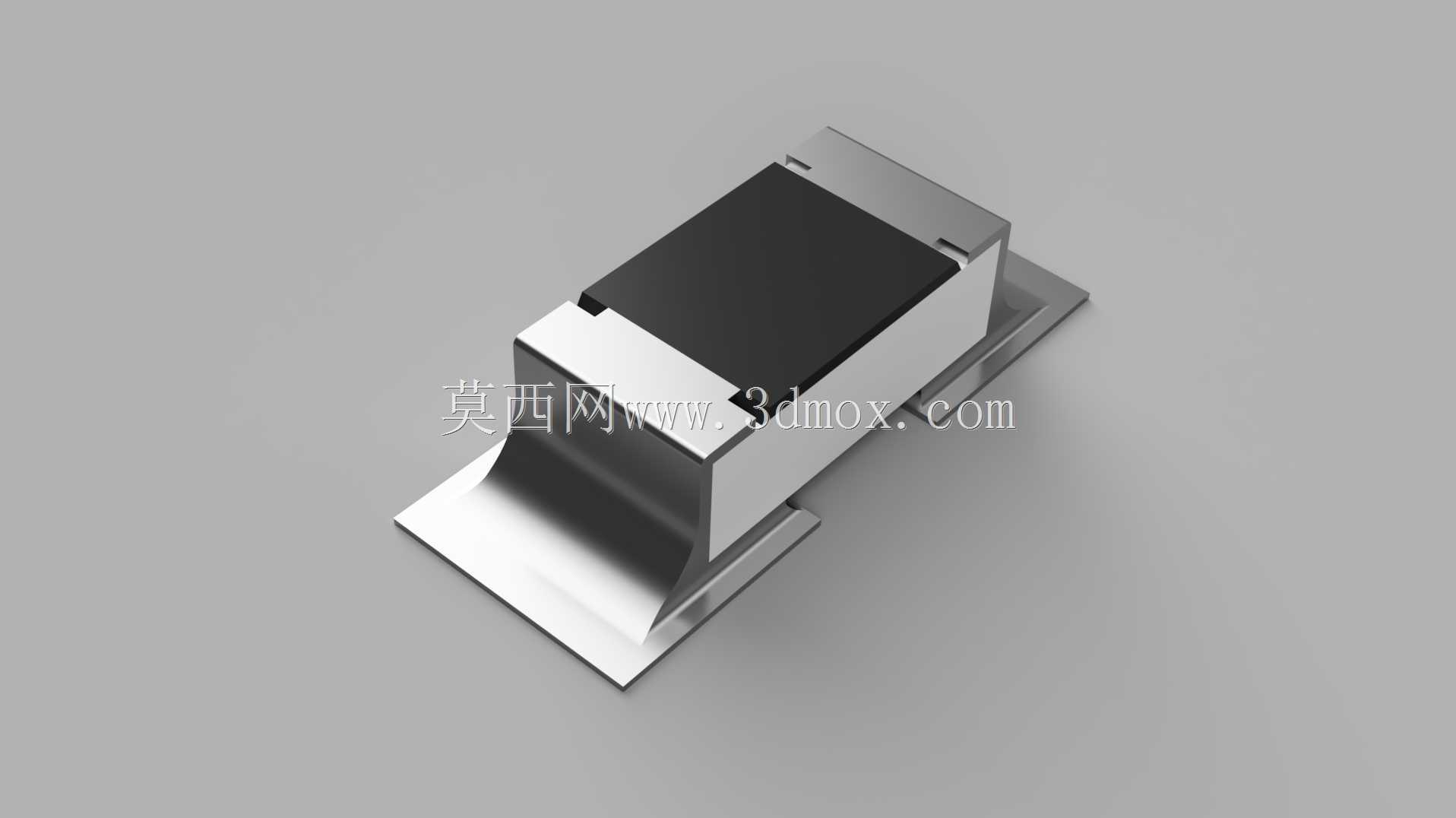

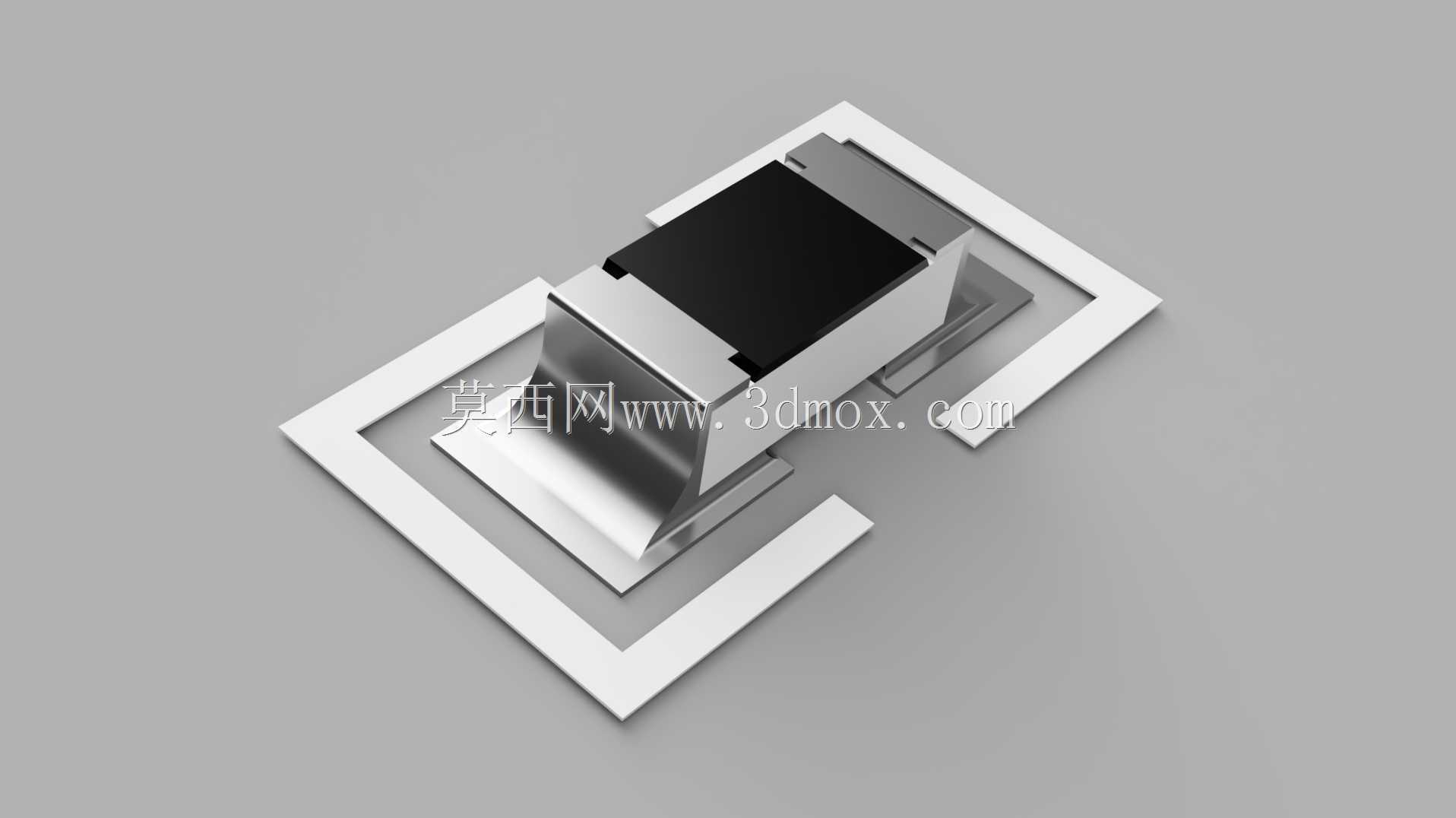

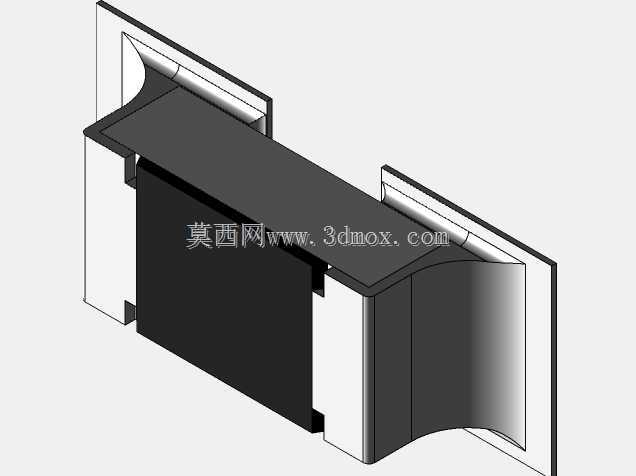

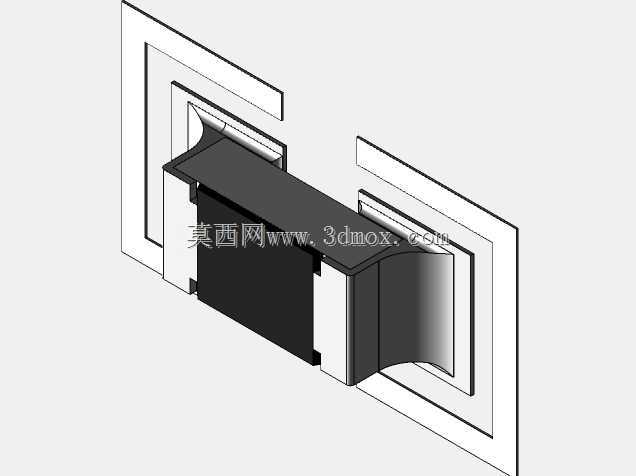

　　从安装边界的角度来说，建模时严格参照IPC-SM-782表面贴装器件焊盘设计标准，预留了元件两端的焊盘重叠区域，模型的端电极下沿和PCB表面的距离设置为0，模拟实际贴片完成后的焊接贴合状态，在做PCB的DRC干涉检查的时候，可以直接设置元件和周边走线、过孔的安全间距，比如端电极和相邻走线的间距要满足0.15mm以上的安规距离，本体下方不能布置过孔或者顶层走线，避免焊接时的焊锡流溢导致短路。另外，考虑到部分高可靠性应用场景会使用抗硫化等级的0402电阻，这类电阻的端电极结构会有额外的抗硫化层，模型在端电极的结构分层上预留了修改空间，工程师可以根据实际选用的物料规格，快速调整端电极的层结构和尺寸，不需要重新搭建整体模型。

　　很多工程师在做板级结构设计的时候，总觉得阻容类的标准件不需要精准建模，随便找个尺寸差不多的模型放上就行，但实际量产过程中，很多SMT产线的抛料、焊接不良问题，追根溯源都是设计阶段的元件模型尺寸不准，导致钢网开孔和元件端电极不匹配，或者元件高度和结构件冲突。比如曾经遇到过一款便携检测设备的设计，因为调用的0402电阻模型厚度比实际物料薄了0.2mm，导致组装的时候屏蔽罩压在电阻本体上，长期使用后电阻本体出现隐裂，阻值漂移导致设备采样不准，排查了很久才找到问题根源，前后返工的成本远大于前期花在精准建模上的时间。

　　这款0402电阻的三维结构，除了用于常规的PCB布局和结构干涉检查，还可以用于SMT产线的吸嘴选型校验，模型的本体顶部平面度、拾取区域的尺寸都和实际物料一致，在做贴片程序编写的时候，可以根据模型的顶部拾取面尺寸选择对应规格的吸嘴，避免因为吸嘴尺寸不匹配导致的抛料率升高。另外，在做产品的跌落仿真、热仿真的时候，精准的模型结构也能提升仿真结果的准确性，比如热仿真时可以根据陶瓷基体和端电极的不同材质参数，分别设置热导率，模拟电阻在额定功率下的温升情况，核对电阻周边的热敏元件是否会因为电阻温升出现性能偏移。
