小型双履带移动机器人底盘结构设计

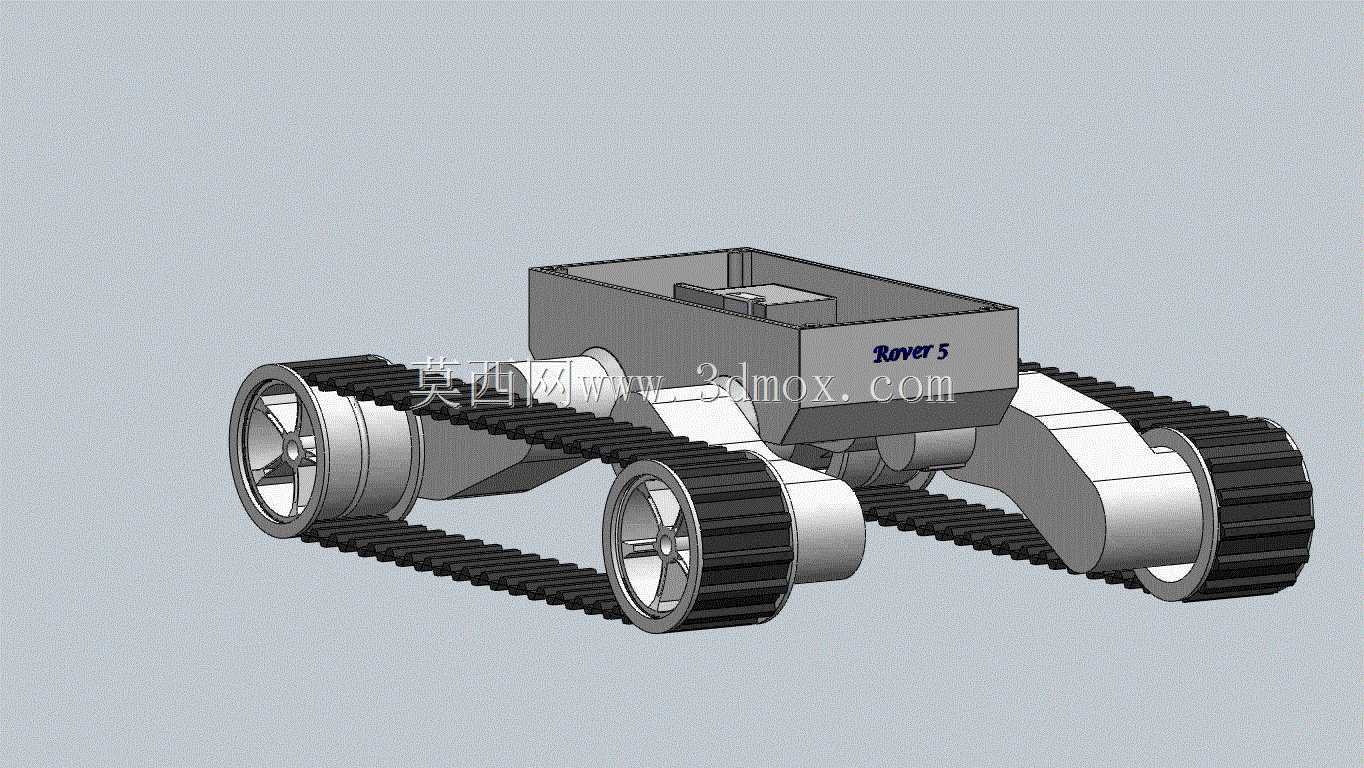

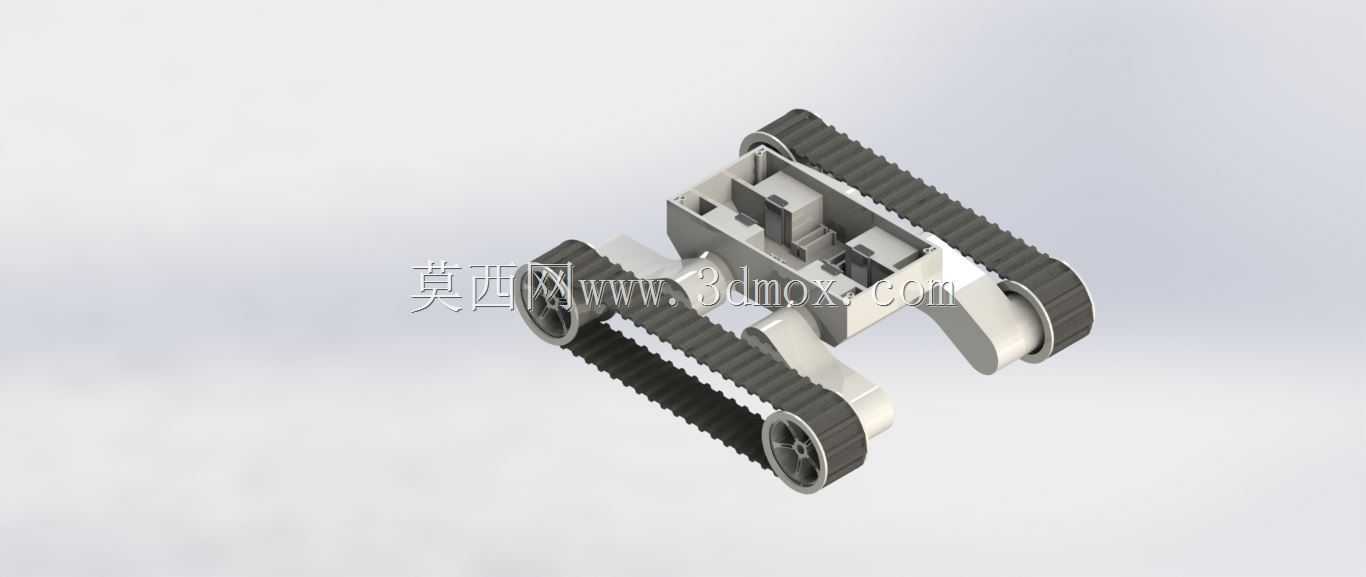

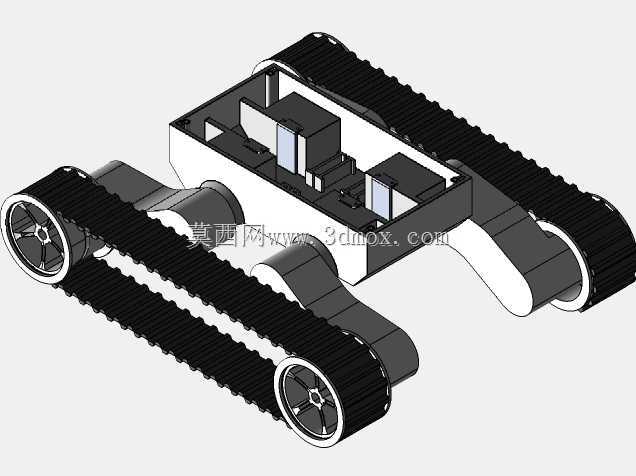

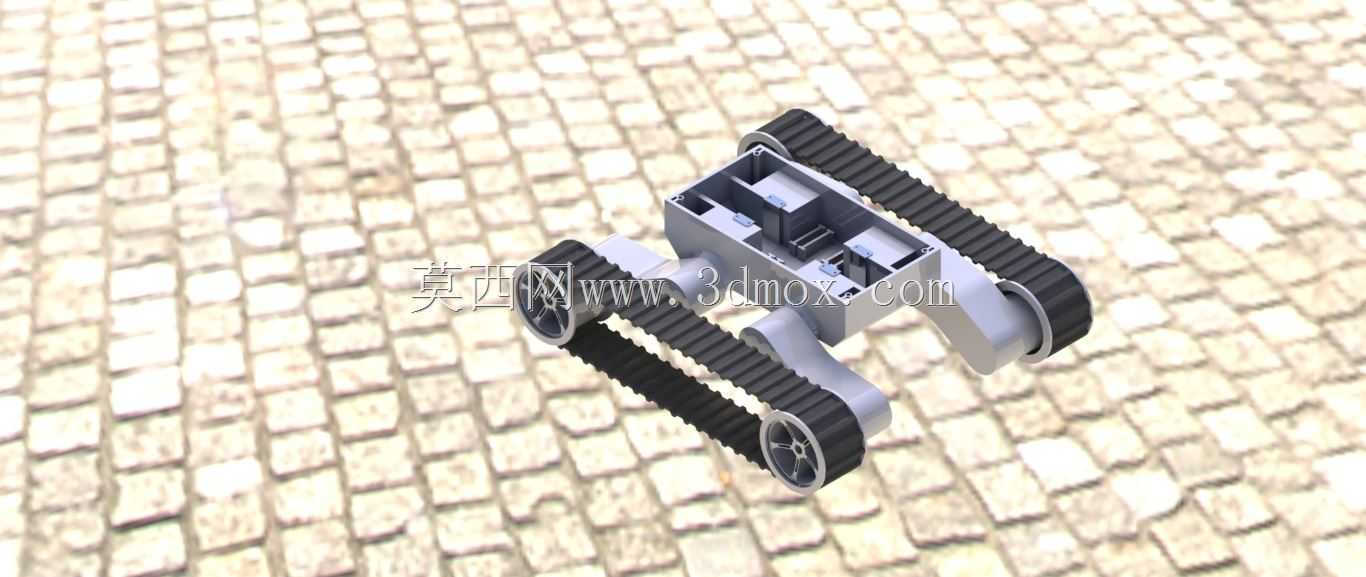

　　这款双履带式移动底盘的结构设计，核心面向狭窄空间内的巡检、探测类作业场景，区别于常规轮式移动平台，履带结构的接地比压更低，在碎石路面、松散铺装、轻度起伏的非硬化路面上都能获得足够的抓地力，不会出现轮式结构常见的打滑、陷滞问题。从结构布局来看，整机采用左右对称的双履带模组设计，每侧履带模组独立配置驱动轮与导向张紧轮，中部预留的腔体空间用于容纳驱动控制板、电池模组以及传感元件的安装位，腔体内部做了分层安装凸台设计，不同功能的元件可以按照走线需求、配重需求选择对应安装位，避免后期装配时出现走线混乱、整机重心偏移的问题。

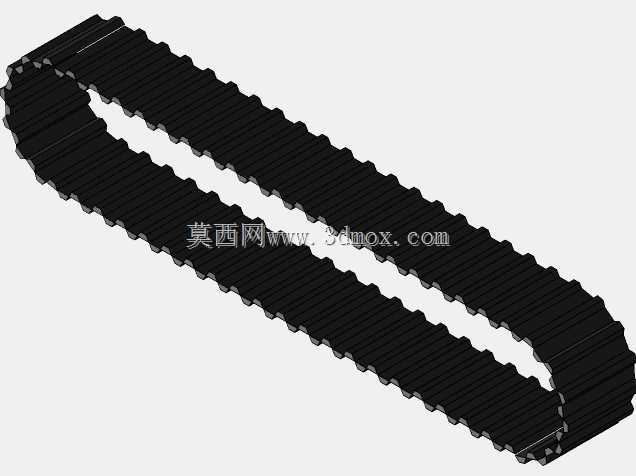

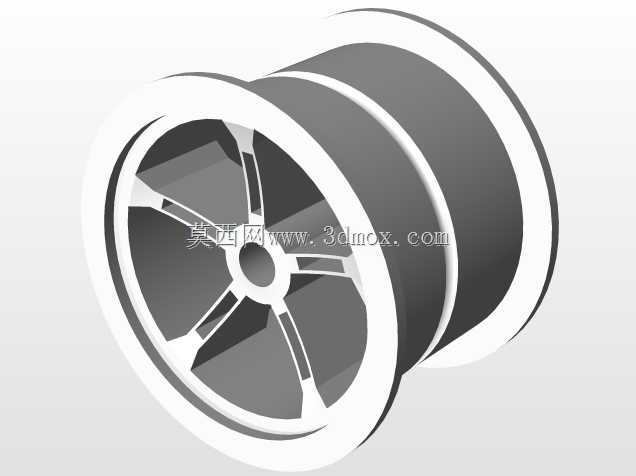

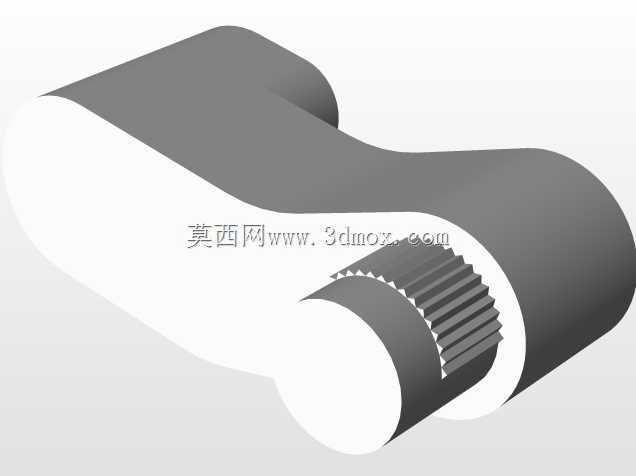

　　行走机构的设计上，履带选用带横向防滑齿的同步带式履带，相比金属履带重量更轻，运行噪音更低，同时能保证足够的牵引力矩，驱动轮采用齿形啮合结构，和履带内侧的啮合齿精准配合，大扭矩输出时不会出现跳齿、脱带的问题。每侧履带的支撑臂采用一体化铣削成型的结构件，连接中部主腔体和两端的轮组安装位，支撑臂的弯折角度经过反复校核，保证履带的接地长度和接近角、离去角参数适配常见的路沿、小坡度障碍越障需求，常规5cm以内的垂直障碍、15度以内的连续坡道都可以稳定通过，不会出现底盘托底、履带悬空失去牵引力的情况。

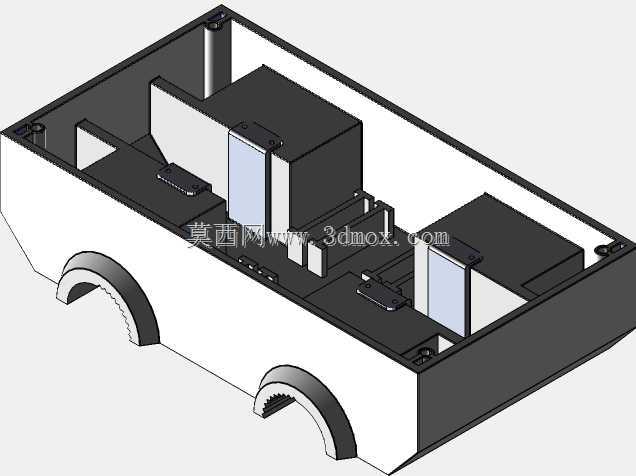

　　主腔体的设计采用半开放的框式结构，顶部预留了通用安装孔位矩阵，可以根据不同的作业需求搭载机械臂、检测摄像头、气体传感模组、采样装置等不同的功能负载，安装孔位的间距按照通用小型传感配件的安装标准设置，不需要额外做转接件就可以完成大部分常用配件的固定。腔体侧壁预留了走线槽和穿线孔位，两侧履带模组的驱动电机线束可以通过穿线孔直接进入腔体内部连接驱动板，避免线束外露在移动过程中被障碍物剐蹭拉扯造成损坏。

　　尺寸边界的设计上，整机宽度控制在200mm以内，长度控制在300mm以内，整体高度不超过120mm，这个尺寸参数可以适配常见的建筑通风管道、电缆管沟、设备底部巡检空间的通行需求，不会因为尺寸过大无法进入狭窄作业区域。整机的配重设计将重量较大的电池模组布置在腔体底部位置，降低整机重心，在坡面行驶、单侧越障时可以获得更好的稳定性，减少侧翻的风险。履带张紧结构采用偏心轮式张紧设计，不需要拆解履带模组就可以通过调整偏心轮的角度调整履带张紧度，日常维护的操作难度很低，长时间使用履带出现拉伸松弛时，单人用常规内六角工具就可以完成张紧调整，不需要额外的专用工装。

　　从实际使用的场景适配来看，这款底盘可以作为市政管网巡检机器人、厂区设备底部巡检机器人、小型排爆探测机器人的通用移动底座，不需要对底盘结构做大幅修改，只需要根据具体的作业场景更换对应的顶部负载模组就可以投入使用。结构设计过程中对所有运动部件的干涉情况做了全行程校核，履带在最大张紧度、最大越障角度的工况下，都不会和支撑臂、主腔体结构发生摩擦剐蹭，驱动轮和导向轮的同轴度公差控制在0.1mm以内，运行过程中不会出现履带偏磨、运行阻力异常增大的问题。轮组的转轴位置预留了润滑脂加注通道，长时间高负荷运行时可以定期加注润滑脂降低转动阻力，延长轮组轴承的使用寿命。整机的外部结构件全部采用圆角过渡设计，没有尖锐的外凸棱角，在狭窄空间内通行时不会剐蹭到管壁、线缆等周边设施，也能避免结构件棱角磕碰造成的自身损坏。
