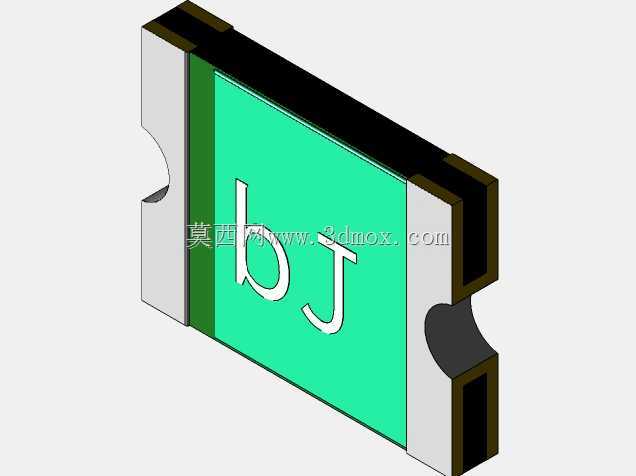

1210封装可复位贴片保险丝三维结构

　　还有工控领域里低功率信号采集板的端口保护上，和一次性熔断保险丝不同的是，它在过流故障排除后可以自行恢复到低阻导通状态，不需要人工更换，能大幅降低售后维护的成本，尤其适合密封结构、用户无法自行拆换元件的便携设备。从设计思路上看，这个三维模型完全还原了贴片自恢复保险丝的实际叠层结构：主体是绿色的聚合物正温度系数芯材，也就是PPTC基体，两侧是端电极结构，端电极做了带内凹卡位的设计，这个结构不是随便做的造型，实际生产中这个内凹结构可以增加焊锡和端电极的接触面积，回流焊时焊锡可以爬到内凹位置，形成更牢固的焊点，避免器件受外力时从焊盘上脱落，同时端电极的外层是镀锡层，中间是镍阻挡层，内层和PPTC芯材连接的是铜电极，做消费类电子、便携设备的PCB布局时，过流保护器件的选型和占位往往是容易被新手忽略的细节，不少人画封装时只盯着 datasheet 上的长宽数值，忽略了器件实际的立体高度、焊盘爬锡空间、周边元件的安全间距，等到SMT回流焊后才发现器件顶壳、焊盘虚焊、或者复位动作时热量散不出去导致误触发，这些问题在前期做三维结构校验时完全可以规避。这款1210公制封装的可复位保险丝，也就是行业内常说的3225英制规格，额定参数覆盖350mA、16V、0.6W的应用场景，是低功耗便携设备里常用的自恢复过流保护元件。从实际应用场景来看，这类器件广泛用在USB接口供电回路、锂电池充电管理支路、小型消费类数码产品的电源输入端口，

　　模型里把不同材质的分层做了清晰的区分，结构工程师在做整机装配校验时，可以直接调用这个模型检查和周边结构件的干涉情况。外形尺寸和安装边界是这个模型最实用的部分，1210封装的标称长宽是3.2mm×2.5mm，模型里严格还原了这个尺寸公差，器件的整体厚度控制在1.2mm以内，这个厚度参数很重要，很多做超薄便携设备的结构，板上元件的高度限制卡得很死，比如有些智能穿戴设备的PCB到外壳的间隙只有1.3mm，如果模型做厚了0.2mm，实际装配就会顶到外壳。安装边界上，模型预留了焊盘的外延空间，端电极超出PPTC基体的部分是0.3mm，刚好匹配标准1210封装的焊盘尺寸，布局时只要按照模型给出的占位留空间，就不会出现焊盘和器件不匹配的问题。

　　另外要注意的是，这类PPTC器件在动作时会有一定的温升，模型里端电极的散热结构也做了还原，两侧的白色端电极是主要的散热路径，布局时不要在器件周边0.5mm范围内布置热敏元件，比如NTC温度传感器、晶振这类对温度敏感的器件，避免保险丝动作时的热量影响周边元件的参数精度。很多结构工程师在做PCB三维装配时，习惯用简化的方块代替这类贴片元件，往往会忽略端电极的凸台结构、器件边缘的倒角，实际SMT生产时，吸嘴吸取器件的位置是器件的顶面中心，如果模型顶面做的不平整，或者尺寸偏差太大，做吸嘴路径仿真时就会出现吸取偏移的问题，这个模型把顶面的平整度、边缘的微小倒角都做了还原，完全可以用于SMT产线的吸嘴吸取仿真、回流焊的炉温仿真前置校验。

　　从功能特性上来说，可复位保险丝的核心是过流时PPTC材料的电阻骤升，把回路电流限制在很小的数值，故障排除后温度下降，电阻回到低阻状态，模型里的PPTC芯材和端电极的接触面积做了准确还原，这个接触面积直接决定了器件的额定电流参数，接触面积太小会导致正常工作时发热量大，容易误触发，接触面积太大则会导致动作电流偏高，起不到保护作用，建模时严格按照实际器件的电极接触尺寸来做，能帮助电子工程师更直观地理解器件的载流路径，在选型时更准确地判断参数是否匹配电路需求。在做整机的跌落仿真时，这个模型的重量参数也和实际器件一致，1210封装的自恢复保险丝重量大概在20mg左右，模型的密度赋值准确，做PCB板的应力仿真时，可以准确计算出焊点处的受力情况，避免跌落时焊点开裂的问题。不少新手工程师在选型时只看额定电流和电压，忽略了器件的安装高度、焊盘尺寸、散热空间，导致量产时出现各种问题，用精准的三维模型提前做结构校验，能把这些问题在设计阶段就解决掉，减少打样返工的次数，缩短研发周期。
