1210封装可复位贴片保险丝三维结构

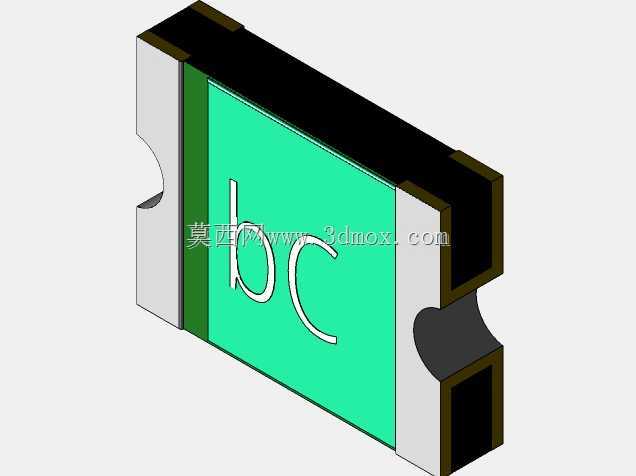

　　做消费类电子板卡布局这么多年，最容易在选型阶段踩坑的就是表层贴装的保护类元件，尤其是1210公制3225规格的自恢复保险丝，很多工程师画封装时只盯着 datasheet 里的长宽数值，忽略了元件实际塑封高度、端电极爬锡空间、周边元件的安全间距，等到SMT试产时才发现要么是元件贴装偏移导致虚焊，要么是熔断动作时热量散不出去误触发保护，甚至出现过因元件本体厚度超标，跟装配后的结构外壳顶死的问题。这次做的这个可复位保险丝三维模型，完全是按照实际量产元件的实测尺寸逆向构建的，端电极的金属层厚度、中间PTC聚合物芯材的分层结构、两侧的绝缘塑封边框都做了1:1的还原，不是那种只拉个长方体凑数的简化模型。

　　从实际应用场景来说，这类50mA额定电流、60V耐压的自恢复保险丝，大多用在低功耗手持设备的信号回路、USB接口的辅助供电回路、小型传感器的供电输入端，不像大电流电源回路的保险丝需要留很大的散热余量，但是它的安装边界要求反而更细——因为贴装密度高，周边往往挨着0402甚至0201的阻容元件，模型里特意把端电极外侧的弧形缺口做了出来，这个结构是量产元件为了避免SMT回流焊时焊锡爬到元件侧面导致电极短路特意设计的，很多网上下载的简化模型都把这个特征省了，导致做DFM检查时根本发现不了焊盘设计的冗余问题。

　　设计这个模型的时候，我特意把不同材质的部分做了独立的实体拆分，金属端电极、PTC功能层、外侧的阻燃塑封壳体分别做了颜色区分，做热仿真的时候可以直接给不同实体赋予对应的材料参数，不用再重新拆分几何结构。尺寸边界上严格卡了公制3225封装的安装要求：本体长度3.2mm、宽度2.5mm，塑封本体的最大高度控制在1.1mm，端电极的内侧边缘距离刚好匹配标准1210封装焊盘的间距，两侧伸出的电极长度留足了0.3mm的爬锡空间，甚至连元件底部跟PCB表面之间的0.05mm间隙都做了出来，做结构干涉检查的时候，能精准模拟焊锡印刷厚度带来的整体高度抬升，不会出现仿真时留了间隙实际装配顶壳的问题。

　　从功能特性的还原度来说，这个模型没有做多余的工艺倒角简化，比如塑封壳体跟端电极结合处的微小溢胶台阶、PTC芯材跟两侧电极的压接分层界面都保留了实际的结构特征，做板级跌落仿真的时候，可以直接赋予不同部位的材料属性，模拟元件受冲击时的应力集中点，不用再额外修正几何特征。很多刚入行的工程师选这类元件时，总觉得只要封装尺寸对就能用，实际上可复位保险丝的动作原理是靠PTC材料过流时温度升高电阻骤增来切断回路，模型里还原的芯材厚度、跟电极的接触面积，直接对应了元件的保持电流、动作时间参数，做电路保护仿真的时候，结合三维结构的散热面积计算，能更准确的评估不同安装位置下的元件实际动作阈值，避免出现低温环境下不动作、高温环境下误保护的问题。

　　在实际板卡布局里，这类贴片保险丝的安装位置有不少隐性要求：不能紧贴大功耗的功率电感、功率电阻布置，否则周边热源会导致元件本体温度升高，提前达到动作温度；元件下方的PCB层不能走高速信号线，因为保险丝的端电极之间存在寄生电容，靠的太近会影响信号阻抗；模型里特意把本体的投影轮廓做了精准的外轮廓参考，布局时可以直接把模型导入PCB的3D视图，直接检查周边元件的安全距离，比如跟相邻钽电容的间距是否满足0.5mm的安规要求，跟结构件的间隙是否大于0.2mm的装配余量，比单纯看2D封装丝印要靠谱的多。之前有个项目就是用了简化的保险丝封装模型，没考虑到元件侧面的弧形缺口结构，焊盘设计的过长，导致回流焊时焊锡顺着缺口爬到元件顶面，跟上方的屏蔽罩短路，前前后后改了两版钢网才解决问题，要是一开始就用精准的三维模型做检查，完全能避免这类生产问题。

　　另外这个模型的安装基准面完全对齐了SMT贴装的吸嘴拾取面，也就是元件顶面的平整区域，做贴装程序仿真的时候，可以直接拾取模型顶面作为吸嘴定位基准，不用重新找正坐标系，模拟吸嘴下压的高度时，也能精准计算吸嘴跟元件顶面的接触面积，评估贴装时的真空吸附可靠性，不会出现因为模型顶面不平导致的贴装坐标偏移。对于做三维布线的工程师来说，这个模型的端电极位置精准，布线时可以直接捕捉电极端面作为走线的连接点，自动生成的焊盘出线角度完全符合DFM要求，不用反复调整走线位置来避让元件本体。
