黑色ABS材质仪表设备防护外盖结构

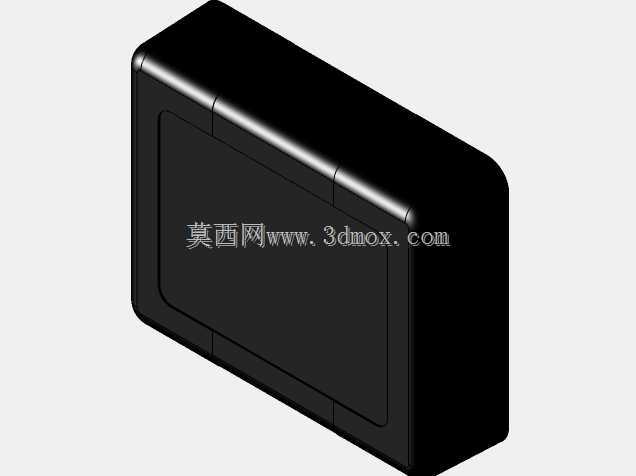

　　这款黑色ABS外壳盖，是小型台式测控仪表、桌面式数据采集模块类设备的配套防护构件，日常在工业现场的工位终端、小型传感信号转换单元、便携检测仪器的外层防护场景中十分常见，主要承担内部电路板、接线端子、核心传感元件的物理防护作用，隔绝日常使用中的灰尘泼溅、轻微磕碰剐蹭，同时为设备提供规整统一的外观呈现。从实际使用场景来看，这类外壳盖常搭配同系列底座使用，扣合后形成完整的封闭腔体，适合放置在车间操作工位、实验室测试台、设备控制柜旁的桌面区域，不需要额外的复杂安装固定，依靠壳体本身的卡扣结构就能和底座实现紧密配合，部分同系列结构也可通过侧边预留的螺丝孔位实现壁挂安装，适配不同的现场布设需求。

　　设计层面上，整体采用长方体切圆角的构型，边缘做了大圆弧过渡处理，没有尖锐的棱角，一方面是避免日常挪动、操作过程中剐蹭操作人员手部，另一方面也能降低塑料注塑成型过程中的应力集中问题，减少成品出现翘曲、缩痕的概率。盖体正面做了内凹的矩形区域，这个区域并非装饰结构，实际是预留的贴膜、丝印或者嵌装小型显示面板的位置，内凹结构可以让粘贴的标识铭牌、操作说明贴膜边缘不被日常剐蹭起翘，若需要加装小型数码显示屏、状态指示灯组，也可直接在该区域开孔，不需要额外调整盖体的整体加强筋布局。盖体的侧壁做了均匀的壁厚设计，整体壁厚控制在2.5mm左右，既保证了ABS材料成型后的结构强度，按压不会出现明显的形变凹陷，也不会因为壁厚过大导致注塑周期过长、材料成本不必要的升高。盖体内侧对应边缘位置设计有一圈凸起的止口结构，和底座扣合时，止口嵌入底座的凹槽内，能够实现更好的密封效果，阻挡细小灰尘从拼接缝隙进入设备内部，同时也能提升扣合后的定位精度，避免盖体和底座出现错位偏移。

　　尺寸参数上，该外盖长度为101毫米，宽度为81毫米，整体高度31毫米，这个尺寸边界属于小型桌面设备的常规尺寸区间，在做整机结构设计时，内部可容纳的电路板尺寸最大可做到90mm*70mm左右，预留出侧壁壁厚和内部加强筋的占用空间，足够布置常规的信号采集电路板、小型接线端子排、2.4寸以下的小型显示屏以及对应的操作按键，内部的空间高度也足够容纳高度不超过25mm的直插式电子元件，不需要额外做元件卧倒处理，能降低电路板的Layout难度。安装边界方面，该盖体和底座配合后，整体的外部轮廓没有外凸的安装耳，若采用桌面放置的使用方式，只需要预留出长110mm、宽90mm的平整放置区域即可，不会占用过多的操作台空间；若需要采用壁挂安装，可在盖体后侧的预留凹位加装壁挂挂扣，挂扣突出盖体背面的高度不超过5mm，安装后整体突出墙面的尺寸可控制在40mm以内，不会显得突兀。

　　从材料选择的角度来看，选用黑色ABS材料，一方面是ABS材料本身具备较好的冲击韧性，日常使用中不小心从桌面滑落、受到工具轻微磕碰时不容易出现开裂破损，另一方面黑色的配色耐脏性更好，在车间多粉尘、多油污的使用环境下，轻微的污渍不会过于明显，也不需要做额外的表面喷涂处理，注塑完成后即可直接使用，能有效控制生产成本。盖体表面采用细晒纹处理，既可以掩盖注塑过程中可能产生的轻微流痕、结合线等外观缺陷，也能减少使用过程中指纹、划痕的残留，长时间使用后依然能保持较为规整的外观。在结构细节上，盖体内侧对应四个角的位置设计有螺丝柱，和底座上的螺丝孔位一一对应，采用M3的自攻螺丝即可实现牢固连接，螺丝柱周边做了放射状的加强筋连接到盖体侧壁，既提升了螺丝柱的结构强度，避免锁螺丝时出现螺丝柱断裂的问题，也能在一定程度上提升盖体整体的刚性，减少按压时的形变量。
