黑色ABS材质设备安装固定底座结构

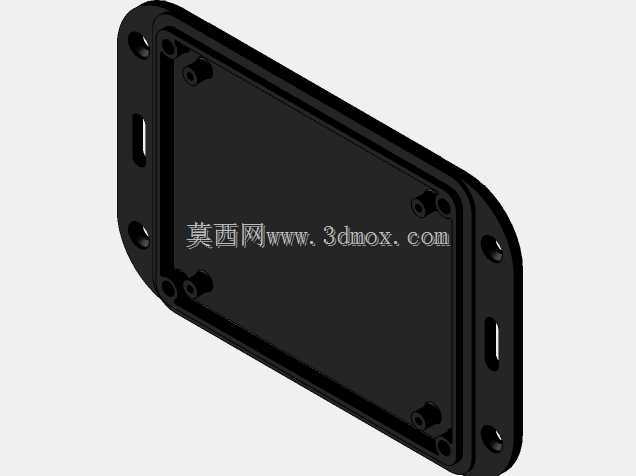

　　这款黑色ABS材质的壳体底座，在小型工业控制模块、车载电子单元、户外传感装置的封装场景中应用十分广泛，作为整套设备的承载基座，它需要同时兼顾内部元器件的防护、外部安装的固定可靠性，以及与配套上盖的装配契合度。从实际使用场景来看，这类底座常被用在工况相对复杂的环境中，比如车载电控单元需要承受行车过程中的持续振动，户外传感节点需要耐受一定的温差变化与粉尘侵蚀，工业现场的小型采集模块需要抵御常规的油污溅射，因此材质选用黑色ABS并非随意选择，这种材料本身具备不错的抗冲击韧性，成型后尺寸稳定性较好，同时黑色的基材可以避免长期光照下的老化变色，也能减少外部光线对内部光敏元器件的干扰。

　　在功能特性的设计上，底座的结构完全围绕装配与防护需求展开。底座周圈设置的带孔安装耳，是用于整套壳体与外部安装面的固定连接，安装孔的位置经过对称排布，能够保证固定后受力均匀，不会因为单侧受力出现壳体翘曲的问题；安装耳上还预留了长条形的让位槽，这个细节设计是为了抵消安装面的加工误差，或是设备运行过程中产生的微小形变位移，避免硬连接状态下出现应力集中导致壳体开裂。底座内侧分布的多个柱状凸台，是用于内部电路板的安装固定，凸台的高度经过精确计算，能够保证电路板装入后与底座底面留出足够的安全间隙，避免板底焊点与壳体接触造成短路，同时凸台顶端的预制孔可以直接用自攻螺丝锁紧电路板，不需要额外镶嵌铜螺母，简化了装配工序，也能控制整体的生产成本。底座内侧边缘的止口结构，是为了和配套的上盖实现精准扣合，止口的配合公差经过合理设定，既能够保证扣合后没有明显的缝隙，提升整体的防护等级，又不会因为公差过紧导致装配困难，或是后期维护拆卸时出现卡扣断裂的问题。

　　从设计思路的角度来说，这款底座的结构完全遵循了塑料壳体设计的工程逻辑，没有多余的装饰性结构，所有的造型特征都服务于功能需求。整体的圆角过渡处理，一方面是为了适配注塑成型的工艺要求，避免尖角位置出现应力集中导致的成型缺陷，提升注塑生产的良品率；另一方面也能避免安装使用过程中尖锐边角划伤操作人员，符合工业产品的安全设计要求。底座的壁厚设计保持了均匀一致，没有出现局部过厚或是过薄的区域，能够有效避免注塑过程中出现缩痕、翘曲等成型问题，保证成品的平面度满足装配要求。内侧的加强筋布局也经过考量，在安装耳、凸台这些受力位置都设置了对应的加强筋连接到底座主体，既提升了整体的结构强度，又不会因为筋位过多导致壳体重量增加，或是出现成型困气的问题。

　　关于外形尺寸与安装边界，这款底座的长度为101毫米，宽度为81毫米，整体高度为31毫米，这个尺寸规格属于中小型的设备壳体底座，适配的内部电路板尺寸通常在90毫米×70毫米以内，能够容纳常规的小型控制板、传感采集板这类元器件。安装时需要注意，周圈安装耳的最外侧轮廓超出底座主体部分，因此在设计安装位的开孔时，需要预留出至少110毫米×90毫米的安装平面空间，保证安装耳能够完全贴合在安装面上；底座底面与安装面接触时，要保证安装面的平面度误差不超过0.5毫米，避免固定后底座出现变形，影响和上盖的配合密封性。如果是在振动较强的场景下使用，可以在安装孔位置加装橡胶减震垫圈，进一步缓冲外部振动传递到内部元器件的冲击力，提升整套设备的运行可靠性。另外在和上盖装配时，要注意对齐止口位置，均匀锁紧周边的固定螺丝，不要单侧过度锁紧，避免出现底座边缘被压裂的问题。
