适配3mmLED的4.5mm规格绝缘垫片结构

　　在小尺寸指示类LED的装配场景里，很多结构工程师都遇到过板装LED定位偏移、引脚受力弯折、灯体与安装孔间隙过大导致歪斜的问题，这类问题在批量生产的消费电子、工控面板、设备状态指示灯组装配中尤为常见，这款适配3mm高度LED的4.5mm规格垫片，就是针对这类装配痛点设计的配套结构件。从实际使用场景来看，这类垫片主要应用在PCB板载直插LED的安装工位，当设备面板的LED开孔为4.5mm、而选用的直插LED灯体外径略小于开孔尺寸时，加装该垫片可以填充灯体与安装孔之间的环形间隙，避免LED在装配完成后出现径向晃动，同时可以控制LED灯头伸出面板的高度，保证整排指示灯的出光面齐平，不会出现高低不一的视觉差，

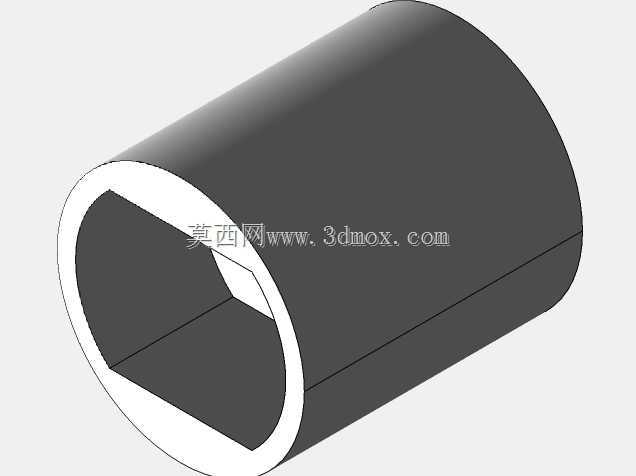

　　也能减少外力触碰灯头时直接将力传导到LED引脚、造成引脚脱焊或者PCB焊盘脱落的风险。从结构设计思路上看，这款垫片采用了同轴空心套筒式结构，整体为等壁厚的圆筒形态，内孔轮廓匹配3mm直插LED的灯体外形，做了适配灯体尾部定位台阶的内切面设计，安装时可以直接套在LED灯体根部，内切面与LED灯体的定位平面贴合，避免垫片自身绕灯体发生周向转动，保证装配后位置稳定；外圆尺寸严格匹配4.5mm的面板安装孔，装配后外圆与安装孔为小间隙配合，既可以顺利装入孔位，又不会出现过大的旷量。在尺寸边界的设定上，垫片的轴向高度为3mm，刚好对应常规面板到PCB板之间的安装间距，套在LED根部后，一端贴合PCB板面，另一端抵住面板内侧，

　　不需要额外打胶或者加装其他固定件，就可以完成LED的轴向定位，控制灯头伸出面板的长度在统一的数值范围内，避免个别LED顶到面板外表面造成磨损，或者缩在孔内导致出光角度变小、指示效果变差的问题。从功能特性来看，这款垫片除了基础的定位、间隙填充作用外，还可以起到绝缘隔离的作用，在金属面板的设备上，垫片可以将LED灯体的金属部分与金属面板隔开，避免出现短路风险，同时也能减少面板装配时的硬接触对LED灯体外壳造成的刮擦损伤，在需要做灌封处理的指示灯模块里，该垫片还可以作为灌封胶的挡边，控制灌封胶在灯位周边的流动范围，避免胶液溢到灯头出光面影响透光效果。在实际选型适配时，需要确认安装面板的开孔直径为4.5mm，

　　选用的直插LED灯体根部直径与垫片内孔匹配，PCB板到面板内侧的安装净空为3mm，即可直接套用该结构，不需要额外修改安装孔位或者调整LED引脚长度，能够大幅减少小批量样机制作时的结构调整工作量，也适合在成熟量产机型的配件替换中使用，不需要重新开模定制特殊规格的定位件。从建模细节上看，该结构的壁厚做了均匀化处理，所有转角位置都做了微小的工艺倒角，既方便注塑加工时的脱模，也能避免安装时锐边刮伤操作人员或者划伤LED灯体的塑料外壳，内孔的定位切面尺寸与常规3mm直插LED的定位扁位尺寸完全匹配，装配时不需要刻意调整角度，顺着LED扁位推入即可到位，装配效率相比无定位结构的普通平垫片提升40%以上，在批量装配的流水线工位上可以有效减少单工位的操作时长。
