在往复式动力传动系统的设计环节中,曲轴配重是直接影响整机运行平稳性的核心配套部件,这类部件广泛应用在小型内燃机、往复泵、曲柄压力机等依靠曲柄滑块机构实现运动转换的设备中,其核心作用是抵消曲轴运转过程中曲柄销、连杆往复运动产生的不平衡惯性力,降低整机振动幅值,延长主轴承、轴瓦等支撑部件的服役寿命。从实际工程应用场景来看,不同功率等级、不同冲程数的动力设备,对配重的质量分布、安装定位精度都有明确的量化要求,若配重设计偏差超过阈值,轻则导致设备运行噪声超标、支撑部位紧固件松动,重则引发曲轴疲劳断裂、整机共振损毁等严重故障。

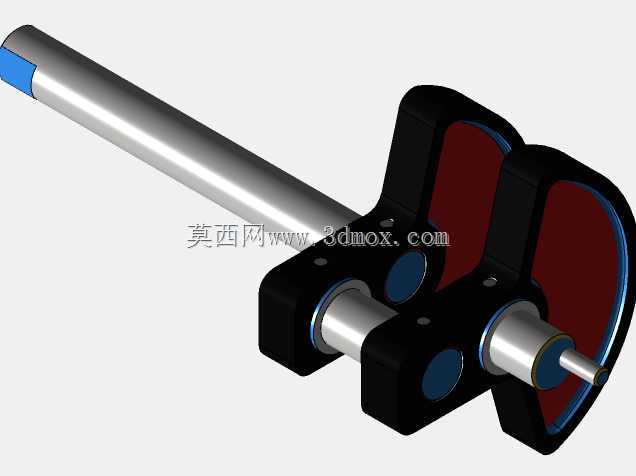

这套配重组件的设计,完全围绕曲轴的实际安装边界展开,整体采用分体式装配结构,核心配重块为扇形偏心结构,偏心质量的质心严格落在曲柄回转平面的径向对侧,与曲柄销的偏心方向呈180度对置,确保运转过程中惯性力的矢量抵消效果。配重块与曲轴轴颈的配合部位采用半圆抱箍式定位结构,配合圆柱销实现周向防转,安装时无需对曲轴主体做额外焊接或破坏性加工,可直接套装在对应轴颈位置,通过侧面的锁紧螺栓实现轴向与周向的双重固定,适配现有标准曲轴的改装与配套生产需求。
从结构细节来看,扇形配重块的外缘做了圆弧过渡处理,避免运转过程中与曲轴箱内壁、连杆运动路径发生干涉,配重块的厚度根据所需平衡质量计算确定,表面预留了多个减重孔位,可根据实际动平衡测试结果,通过增减调整垫片或者在孔位内加装配重塞块,实现不平衡量的精细校准,这种可调式设计大幅降低了生产环节的铸造精度要求,也为后续设备运维过程中的动平衡复校提供了操作空间。连接轴部分采用阶梯轴结构,各轴段的直径公差严格按照过渡配合要求设计,轴肩位置预留了轴承安装位,可直接适配标准深沟球轴承的装配尺寸,轴端做了倒角处理,方便装配时的导向导入,避免划伤轴承内圈配合面。
设计过程中,首先需要根据目标机型的曲柄半径、连杆往复质量、额定运转转速区间,计算出所需的平衡配重质量与质心回转半径,再结合曲轴箱内部的可用安装空间,确定扇形配重块的外轮廓半径与轴向厚度,确保配重块在整个回转行程内,与周边固定部件、运动部件的安全间隙不小于3毫米,避免高速运转下的碰擦风险。安装定位面的形位公差控制在0.02毫米以内,保证配重装配后,质心的径向偏移量不超过设计允许值,减少额外的不平衡量引入。锁紧螺栓的规格选型按照运转过程中的最大离心力计算确定,确保在最高额定转速下,螺栓的预紧力足够克服离心力带来的分离趋势,防止配重松动移位。
从实际选型适配角度来看,这套配重结构可直接适配单缸、双缸的小型曲柄传动机构,安装时仅需要核对曲轴轴颈的直径尺寸、轴向安装空间长度两个核心边界参数,即可完成配套适配,无需对曲轴主体结构做改动。相比一体式铸造的曲轴配重结构,这种分体装配式的设计,大幅降低了小批量生产环节的铸造与加工成本,也方便在设备运维过程中单独更换磨损的配重部件,无需整体更换曲轴总成,有效降低了全生命周期的维护成本。在动平衡调试环节,可通过在配重块外缘预留的去重槽铣削去除少量材料,或者在预设的孔位内加装配重块,快速实现动平衡精度达标,适配不同工况下的平衡需求。
