WQFN封装LM76003降压DC-DC芯片三维结构

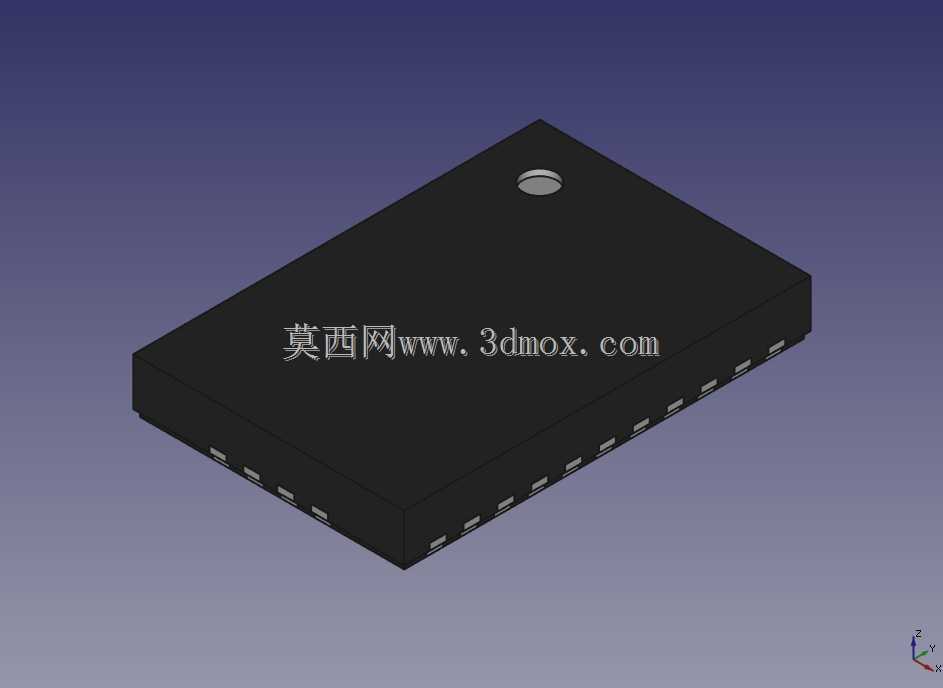

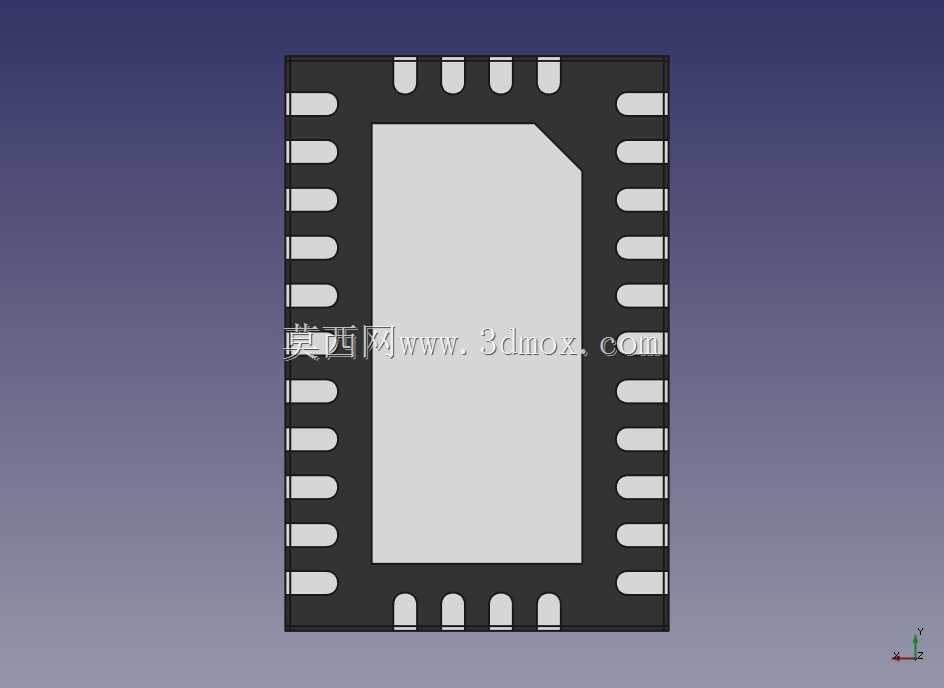

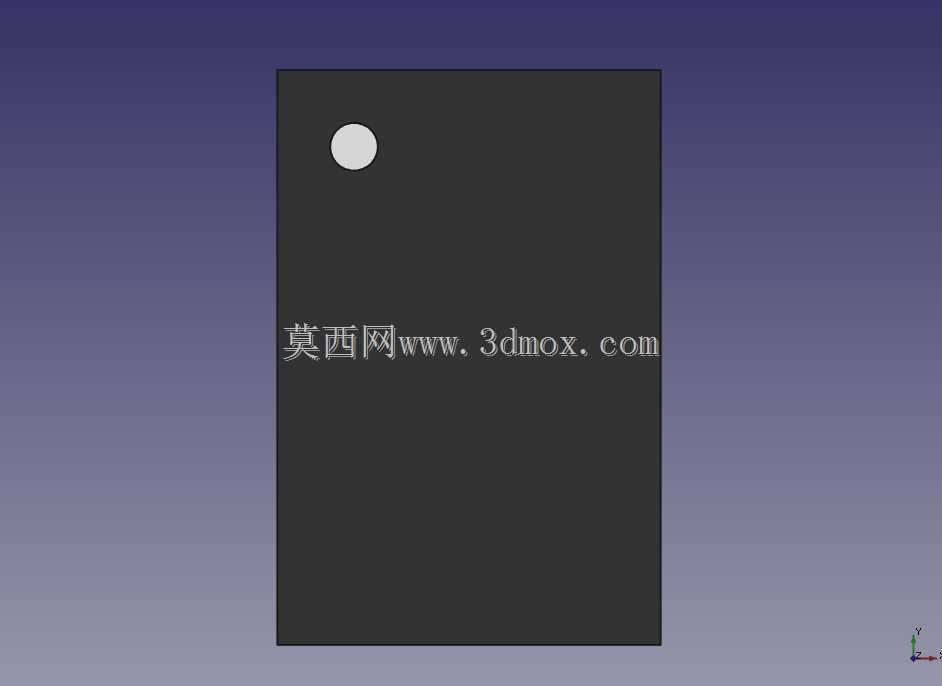

　　在工业控制板卡、便携测试仪器、分布式通讯节点设备的电源链路设计中，表面贴装型DC-DC转换芯片的布局合理性，直接决定了整板电源纹波抑制能力、散热效率与长期运行可靠性，本次呈现的LM76003降压转换芯片三维结构，完全还原WQFN贴片封装的真实物理形态，可直接用于PCB布局阶段的结构干涉校验、整机装配空间预留与散热路径仿真分析。不同于常规原理图层面的符号化表达，该三维结构严格遵循WQFN封装的实际成型工艺特征，主体为黑色环氧树脂模塑成型的矩形塑封体，顶面设置的圆形定位标记，可在SMT贴片工序中为视觉对位系统提供明确的方向基准，避免芯片贴装反向导致的电源链路烧毁风险；芯片底部外露的散热焊盘结构，

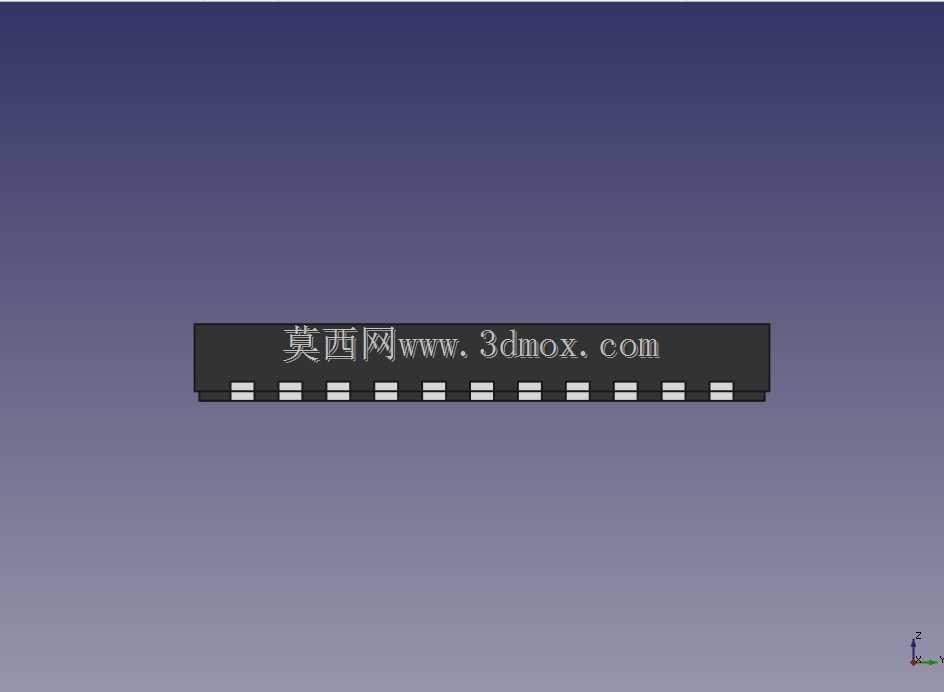

　　在建模时完整还原了其与塑封体的相对位置关系，设计人员在进行PCB布局时，可直接依托该模型匹配散热过孔阵列的排布范围，确保芯片工作时产生的热量能够通过焊盘直接传导至PCB内层散热铜箔，避免因散热路径预留不足导致的芯片过热降频。芯片四周排布的翼型引脚，建模时严格控制引脚的伸出长度、引脚间距与引脚厚度参数，完全匹配实际SMD回流焊工艺的公差要求，结构设计人员在进行板卡与周边结构件的间隙校核时，可直接调用该模型验证芯片周边是否存在结构件与引脚干涉的风险，尤其是在紧凑式仪器壳体的内部布局中，可精准测算塑封体顶面与壳体内部屏蔽罩、绝缘片的安全间隙，避免装配时挤压芯片导致的引脚脱焊、塑封体开裂问题。从实际工程应用场景来看，

　　该款芯片主要用于将12V、24V等工业常见直流母线电压转换为5V、3.3V等后级电路所需的低压供电，广泛搭载在工业传感器采集节点、便携测试仪表、车载低压控制模块等设备中，这类设备普遍对板卡占用空间有严格限制，WQFN封装的无引脚外露设计本身就具备更小的占位面积，依托精准的三维模型，结构工程师可在设计初期就完成电源区域的空间规划，无需等待芯片实物回板后再进行结构调整，大幅缩短样机迭代周期。建模过程中充分考虑了电子装联的工艺需求，所有引脚的成型角度、塑封体的拔模斜度都完全参照实际器件的生产公差设定，既没有过度简化导致模型与实物存在尺寸偏差，也没有冗余的细节增加模型加载负担，在进行整板三维装配时，可流畅导入到各类机械设计环境中，

　　与PCB板、接插件、结构壳体等其他部件完成干涉检查。针对电源电路设计中常见的外围电感、电容布局问题，该模型可辅助设计人员直观判断芯片周边器件的排布高度，避免出现周边电解电容高度过高影响后续屏蔽罩安装的问题，同时可结合芯片的散热焊盘位置，合理规划导热胶、绝缘片的裁切尺寸，确保量产阶段的装配工艺可行性。不同于通用类的芯片封装模型，该结构完全对应LM76003这款同步降压转换器的特定封装尺寸，引脚定义对应的引脚位置完全匹配器件手册的标注，设计人员在进行三维布线校验时，可结合引脚位置预判功率回路的走线长度，优化电源回路的布线路径，降低开关电源的纹波辐射。在车载类低压控制设备的设计中，该模型还可用于验证板卡在振动工况下的固定强度，通过模拟芯片与周边加固胶的接触范围，评估芯片在长期振动环境下的焊点疲劳风险，提前在结构设计阶段做出优化调整。
