多端口电子设备防护机箱外壳结构

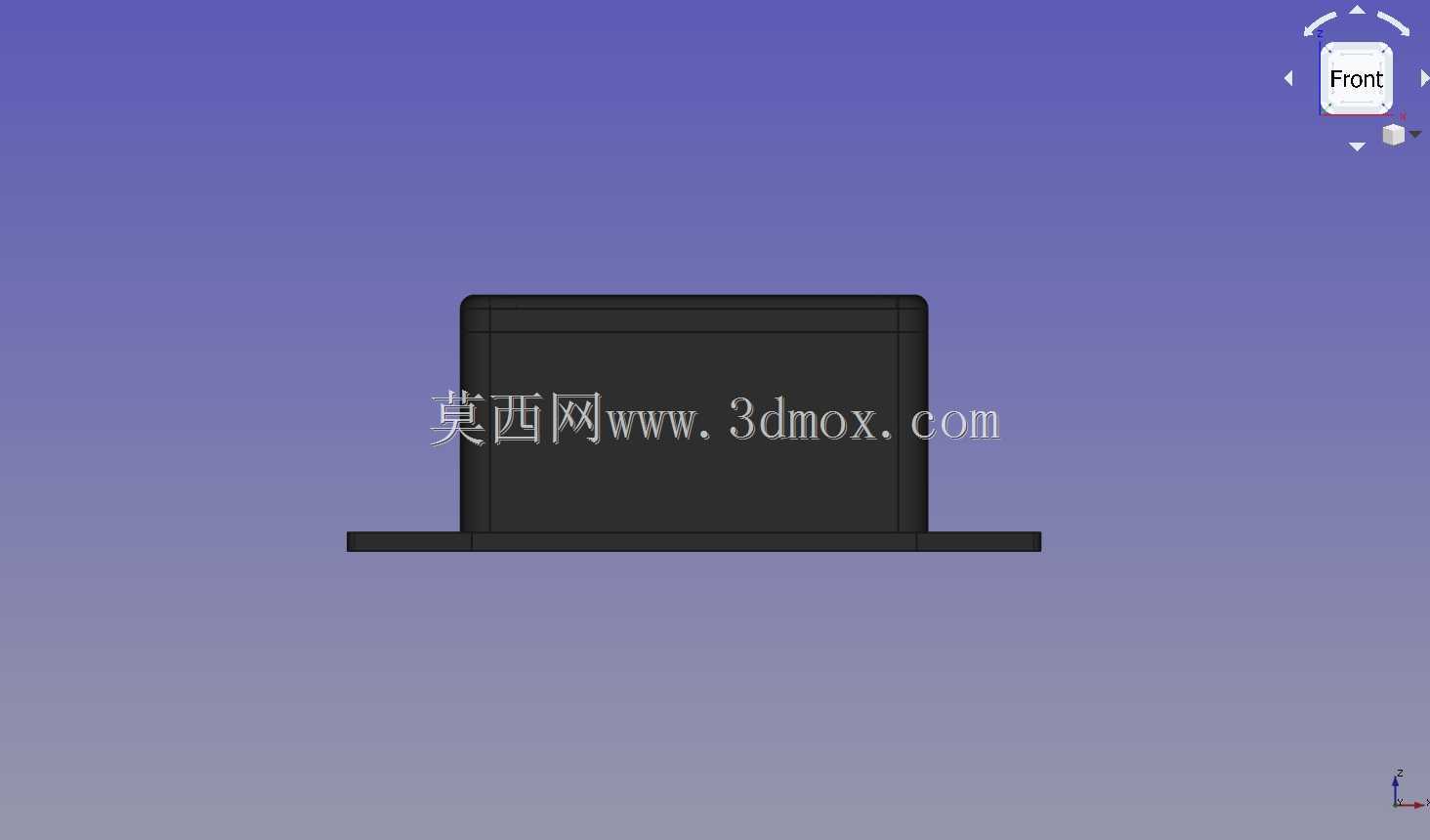

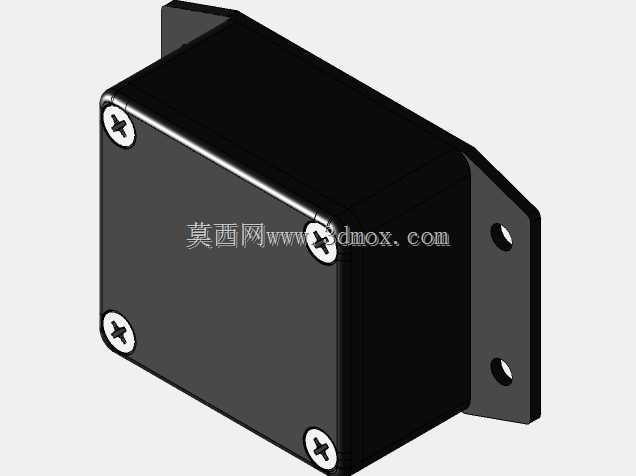

　　这款防护机箱外壳主要面向工业现场多端口信号采集、小型嵌入式控制模块的安装防护场景，在车间分布式IO节点、户外小型传感信号中转单元、设备侧装控制模块这类安装空间受限、同时需要兼顾接线便利性与壳体防护性的场合，这类结构的应用十分普遍。不同于常规一体式注塑壳体，这款结构采用上下分体式装配逻辑，下壳体作为核心承载主体，底部预留带安装孔的外延固定耳，可直接通过螺栓固定在设备机架侧壁、安装面板或者现场预制的安装支架上，安装耳的开孔位置做了沉台处理，固定螺栓头部不会突出壳体底面，保证安装后壳体与安装面完全贴合，避免长期使用中积灰积水渗入安装缝隙。

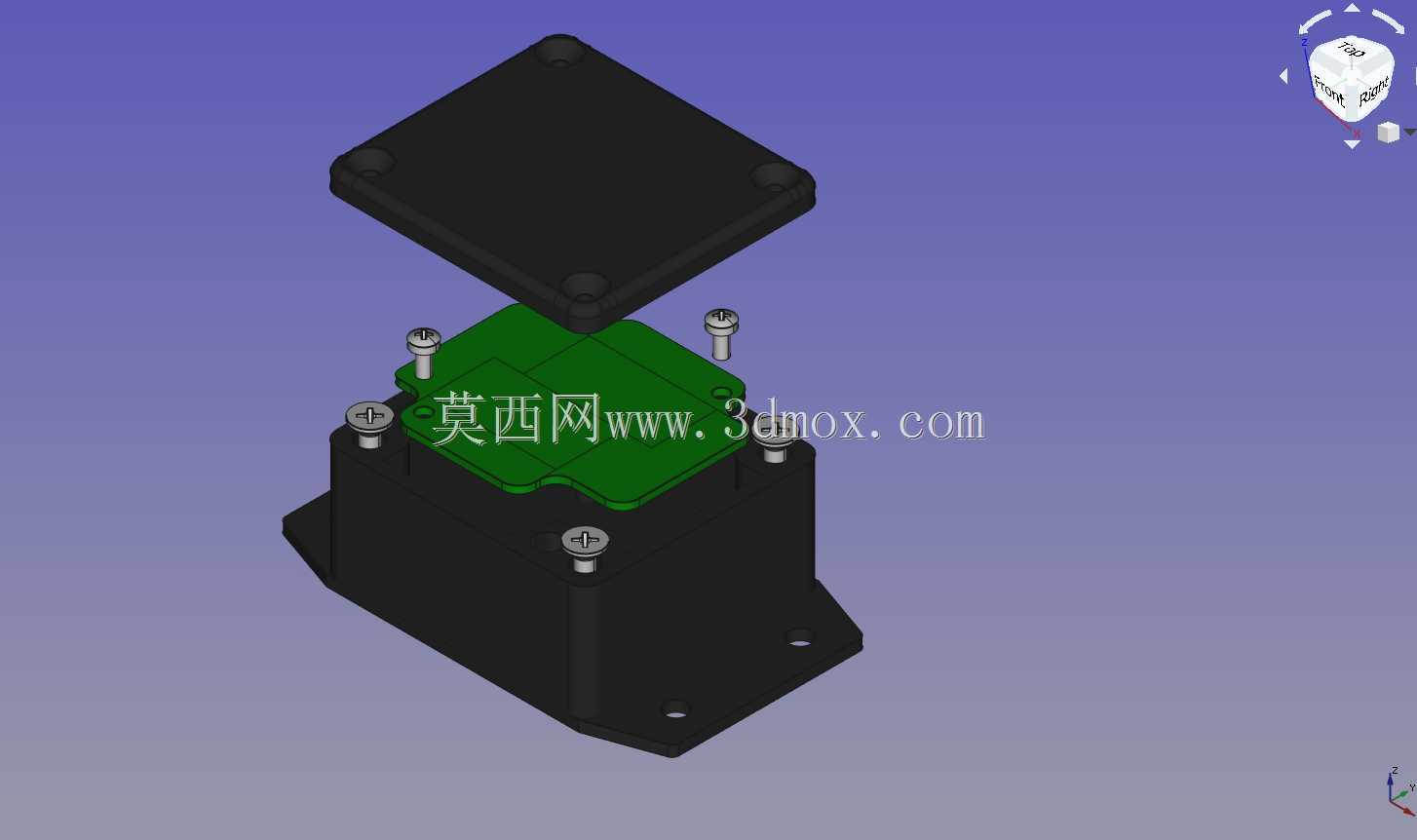

　　壳体内部预留了PCB板的安装定位结构，内置的PCB承载位可以直接承托对应规格的电路板，不需要额外加装支撑柱，电路板通过板载预留的安装孔位，配合配套的螺钉直接固定在壳体内的定位凸台上，定位凸台的高度经过精确计算，保证电路板安装后，板载的接线端子、接口元件刚好对准壳体侧壁预留的多端口开孔位置，现场接线时不需要额外调整电路板位置，端口与壳体开孔的同轴度可以直接保证，避免出现接口错位导致插头无法插合的问题。

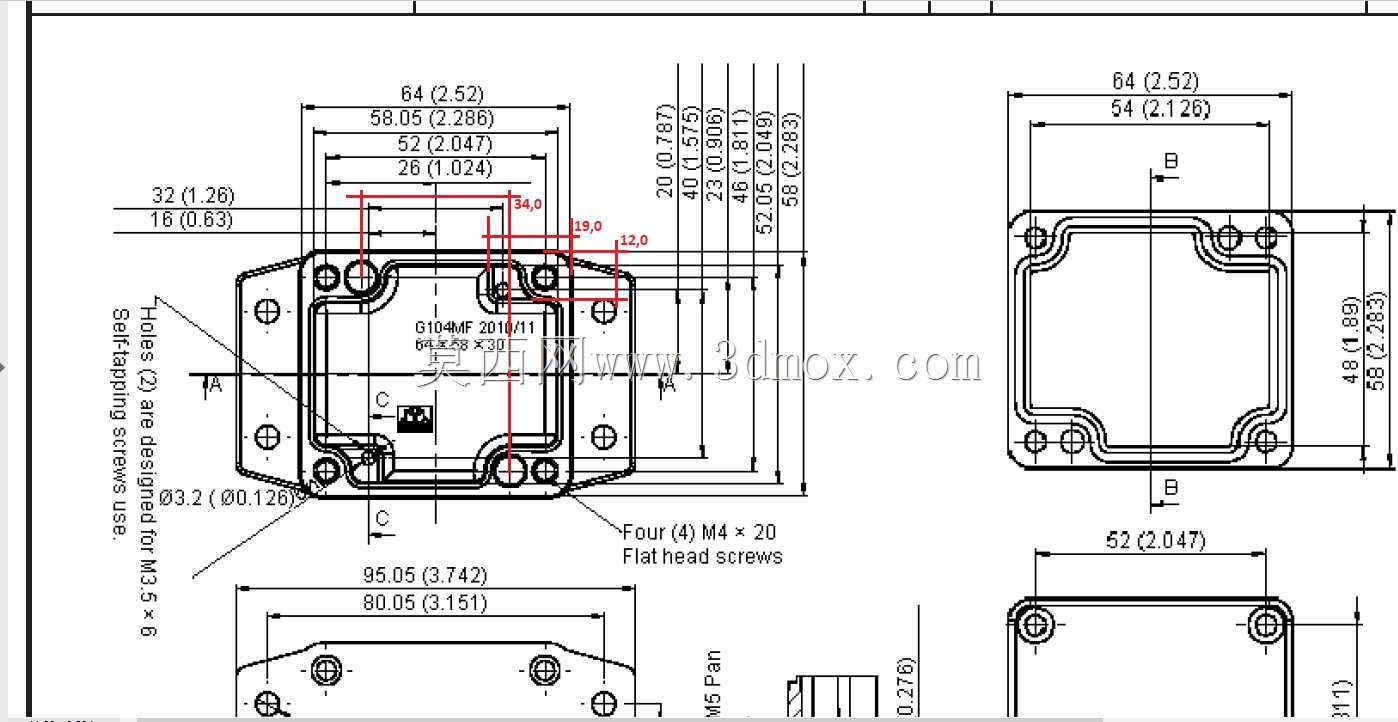

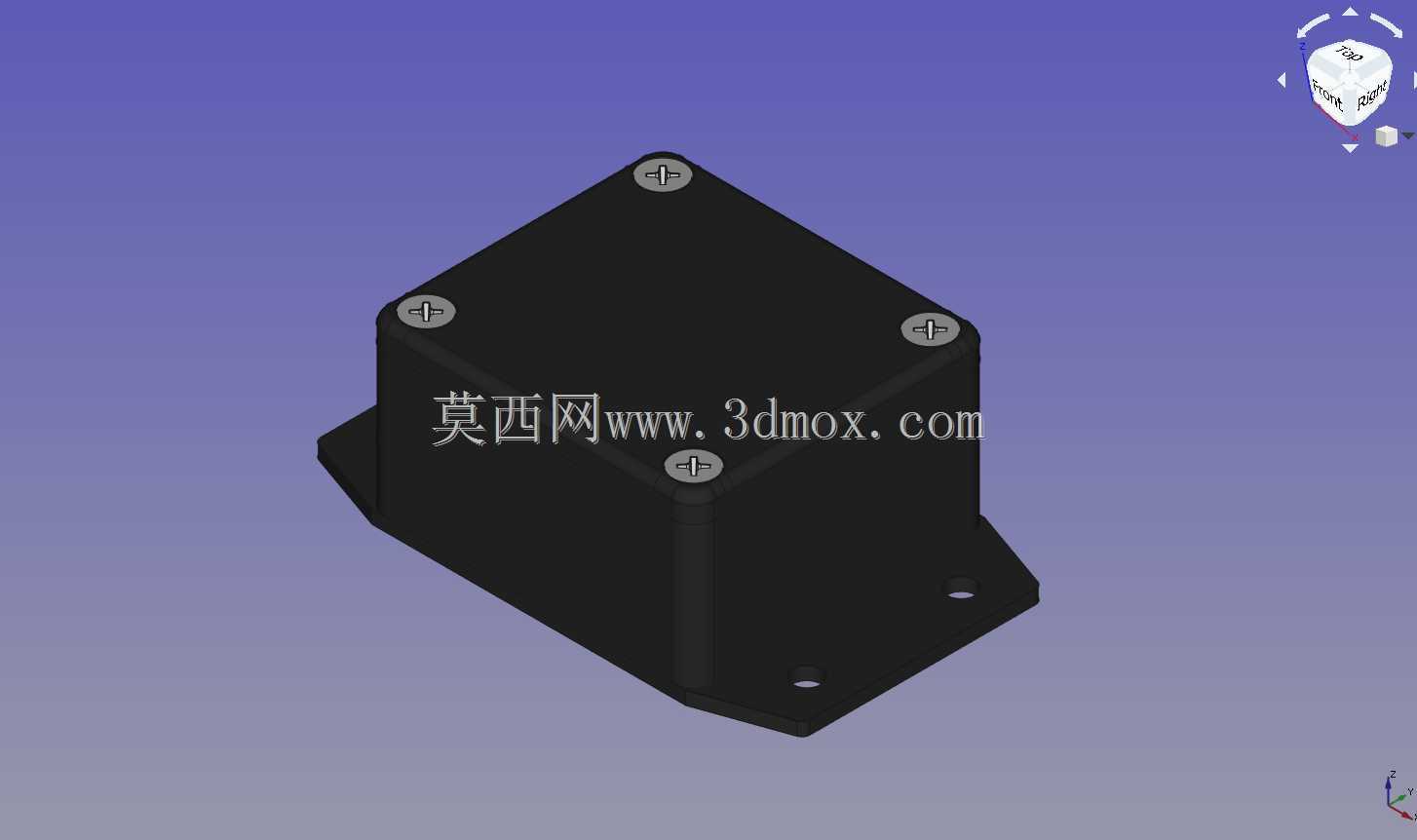

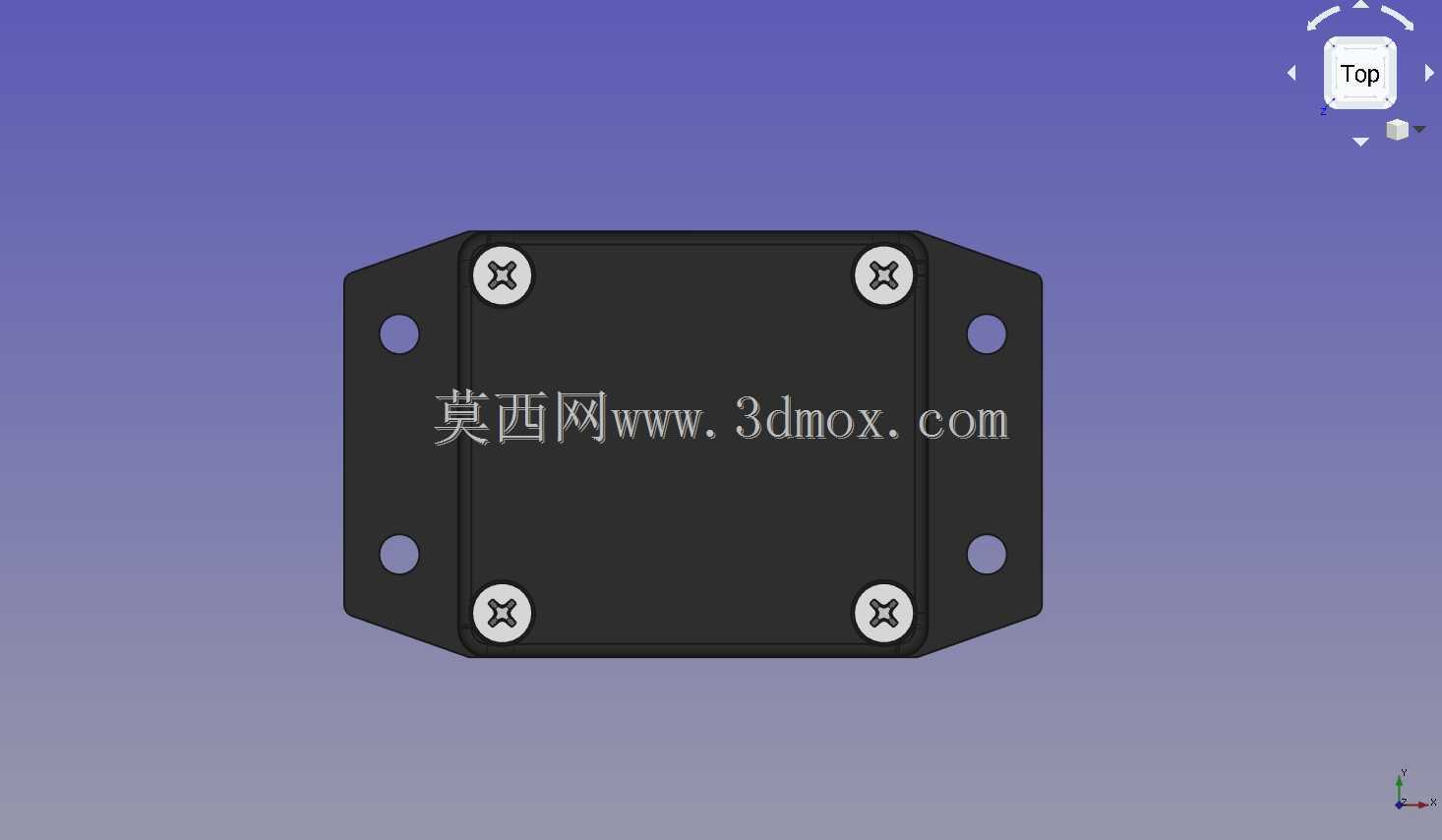

　　上盖采用平板式密封结构，盖体边缘与下壳体的上口边缘做了贴合止口设计，装配时止口位置可以嵌入下壳体的上口槽位，形成迷宫式密封结构，即使不额外加装密封胶条，也可以阻挡大部分粉尘与飞溅水滴侵入壳体内部，适合普通工业车间的非浸水防护场景。上下盖的紧固采用四角分布的螺钉连接方式，配套的4颗M4规格螺钉从盖体上方穿入，直接锁紧在下壳体对应的预埋铜柱位置，铜柱与下壳体为一体注塑嵌装结构，长期反复拆装也不会出现螺孔滑牙的问题，相比自攻螺钉连接的塑料壳体，耐用性提升明显。

　　除了上下盖的紧固螺钉，结构还配套了PCB板固定用的M3规格螺钉，以及板载元件固定用的小型螺钉，所有紧固件的规格都采用工业通用标准件，现场维护时如果出现螺钉遗失，不需要找原厂定制配件，直接采用对应规格的标准内六角或者十字螺钉就可以替代，大幅降低现场维护的配件成本。壳体内部的空间做了分区设计，PCB板下方预留了一定的走线空间，板载的飞线、跨接线可以布置在该空间内，不会被上盖压损，同时侧壁的端口位置做了加厚处理，频繁插拔接线插头时，端口位置的壳体不会因为受力出现开裂变形。

　　从设计逻辑来看，这款壳体没有采用复杂的曲面造型，整体以方正结构为主，一方面是最大化利用内部安装空间，在有限的外形尺寸下容纳更大尺寸的PCB板与更多的端口元件，另一方面方正结构在批量注塑生产时，模具结构更简单，成型周期更短，生产过程中的良品率更高，同时现场安装时，方正的壳体可以紧密贴合安装面，相邻布置多个同类型壳体时也不会出现空间浪费，适合多节点密集布置的应用场景。安装边界方面，壳体底部的固定耳向外延伸的尺寸经过优化，既保证了固定螺栓有足够的操作空间，不会因为固定耳过短导致扳手无法操作，也不会因为固定耳过长占用额外的安装空间，在狭窄的设备侧壁、控制柜内部侧装位置都可以顺利安装。

　　实际使用中，这类壳体可以有效保护内部电路板不受车间内的金属粉尘、切削液飞溅影响，避免电路板出现短路、触点氧化的问题，多端口的设计可以同时接入多路信号线路，不需要在壳体上额外开孔改造，出厂时的开孔位置已经匹配常规工业连接器的安装尺寸，现场装配时只需要将对应连接器固定在开孔位置，完成接线后扣合上盖锁紧螺钉即可完成装配，整个装配过程不需要额外的结构加工，大幅缩短现场施工的周期。相比金属材质的防护壳体，这款注塑结构的壳体重量更轻，不会给安装支架带来额外的负重，同时本身具备绝缘性能，不需要额外做接地处理，在一些对绝缘防护有要求的信号采集场景，使用安全性更高。
