TO-3封装铝合金型材散热器结构设计

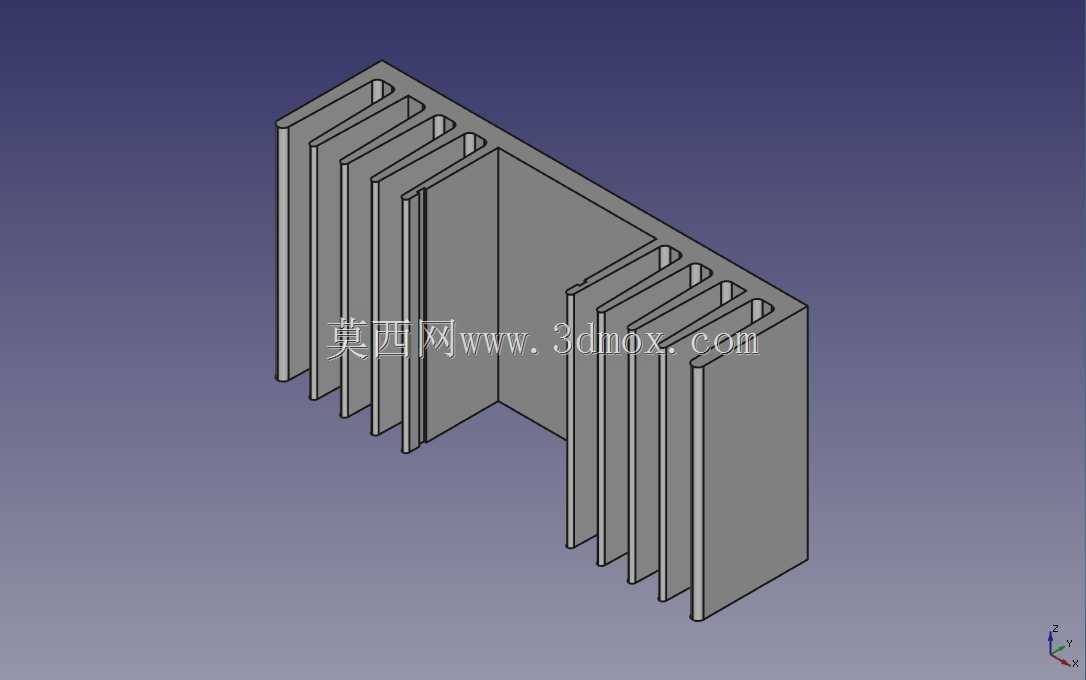

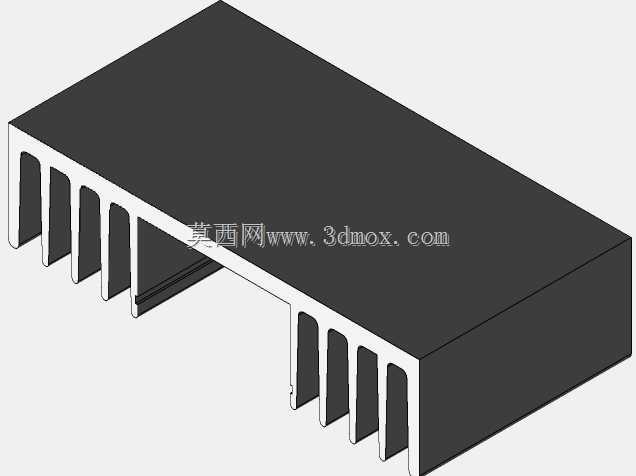

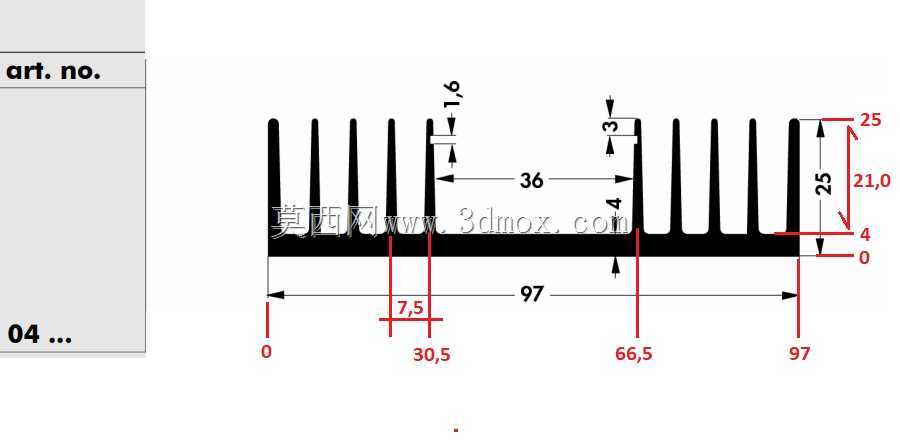

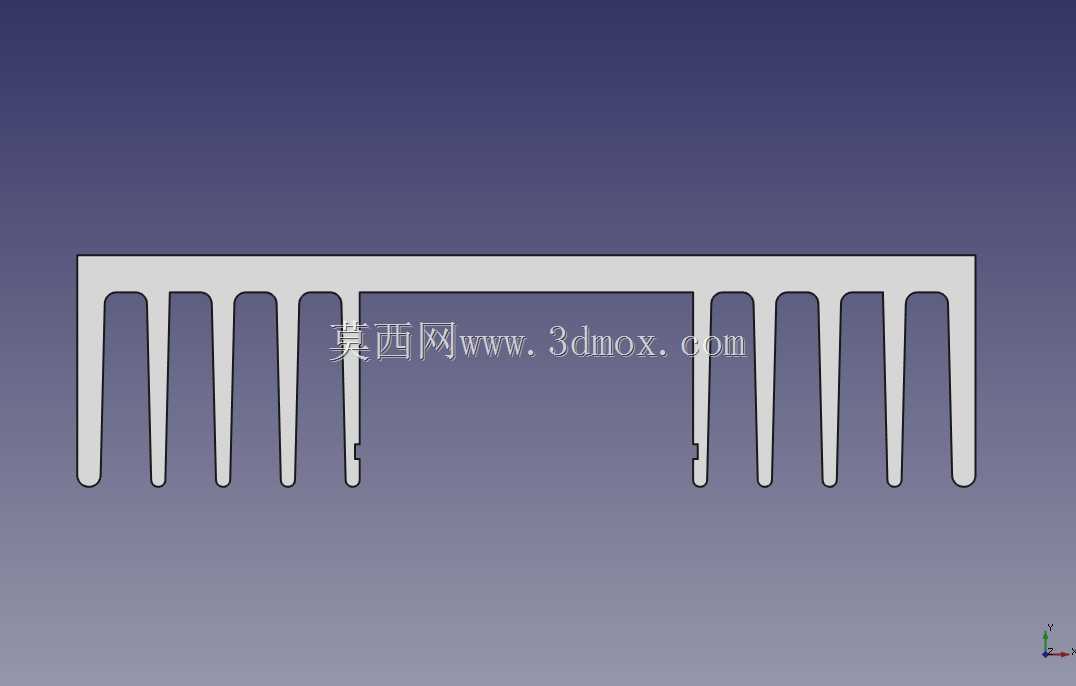

　　在功率电子设备的热管理设计环节，封装器件的散热适配是决定整机长期运行可靠性的核心要素之一，TO-3作为经典的金属罐形功率器件封装，早年广泛应用于大功率三极管、三端稳压器、晶闸管等发热量大的半导体元件，这类器件工作时的结温如果不能及时导出，会直接导致参数漂移、寿命骤减甚至热击穿烧毁，配套的型材散热器是这类封装器件最常用的被动散热解决方案。这款适配TO-3封装的铝合金散热器，采用挤压型材工艺加工成型，整体外形尺寸控制在97mm×25mm×50mm的边界范围内，安装基面的平面度经过工艺管控，能够保证与TO-3器件的金属底座充分贴合，降低接触热阻，安装孔位的布局完全匹配TO-3封装的标准固定间距，不需要额外做安装位的二次修改，器件可以直接通过螺丝锁紧在散热器基面上，部分对绝缘有要求的应用场景，只需要在器件与基面之间加装对应厚度的导热绝缘垫即可，不会因为安装间隙导致散热效率下降。从结构设计逻辑来看，这款散热器采用双侧对称排布的平行肋片结构，肋片的厚度、肋间距经过热阻优化，既保证了足够的散热表面积来强化空气对流换热，又不会因为肋片过密导致自然对流工况下的风道堵塞，在无强制风冷的自然散热环境下，就能满足中小功率TO-3器件的散热需求；如果应用在通风条件较好或者有辅助风冷的机箱内部，散热能力还能进一步提升，可以适配更高耗散功率的器件。铝合金材质的选择兼顾了导热性能、加工成本与重量控制，挤压成型的工艺适合批量生产，型材切割后只需要做简单的去毛刺、

　　表面阳极氧化处理即可成品，氧化层既可以提升表面的热辐射能力，又能避免铝材长期使用出现氧化锈蚀的问题，表面的哑光质感也适配工业电子设备的外观要求。在实际的设备选型应用中，这类散热器常被用在老式线性稳压电源、工业控制板卡的功率驱动级、音频功率放大电路、小型逆变电路的TO-3封装功率器件上，安装时不需要复杂的固定结构，只需要在设备的机箱内部或者PCB板旁预留对应的安装空间即可，50mm的肋片高度不会占用过多的机箱垂直空间，25mm的基面宽度刚好覆盖TO-3封装的底座接触区域，97mm的总长度可以根据实际的器件数量需求做灵活裁切，如果单器件使用可以截短，多器件并排安装也可以保留整根长度，适配不同的电路布局需求。设计这类散热器三维模型的时候，

　　需要重点管控几个核心尺寸边界：首先是安装基面的平面度公差，要保证和器件贴合的区域没有凸起或者凹陷，避免接触热阻过大；其次是肋片的排布对称性，保证挤压成型的时候型材截面的出料速度均匀，不会出现生产过程中的型材变形；另外是安装孔的位置度，要和TO-3封装的标准安装孔位完全对齐，避免出现器件装不上的问题；还有肋片的根部圆角设计，既可以提升挤压模具的使用寿命，又能减少应力集中，避免肋片受外力出现断裂的情况。和市面上同规格的散热器相比，这款结构的肋片高度一致性更好，基面的厚度足够，不会因为安装螺丝的锁紧力导致基面变形，在长期的温度循环工况下，结构稳定性更强，不会因为热胀冷缩出现和器件之间的贴合间隙，能够持续保证稳定的散热效率。

　　对于结构设计工程师来说，在做功率电子设备的结构布局时，可以直接调用这个三维模型做装配干涉检查，提前预留好安装空间，确认和周边PCB元件、机箱结构件的安全距离，不需要从零开始绘制散热器模型，能够大幅缩短设计周期；对于设备选型的工程师来说，这个模型的尺寸参数完全对应量产的标准型材散热器，可以直接根据热仿真的结果选型采购，不需要额外开模定制，能够有效降低整机的物料成本与生产周期。在自然对流的散热场景下，安装时要注意肋片的排布方向尽量和空气流动的方向保持平行，让热空气能够顺着肋片之间的通道顺利上升排出，不要把肋片的通风方向堵死，否则会大幅降低散热效率；如果是在有防尘要求的密封机箱内使用，需要配合机箱整体的风道设计，让气流能够顺利通过肋片间隙，带走肋片表面的热量。
