TO-3设备配套铝合金型材散热器结构

　　在功率半导体器件的热管理设计环节，针对TO-3封装形式的功率器件，散热结构的选型与匹配直接决定器件长期运行的结温稳定性，这款适配TO-3设备的铝合金散热器，正是面向中小功率直插式功率器件的散热需求开发的型材式散热结构。从实际应用场景来看，TO-3封装常见于早期及工业级线性稳压器、功率三极管、整流桥堆等器件，这类器件在工业控制板卡、老式线性电源、音频功率放大设备、低压大电流供电模块中应用广泛，工作过程中会持续产生导通损耗与开关损耗带来的热量，若散热路径热阻过高，会导致器件结温超出额定阈值，引发参数漂移、寿命折损甚至热击穿失效，这款散热器通过与TO-3器件的金属底座直接贴合，构建低阻导热路径，将器件产生的热量快速传导至散热鳍片区域，再通过自然对流完成热量向周围环境的扩散。

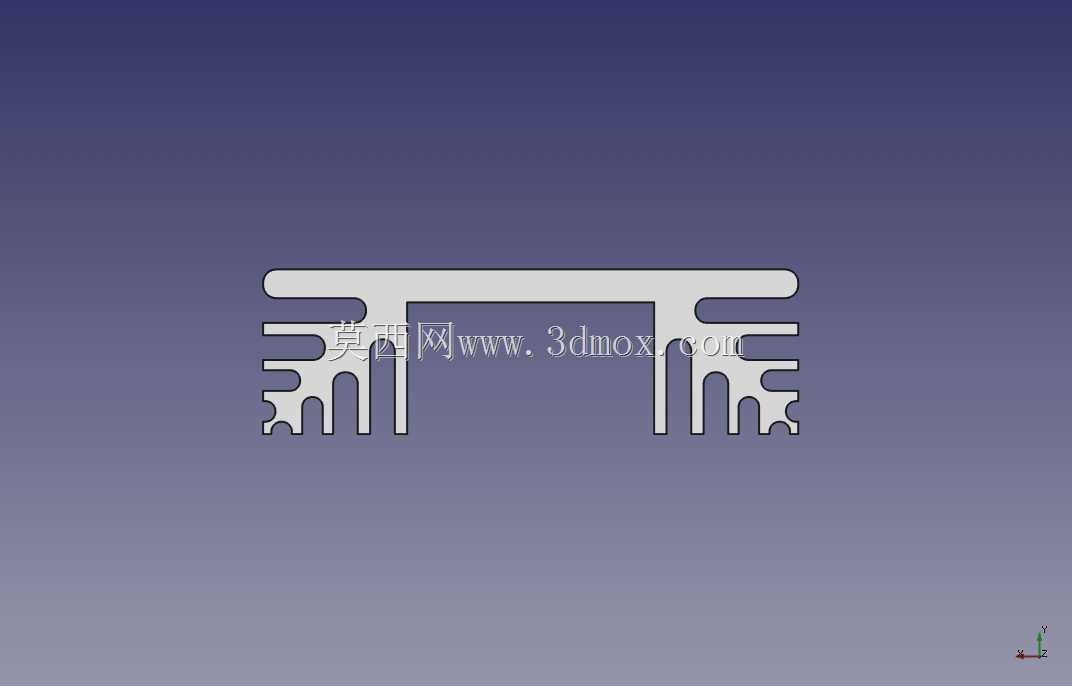

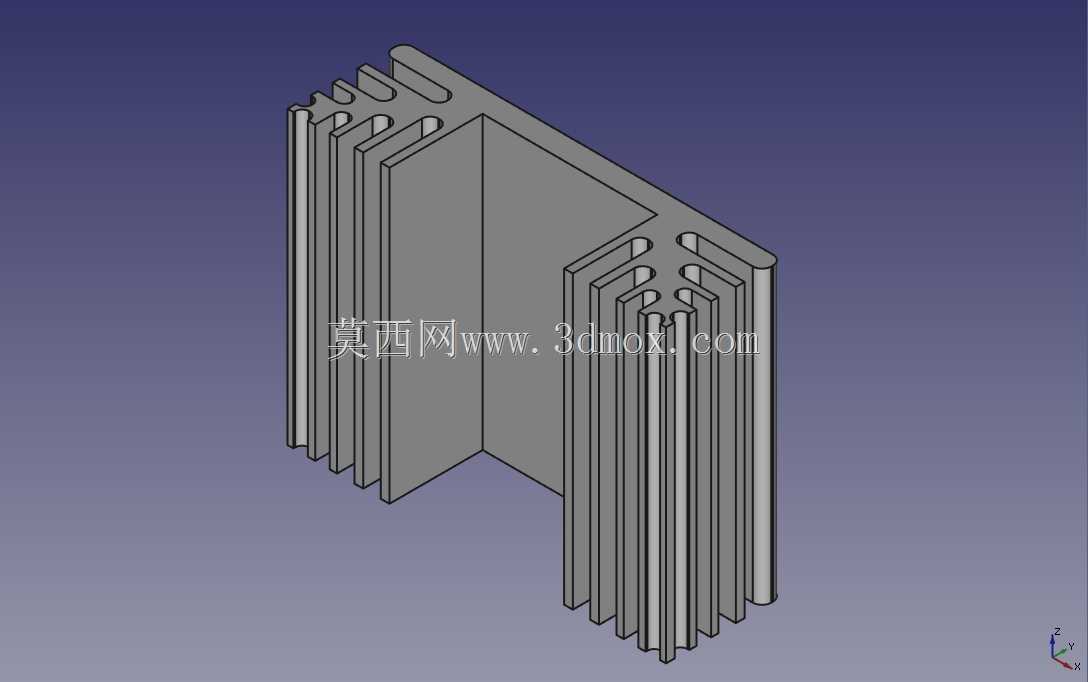

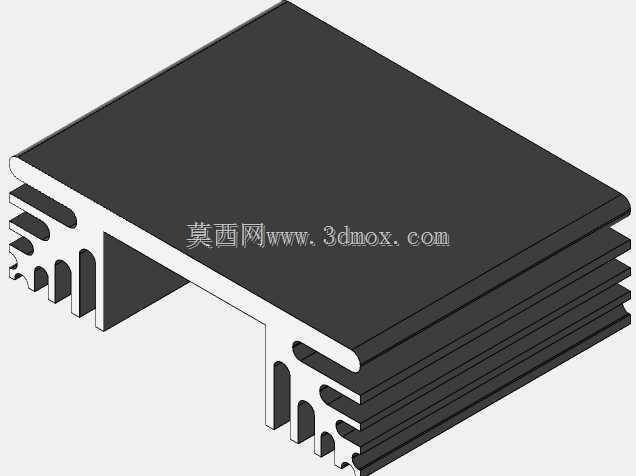

　　从设计思路上看，这款散热器采用等截面铝型材挤出工艺成型，整体为L型弯折的截面结构，两个垂直方向的壁面均延伸出平行排布的直立鳍片，这种结构的优势在于可以适配安装空间受限的板卡布局场景——当TO-3器件贴装在PCB板边缘位置时，L型的两个散热面可以分别朝向两个不同的开放空间，避免鳍片被板卡上其他元件遮挡导致对流不畅，同时相比单平面鳍片的同体积散热器，有效散热面积提升近40%。鳍片的厚度与间距设计充分考虑自然对流的边界层效应，鳍片厚度控制在1.2mm，既保证型材挤出的成型良率，也避免过厚的鳍片带来不必要的材料浪费，鳍片间距保持在4mm左右，能够让自然对流的空气在鳍片间形成顺畅的流道，不会因为间距过小导致空气滞止，也不会因为间距过大浪费可利用的散热空间。

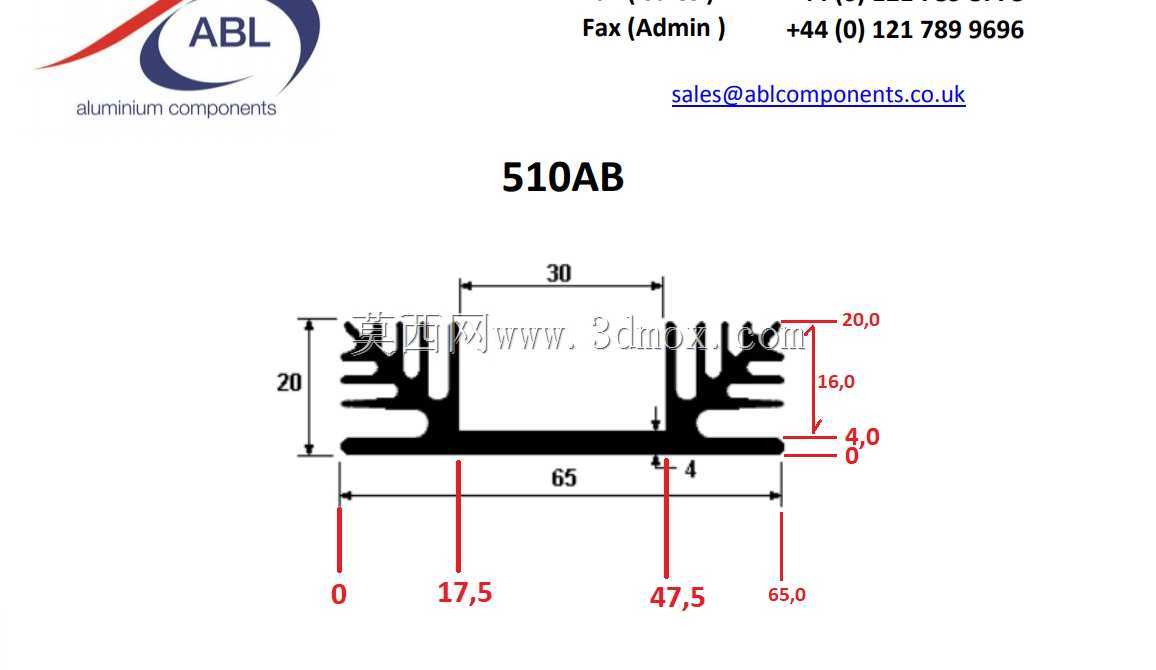

　　外形尺寸与安装边界方面，这款散热器的三个方向外形尺寸为65mm×20mm×50mm，其中与TO-3器件贴合的安装面预留了对应封装的安装孔位，孔位间距匹配TO-3封装的标准固定孔距，安装时可以通过M3螺丝将器件金属底座与散热器贴合面紧密压接，贴合面的平面度控制在0.1mm以内，安装时配合导热硅脂填充微观间隙，能够将接触热阻控制在较低水平。L型结构的直角弯折处做了R1.5的圆角过渡，一方面是适配铝型材挤出的工艺要求，避免挤出过程中直角位置出现应力开裂或填充不满的缺陷，另一方面也能减少安装过程中锐角对操作人员、线材的划伤风险。鳍片的末端做了微小的倒角处理，避免型材切割后产生的毛刺影响装配，也能在一定程度上优化鳍片末端的空气流动状态，减少流动阻力。

　　从材料选择上，这款散热器采用6063铝合金作为基材，这种材料的导热系数能够达到200W/(m·K)左右，同时具备良好的挤出成型性能，成型后可以通过阳极氧化处理提升表面辐射率，进一步增强辐射散热的能力，相比纯铝材料，6063铝合金的强度更高，在安装螺丝锁紧时不容易出现变形，能够长期保持贴合面的接触压力，避免长期使用后因为应力松弛导致接触热阻上升。在实际选型匹配时，这款散热器的热阻参数能够满足TO-3封装器件在15W以内耗散功率下的自然散热需求，当环境温度不超过40℃时，能够将器件壳温控制在70℃以内，满足工业级设备的长期运行温度要求。

　　在结构细节上，这款散热器的鳍片采用等厚直鳍设计，没有做复杂的剖沟或异形结构，一方面是控制型材挤出的模具成本，让产品具备更高的性价比，适合批量应用在成本敏感的工业设备中，另一方面直鳍结构的空气流道没有突变，自然对流的流动阻力更小，在无风扇的自然冷却场景下，散热效率反而比很多复杂异形鳍片的结构更稳定。安装面的背面没有设置多余的定位柱或卡扣，保留了足够的平面空间，既可以通过螺丝固定TO-3器件，也可以根据实际安装需求，在背面粘贴导热胶贴固定在PCB板或设备壳体上，适配不同的安装场景。对于结构设计工程师来说，在进行板卡热设计时，只需要预留出对应65×20×50mm的安装空间，保证鳍片周围至少保留10mm的空气流通间隙，就可以直接选用这款散热器完成TO-3器件的散热匹配，不需要额外开模定制散热结构，能够大幅缩短产品的开发周期，降低散热结构的开模成本。
