ABS材质方形设备防护机箱外壳结构

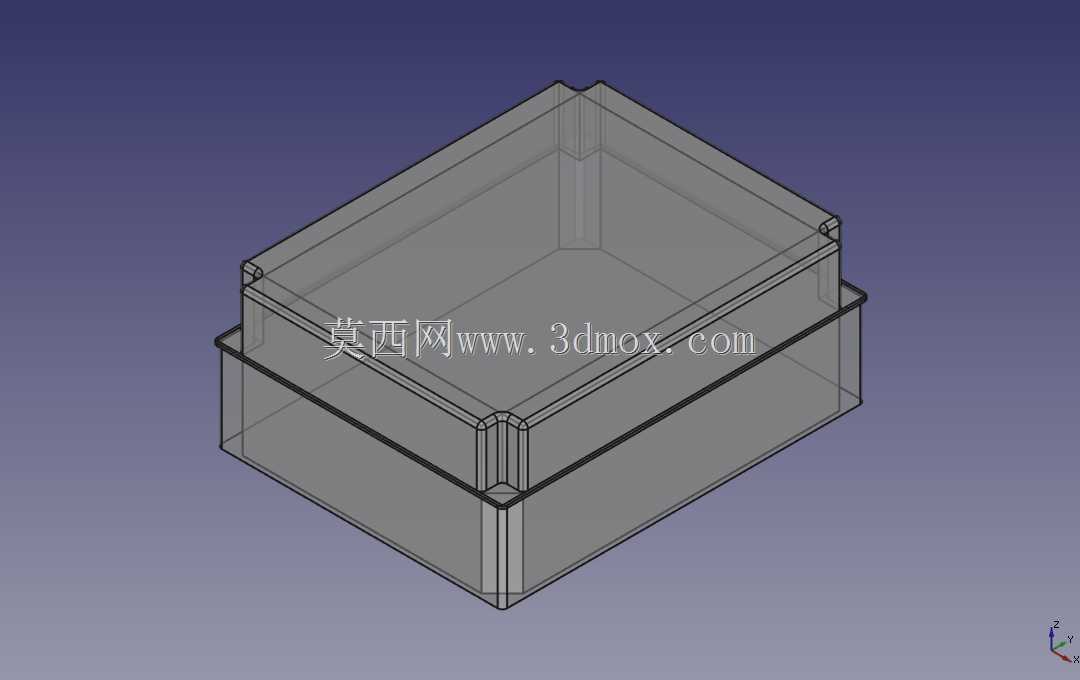

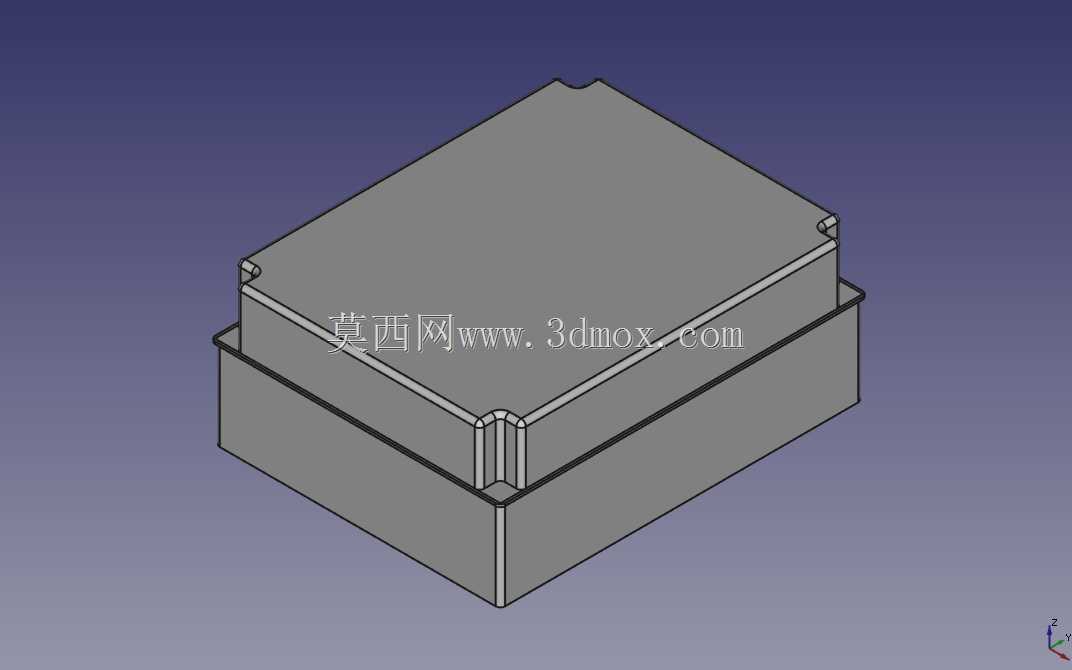

　　这款方形分体式壳体，日常多用于工业现场小型控制模块、户外传感变送单元、嵌入式采集终端的外层防护，在车间设备旁的分布式IO站点、厂区周界的环境监测节点、小型工控板的外置封装场景里都能适配，能给内部的电路板、接线端子、核心传感元件提供物理防护，隔绝日常的粉尘溅落、轻微磕碰，也能避免非操作人员直接触碰内部带电部件。从结构设计来看，上下盖采用扣合式的搭接结构，盖体边缘做了阶梯止口，合盖后能形成错位的密封缝隙，不需要额外加装密封胶条就能阻挡大部分浮尘侵入，侧壁的转角位置做了圆弧过渡，一方面是适配注塑工艺的拔模需求，减少注塑过程中的应力集中，避免转角处出现缩痕、缺料的成型缺陷，另一方面也能消除安装使用过程中的锐边，防止装配人员被划伤。

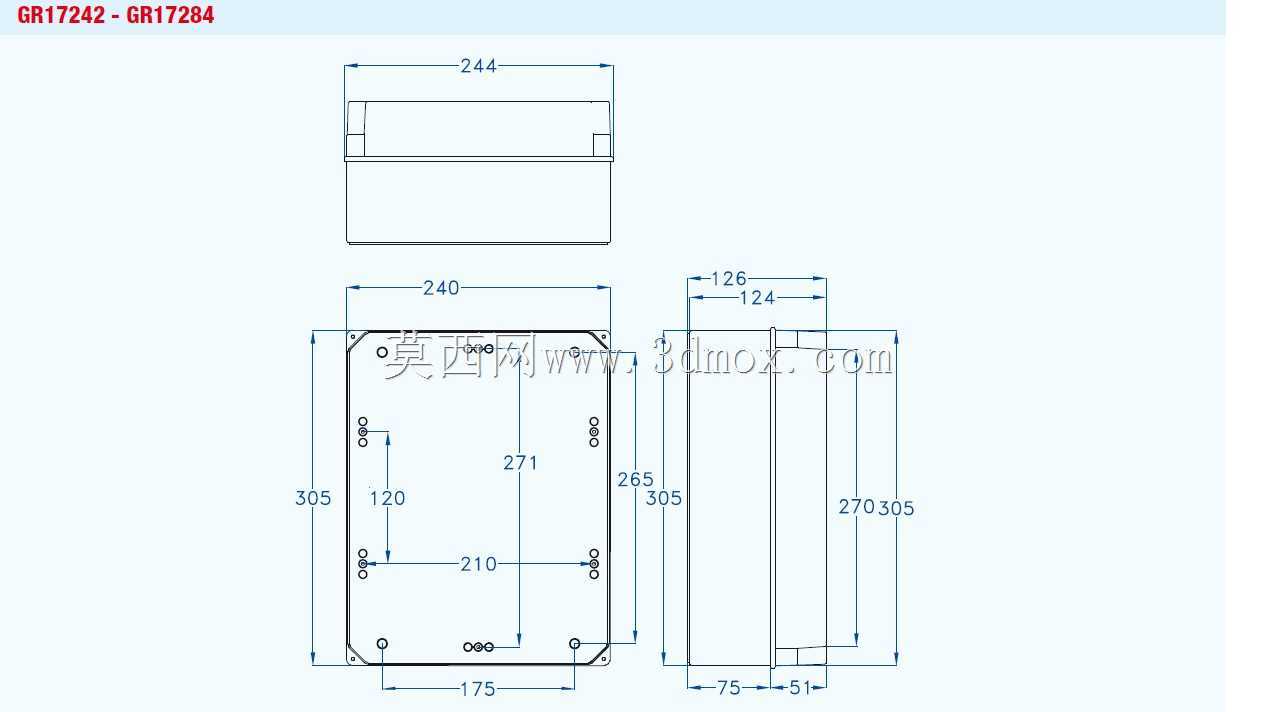

　　壳体整体为无孔的基础拔模型式，没有预留固定的接线孔、安装孔位，这样的设计是为了给后续二次加工留出足够余量，不同应用场景下的用户可以根据自身的接线方向、安装固定方式，自行在壳体侧壁或者底面上开孔、压装铜嵌件，适配不同规格的防水接头、固定螺丝，不用受预制孔位的限制。上下盖的配合间隙控制在合理范围，既保证合盖后不会出现松垮晃动，也不会因为间隙过小导致装配时卡滞，不需要额外的卡扣或者螺丝就能实现初步扣合，后续如果需要提升防护等级，也可以在止口位置涂覆密封胶，或者在侧壁预留的自攻螺丝柱位置加装螺丝实现紧固。从安装边界来看，壳体整体为规整的立方体外形，没有外凸的异形结构，不管是嵌入设备面板安装，还是通过支架壁挂安装，或者直接放置在设备台面使用，

　　都能很好地适配安装空间，不会因为外形异形占用额外的布置位置，规整的外形也方便在壳体表面丝印设备标识、接线说明、参数铭牌。材质选用ABS，是因为这种材料的综合性能均衡，既有足够的结构强度，日常使用中受到轻微碰撞不会开裂，也有不错的耐候性，在普通的工业车间环境、非极端户外环境下都能长期使用，不会轻易出现老化脆化的问题，同时ABS的注塑成型性能好，拔模顺畅，批量生产的成品一致性高，后续如果需要做表面处理，比如喷塑、丝印、覆膜，附着力也能满足要求。在做结构建模的时候，拔模角度是按照注塑工艺的常规要求设置的，所有侧壁都做了统一方向的拔模斜度，保证开模的时候能顺利脱模，不会出现粘模、拉伤的问题，壁厚设计保持均匀，

　　避免因为壁厚差异过大导致注塑冷却过程中出现缩水、翘曲变形，转角处的圆角大小也和壁厚保持匹配，兼顾工艺性和结构强度。这种基础款的壳体结构，本质上是一个通用化的封装载体，结构设计上没有做过多的专用化特征，就是为了覆盖尽可能多的小型电子设备、工控模块的封装需求，用户拿到基础模型之后，可以根据自己的内部元器件布局，在内部增加对应的安装柱、筋位、卡槽，用来固定电路板、电池、接线端子等内部部件，不需要从零开始绘制壳体的基础外形，能大幅缩短结构设计的周期。
