IP69防护等级塑料接线盒结构设计

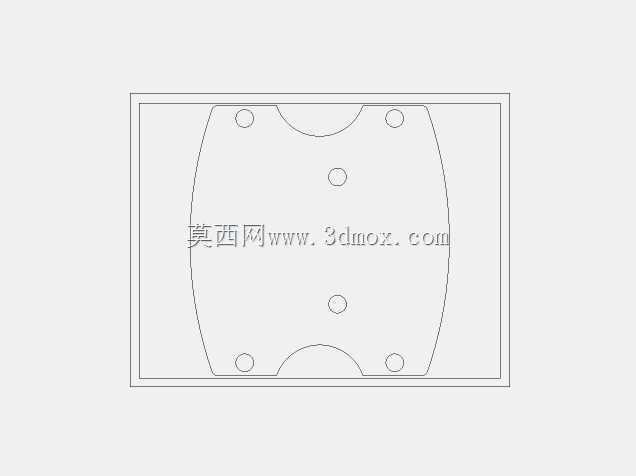

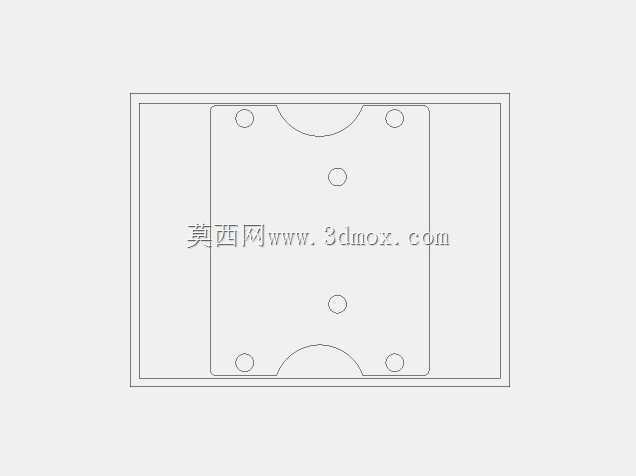

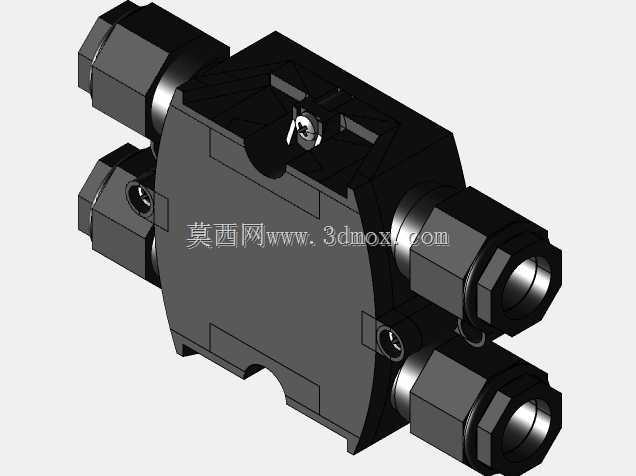

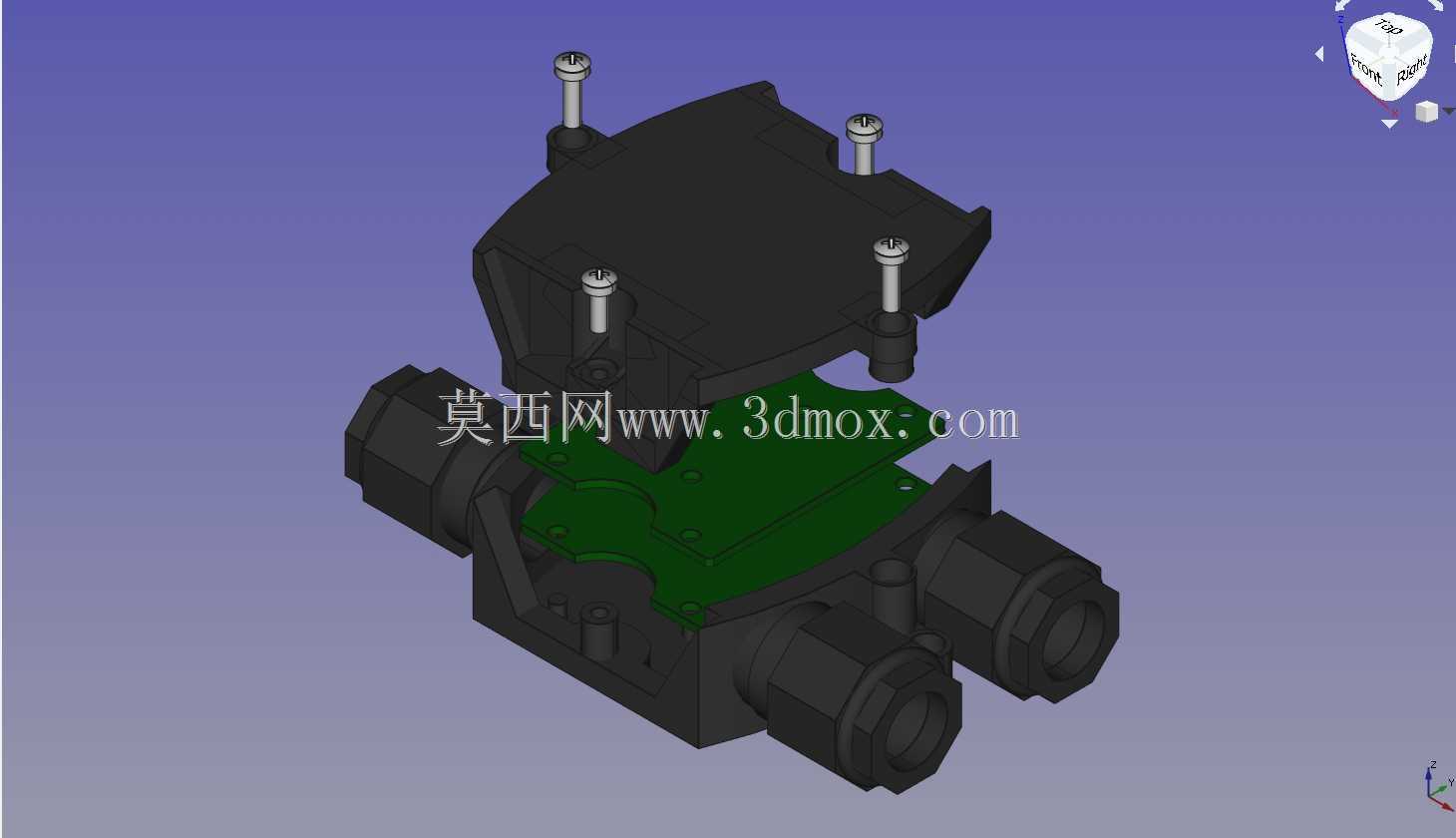

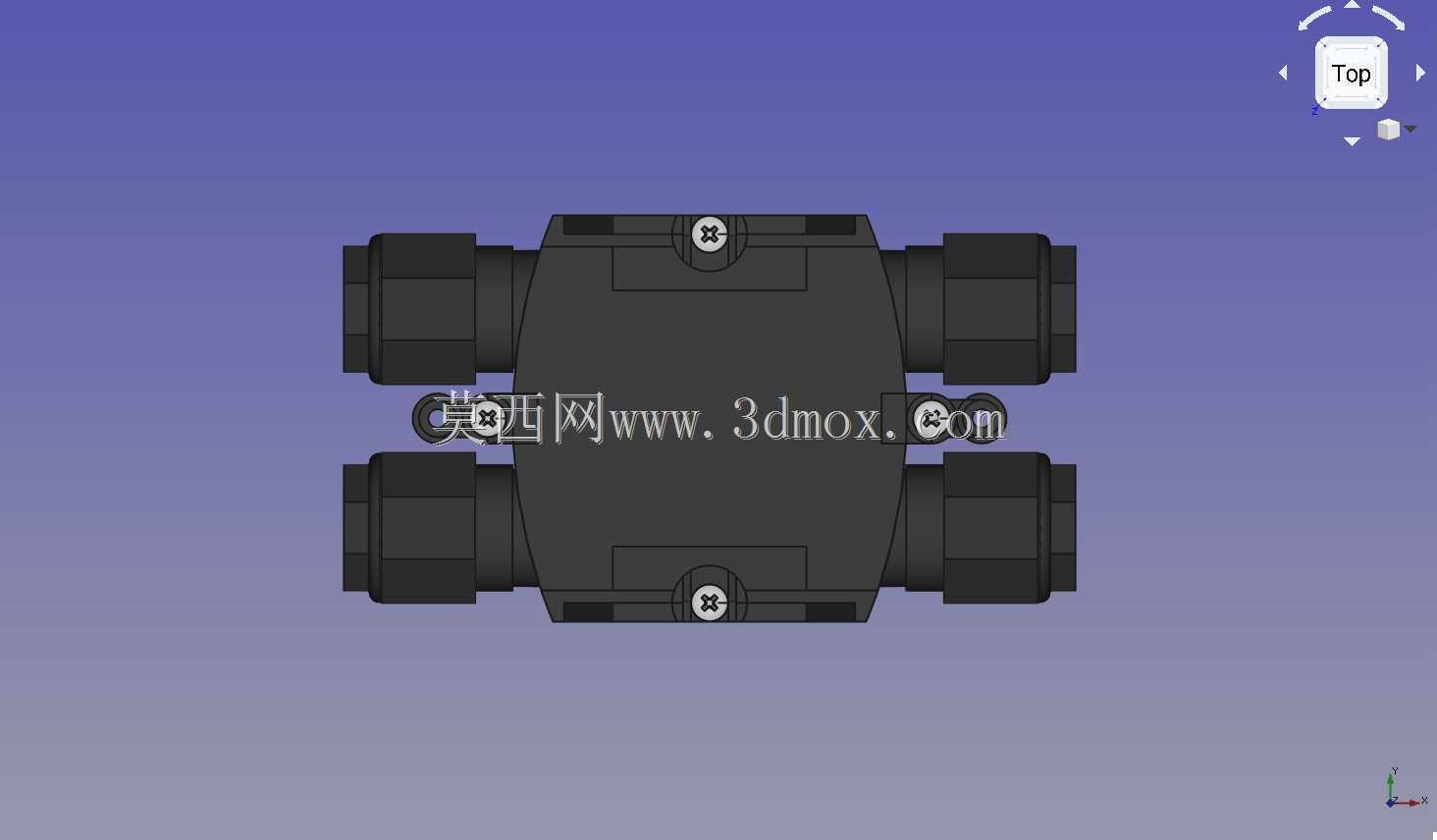

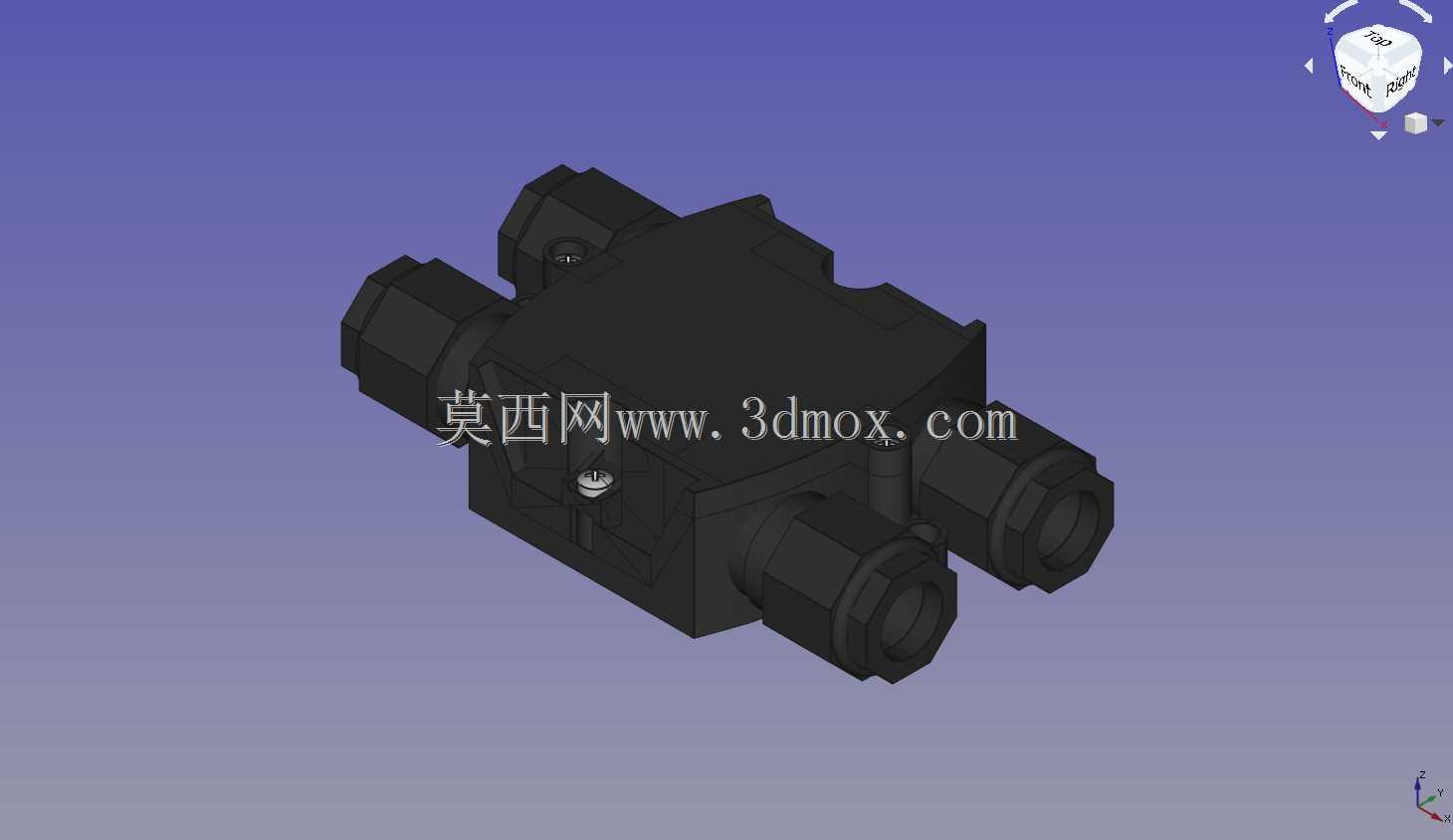

　　在户外工业布线、高湿高尘工况的电气回路布设场景中，接线部件的防护性能直接决定整套线路的运行稳定性，这款塑料接线盒的设计，正是瞄准IP69等级的严苛防护需求打造，可适配高压冲洗、长期暴露在户外扬尘、喷淋环境下的接线作业需求，同结构规格可兼容多品牌同类型号的替换安装，无需额外调整安装位即可完成旧件更换。从结构设计逻辑来看，盒体采用上下扣合的装配形式，上盖与下盒的结合面预留了密封胶条的安装槽位，可通过压紧密封件实现腔体与外界的完全隔绝，四个角位布置的M3螺钉采用ISO7045标准规格，拧紧时可均匀施加压合力，避免局部压力过大导致盒体变形或者密封失效，螺钉的沉头设计可保证上盖表面无凸起结构，减少外部积尘、积水的附着点位，

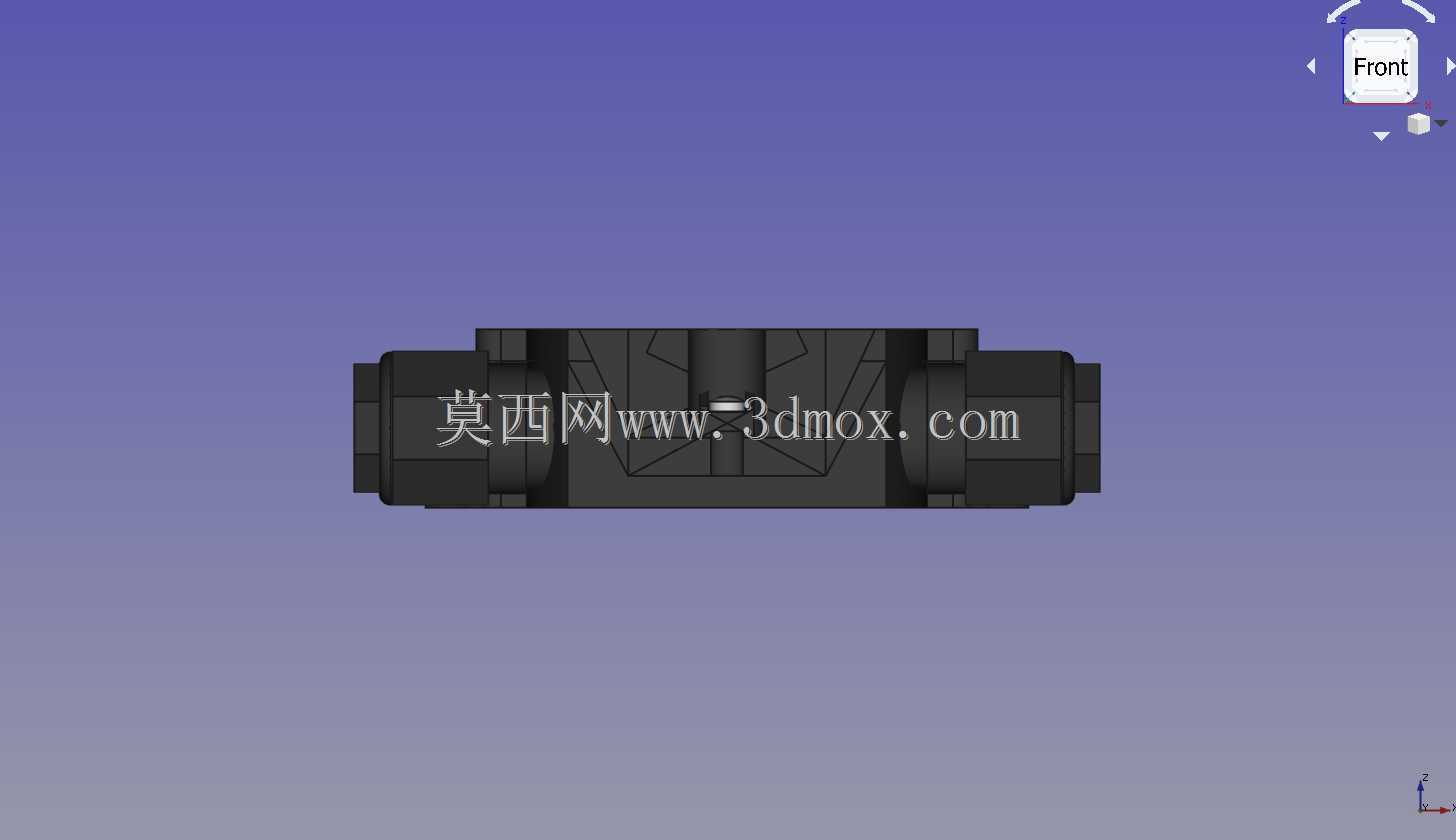

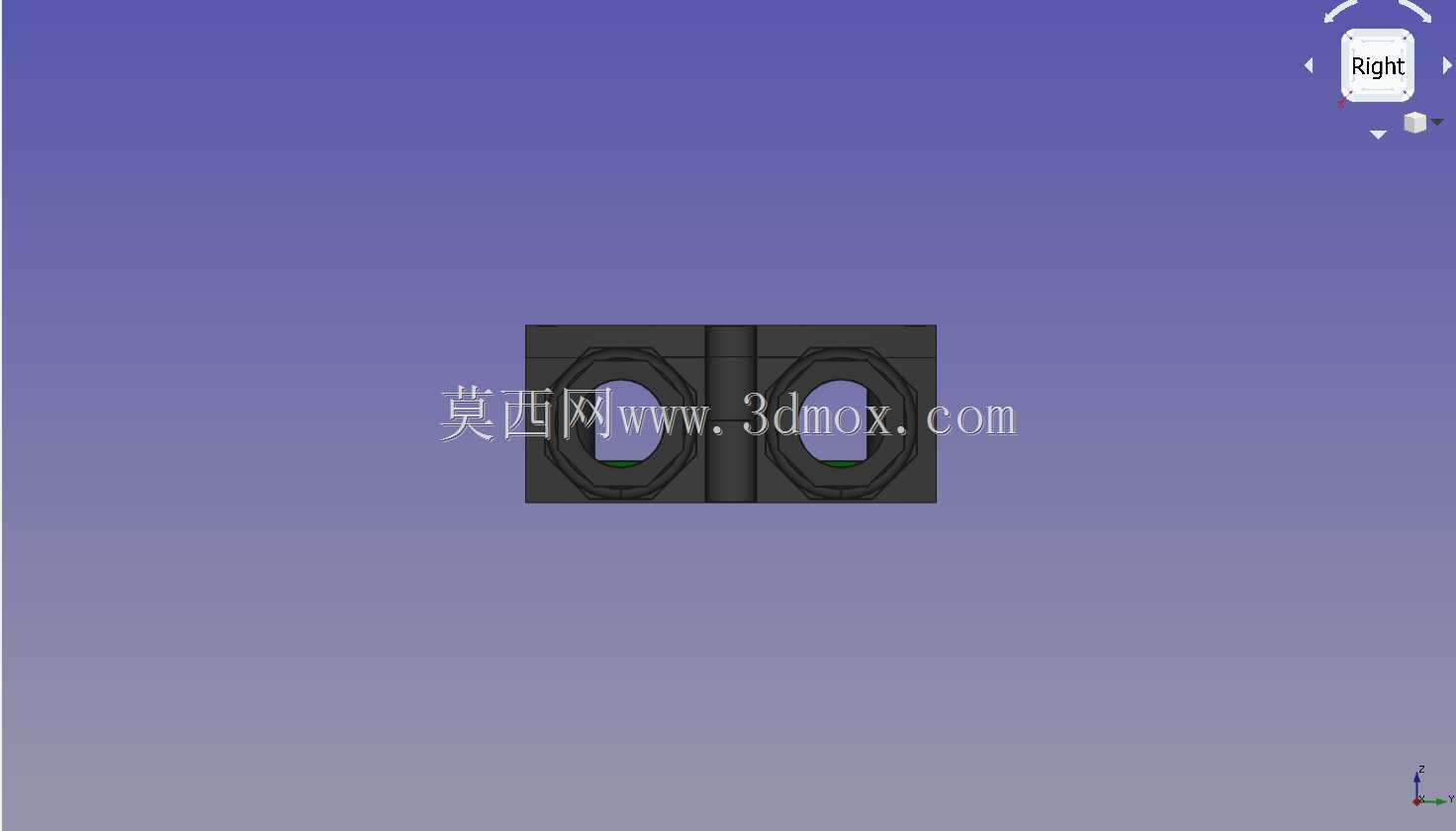

　　也能避免外力磕碰对紧固件造成的损伤。盒体两侧预留的三个线缆穿接端口采用外螺纹结构，可配套标准格兰头实现线缆引入处的密封，端口的位置排布充分考虑了多回路分线的走线需求，不同方向的进线可减少线缆弯折角度，降低线缆根部的应力集中风险，适合多股线缆汇接、分线的作业场景，比如户外传感器接线、工业设备外部电机的线路转接、露天照明回路的分线防护都可适用。尺寸参数上，这款接线盒的整体外轮廓为108mm×65mm×28mm，属于紧凑型的防护接线部件，安装时可通过盒体底部的预留固定孔完成定位，固定孔的孔位间距经过标准化设计，可适配市面常见的安装背板、设备侧壁的预装孔位，不需要额外打孔改造即可完成固定，28mm的整体厚度可适配狭窄安装空间的布设需求，

　　比如设备机架的夹层、薄壁柜体的侧壁安装都不会出现空间干涉。内部腔体的空间预留充分考虑了接线端子的排布需求，可容纳3-4组接线端子的同时布设，腔体内的加强筋结构既可以提升盒体的整体抗冲击强度，也能作为端子安装的定位依托，避免接线端子在盒内晃动导致的接线松脱。盒体选用的工程塑料材质具备耐老化、抗紫外线的特性，长期在户外暴露环境下不会出现脆化、开裂问题，IP69的防护等级意味着其可承受高温高压水流的直接冲刷，在食品加工车间的定期冲洗消杀场景、港口码头的盐雾高湿场景、工程机械的外部线路防护场景下都能稳定发挥防护作用，避免水汽、粉尘进入盒体内部造成接线短路、触点氧化等故障。在建模过程中，所有配合面的公差都经过严谨校核，

　　上下盖扣合后的间隙控制在密封件的有效压缩范围内，既不会因为间隙过大导致密封压合不足，也不会因为间隙过小导致装配困难、密封件过度压缩失去弹性。螺钉柱的设计嵌入了金属衬套的预留位，反复拆装也不会出现塑料螺孔滑牙的问题，提升产品的可维护性，端口的螺纹尺寸符合通用线缆接头的标准规格，用户可根据实际使用的线缆线径选配对应规格的格兰头，不需要额外对端口进行二次加工。
