PLP2型125规格双腔光管结构设计

　　在电子设备内部指示灯布局、小型面板信号指示、低压控制柜体信号提示这类场景里，导光类配件的选型直接影响信号传递的清晰度与装配的便捷性，这款双腔光管就是针对这类场景做的结构优化设计。日常做控制柜面板排布的时候，经常遇到板载LED和面板表面有高度差，直接裸露LED的话，光线发散严重，斜视角下很难看清信号状态，还容易积灰落屑影响发光效果，这类导光光管就是用来填补LED和面板安装孔之间的导光路径，把板载LED的光线规整传导到面板表面，同时起到隔离相邻光源、避免串光的作用。

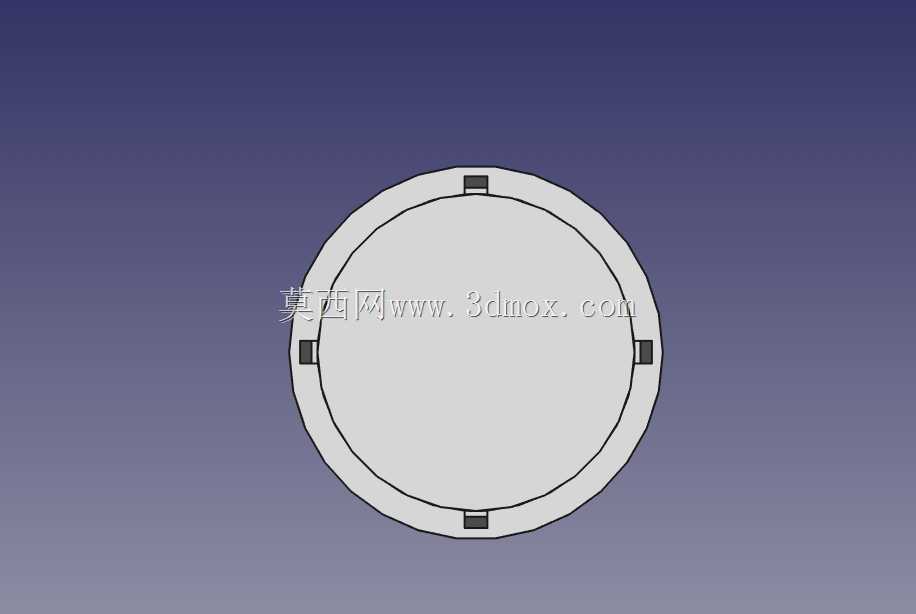

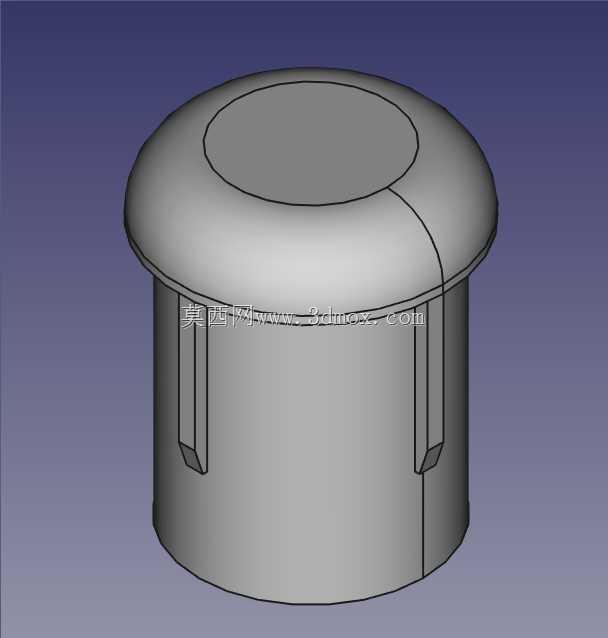

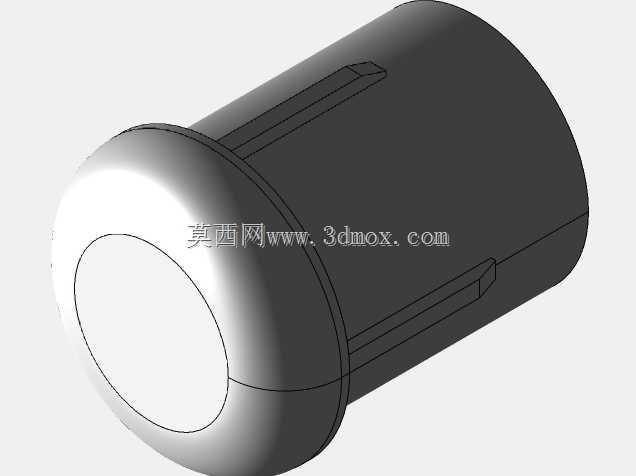

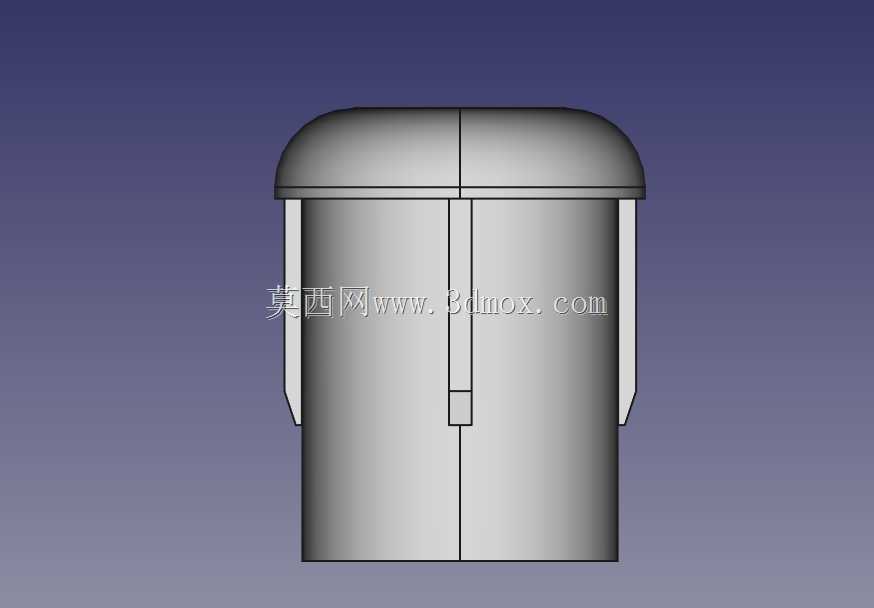

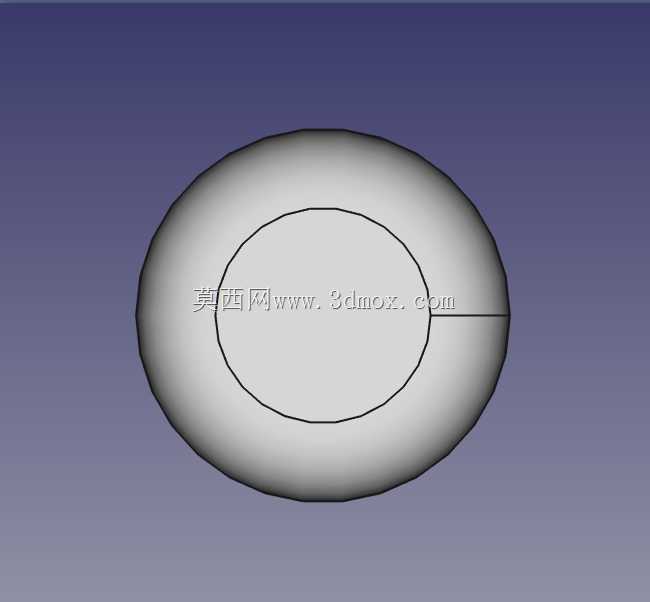

　　从结构设计逻辑来看，这款PLP2型双腔光管采用顶部圆弧形帽檐加圆柱插装主体的结构，顶部帽檐的直径略大于安装孔直径，装配到位后帽檐会贴合在面板外侧，既可以遮挡安装孔的加工毛刺与缝隙，避免灰尘从安装孔进入设备内部，也能形成一个平整的出光面，光线经过圆弧面的漫反射调整，出光角度更均匀，不会出现局部亮斑。圆柱主体部分做了对称的两道卡扣凸筋，这是针对面板厚度适配做的设计，插装的时候凸筋会顺着安装孔壁产生轻微弹性形变，穿过安装孔后凸筋回弹，和顶部帽檐形成双向限位，不需要额外打胶或者加装紧固件，直接手压就能完成装配，大幅提升产线装配效率，也避免了螺丝固定带来的面板表面凸起、装配应力集中的问题。

　　双腔的结构设计是这款光管的核心特点，内部两个独立的导光腔室可以分别对应两颗相邻的板载LED，腔室之间的隔层可以完全阻隔两个光源的光线串扰，哪怕是相邻的红、绿两种不同颜色的信号指示灯，也不会出现混色问题，这在需要同时显示电源、故障两类信号的面板上非常实用，单颗配件就能完成两个点位的导光，比单腔光管节省一半的安装孔位，也减少了面板开孔的加工工作量，对于布局紧凑的小型控制设备来说，能有效压缩面板占用空间。

　　尺寸边界上，这款光管适配3.2mm规格的安装需求，圆柱主体的外径和常规面板开孔尺寸做了公差匹配，插装后不会出现松旷晃动的情况，顶部帽檐的突出高度控制在极低的范围，装配后不会在面板表面形成过高的凸起，不会影响面板整体的平整性，也不会和面板外侧的贴膜、标识牌产生干涉。主体的插装深度做了适配常规PCB板到面板距离的设计，装配到位后光管的入光端和板载LED的表面保持合适的间距，既不会因为距离太远导致光线损耗过大，也不会因为距离太近顶到LED灯珠造成焊盘受力脱焊。

　　实际选型应用的时候，需要注意安装孔的加工公差要和光管主体外径匹配，开孔边缘不能有过大的毛刺，避免装配时刮伤光管表面影响导光效果；PCB板上LED的排布位置要和光管双腔的入光位置精准对位，偏差过大会导致入光效率下降，出现亮度不足的问题。这类导光光管一般采用透光率稳定的工程塑料制作，表面做了哑光处理，既保证光线传导效率，也不会出现刺眼的高光反射，适合工业设备、民用电子、仪器仪表的面板信号指示场景使用，相比直接外露LED的方案，既能提升信号识别的清晰度，也能提升设备面板的整体整洁度，对内部元器件也能起到一定的防尘防护作用。在做三维建模的时候，这类卡扣式插装件要重点关注卡扣的形变余量设计，凸筋的突出高度要结合材料的弹性模量做计算，既要保证插装后的固定力足够，不会因为设备振动出现松脱，也要保证插装力在合理范围，不会因为装配力过大导致光管断裂或者面板变形。顶部圆弧面的曲率要结合出光角度要求做调整，曲率过大会导致光线过于集中，视角范围变小，曲率过小则会导致光线发散过度，正面亮度不足，建模时需要反复调整曲面参数，匹配实际的导光需求。
