英飞凌PQFN32封装半桥驱动芯片三维结构

　　在功率电子控制板卡的结构设计环节，这类PQFN封装的半桥集成芯片是驱动回路里的核心功率器件，常被应用在直流无刷电机驱动、开关电源功率级、低压伺服驱动器、小型逆变器的桥臂搭建场景中，承担着上下桥臂功率开关管与驱动电路集成化输出的作用，能大幅缩减分立器件搭建半桥回路所占用的板卡面积，降低驱动回路的走线寄生参数，提升功率回路的开关响应速度与抗干扰能力。做板卡三维布局时，首先要明确该器件的安装边界：它采用表贴贴装工艺，32个引脚均匀分布在封装本体的四个侧边，引脚间距符合PQFN封装的通用标准，本体为方形扁平无引脚结构，底部带有裸露的散热焊盘，设计PCB封装时需要对应预留散热过孔区域，保证器件工作时的热量能通过焊盘传导到板卡的散热铜箔上。

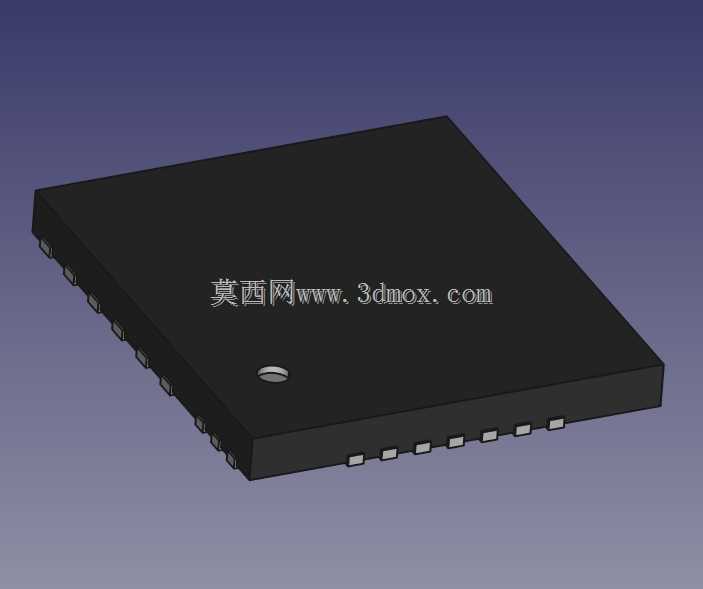

　　建模过程中，首先要还原封装本体的外形特征：黑色塑封主体的边角带有微小的脱模倒角，本体一角设置的圆形定位标记是装配时区分引脚1位置的关键标识，建模时不能遗漏这个特征，否则会导致SMT贴装时的方向识别错误，引发整板焊接报废。侧边的引脚为半蚀刻铜质引脚，贴装时与PCB焊盘形成锡焊连接，建模时要准确还原每个引脚的伸出长度、厚度以及相邻引脚的间距，保证引脚与PCB焊盘的对位精度符合SMT生产的公差要求，避免出现引脚偏移、连锡等焊接缺陷。从实际应用的设计需求来看，这类集成半桥芯片的周边布局需要预留足够的安全间距：功率回路的走线要尽量短，对应的母线电容、自举电容要紧贴芯片的对应引脚布置，

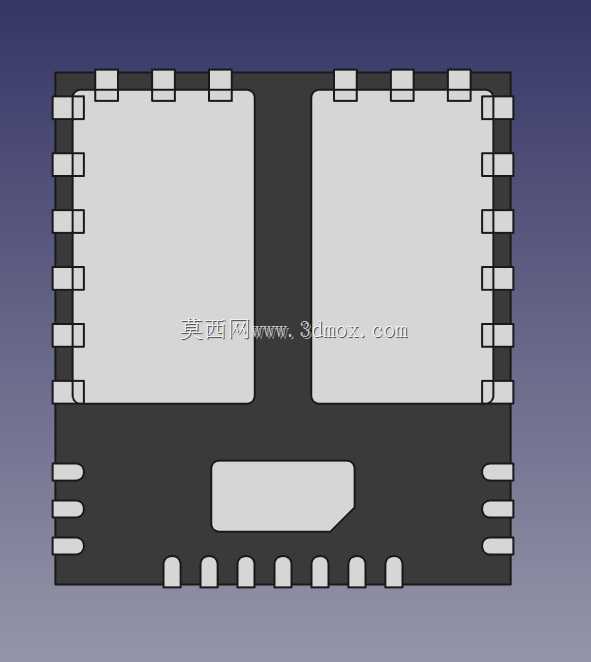

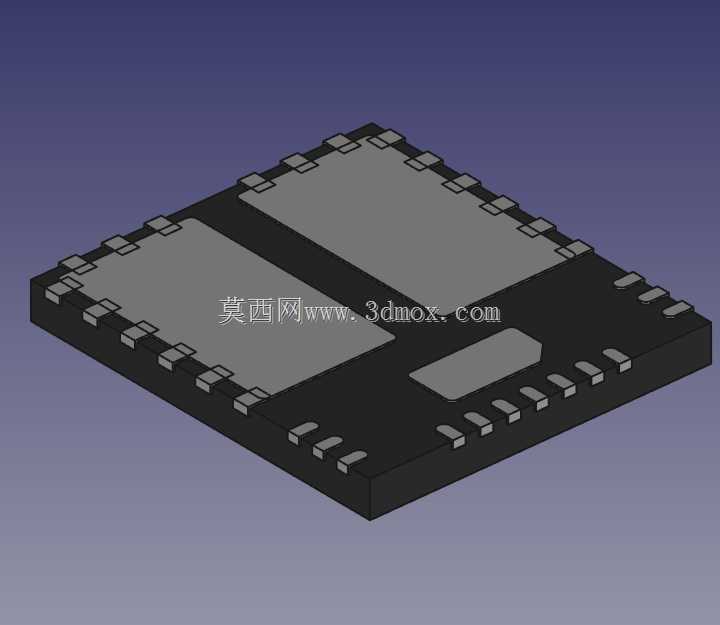

　　三维建模时要同步考虑周边器件的高度干涉问题——该芯片本身塑封高度较低，属于低矮型表贴器件，上方如果有结构件或者散热片覆盖，需要预留至少0.5mm的安全间隙，避免装配时压损塑封本体。另外，芯片底部的散热焊盘在建模时要单独区分出来，因为这个区域在焊接时需要印刷锡膏，同时要对应PCB上的散热过孔阵列，建模时如果忽略这个焊盘的结构，会导致后续热仿真分析时的热阻参数计算出现偏差，无法准确评估器件在额定负载下的温升情况。做整机结构校核时，还要考虑该器件在回流焊过程中的形变公差，塑封本体在高温下的翘曲量要纳入板卡平整度的评估范围，尤其是在多块功率板卡层叠布置的设备中，要保证芯片表面与相邻板卡之间的距离足够容纳焊接后的高度公差，

　　避免出现装配顶碰的问题。不同于插装式功率器件，这类PQFN封装的芯片没有伸出的引脚结构，整体贴装高度低，抗震性能更好，适合在有振动工况的车载电子、工业便携设备中使用，建模时还原的细节越充分，后续做板卡虚拟装配、生产工艺校核、热分布仿真的结果就越贴近实际生产状态，能有效减少打样阶段的试错成本，缩短硬件开发的迭代周期。在贴片机编程的仿真验证环节，准确的三维模型还能用来校验吸嘴拾取位置的合理性，确认吸嘴接触芯片表面时不会压到边角的定位标记或者侧边引脚，保证SMT贴装过程的良率。
