三位置垂直安装绿色直插LED指示灯组件

　　这款三位置垂直排布的绿色LED指示组件，是工业控制板卡、通讯设备、电力监测终端等场景里常用的板载状态指示元件，日常做设备面板状态反馈、通道运行指示、故障点位提示都能用到，三个独立灯珠可分别对应三路信号的状态输出，比单颗指示灯的信息密度更高，能在有限的面板空间里完成多状态的可视化反馈。

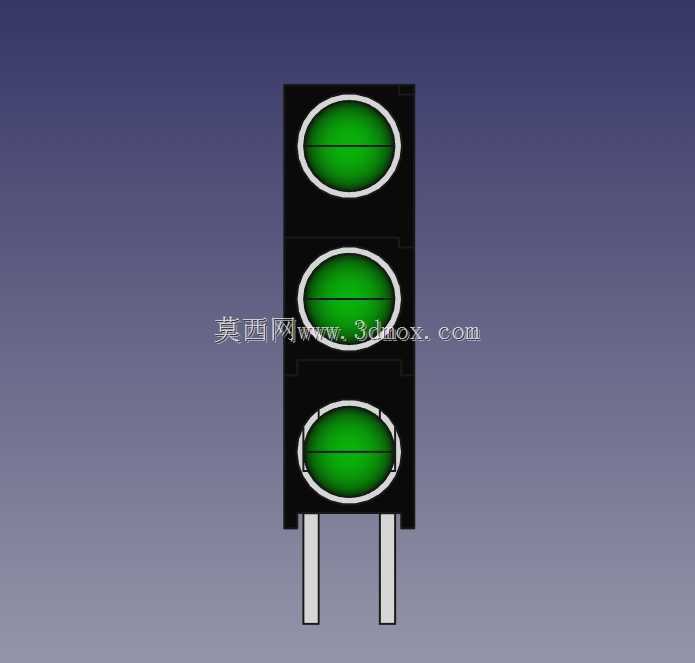

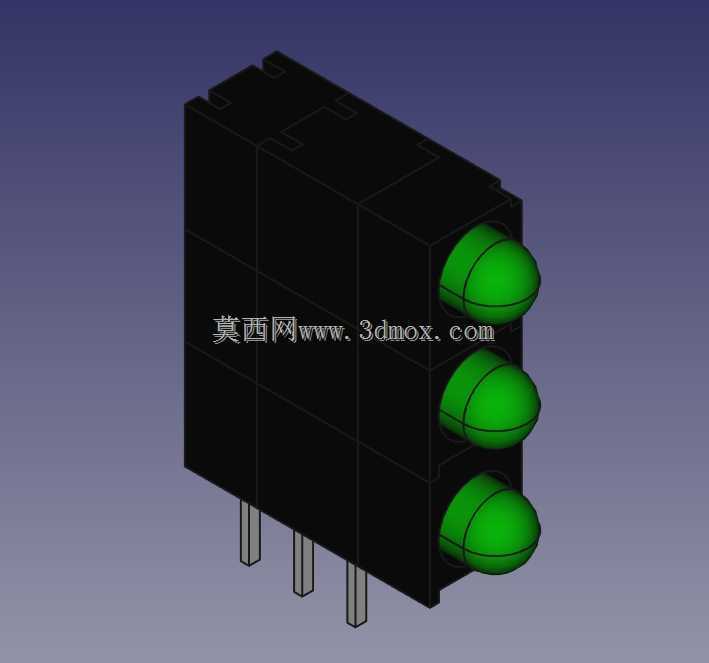

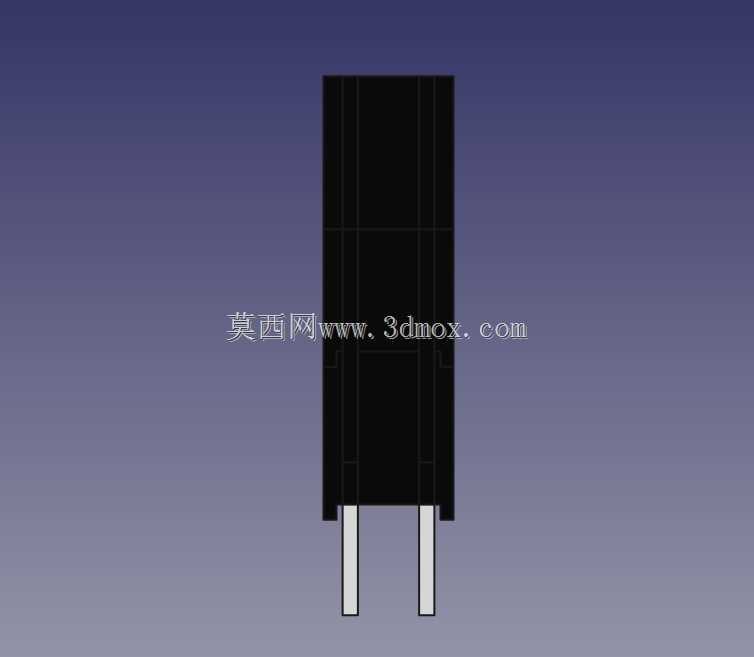

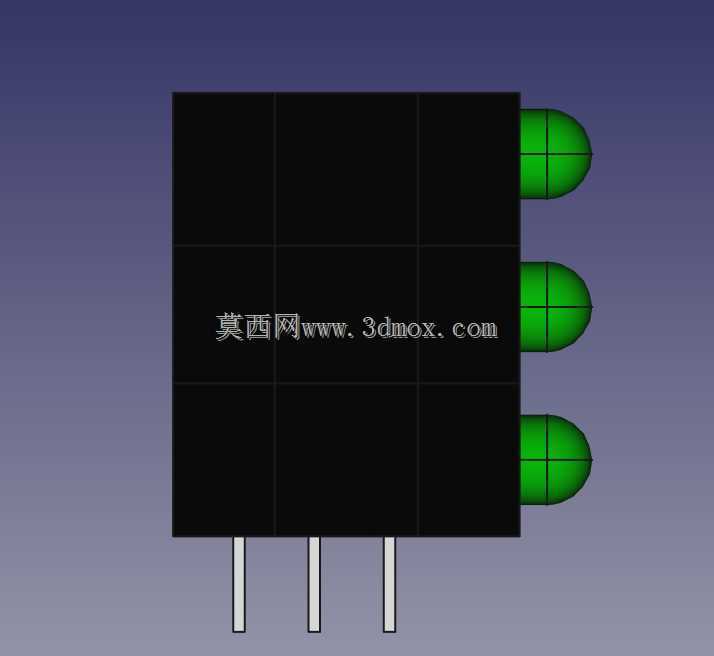

　　从结构设计来看，组件采用黑色绝缘塑壳做主体承载，三颗3mm直径的绿色LED灯珠沿垂直方向等距排布，灯珠头部做半球形聚光设计，出光角度经过调校，在常规操作视角下能清晰识别亮灭状态，不会出现侧方视角漏看的问题。塑壳背部预留的三个直插引脚采用标准通孔间距设计，引脚长度适配常规1.6mm厚度的PCB板波峰焊工艺，焊接后引脚伸出板面的长度控制在合理范围，不会和板底其他元件产生干涉，也不需要额外做剪脚工序就能满足常规装配要求。

　　做PCB布局的时候要注意，这个组件的安装边界需要预留足够的塑壳卡位空间，塑壳侧面的定位凸台要和PCB上对应的定位孔匹配，过波峰焊的时候可以起到辅助固定的作用，避免焊接过程中元件偏移导致引脚虚焊。三个灯珠的引脚分别对应独立的信号回路，设计电路的时候可以给每路灯珠搭配对应的限流电阻，根据实际供电电压调整电阻阻值，保证灯珠工作在额定电流范围内，延长使用寿命。

　　实际选型应用的时候，这类垂直排布的三联LED特别适合用在窄条型的设备面板上，比如机架式交换机的端口状态指示、工业PLC模块的通道运行指示、电源柜的回路状态提示，垂直排布的方式和设备面板上的竖向标签位一一对应，操作人员查看状态的时候可以快速对应标签和指示灯，不会出现横向排布时的对位偏差问题。塑壳采用的黑色阻燃料能满足工业设备的阻燃等级要求，在设备内部高温工作环境下不会出现塑壳变形、异味的问题，灯珠和塑壳之间的装配采用卡扣式固定，长期受设备振动影响也不会出现灯珠移位、引脚脱焊的情况。

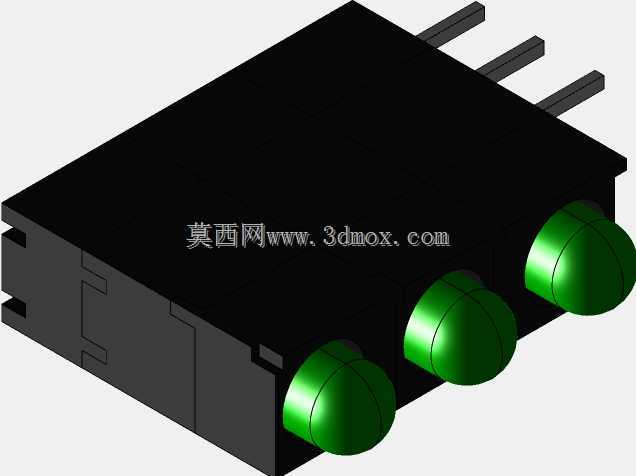

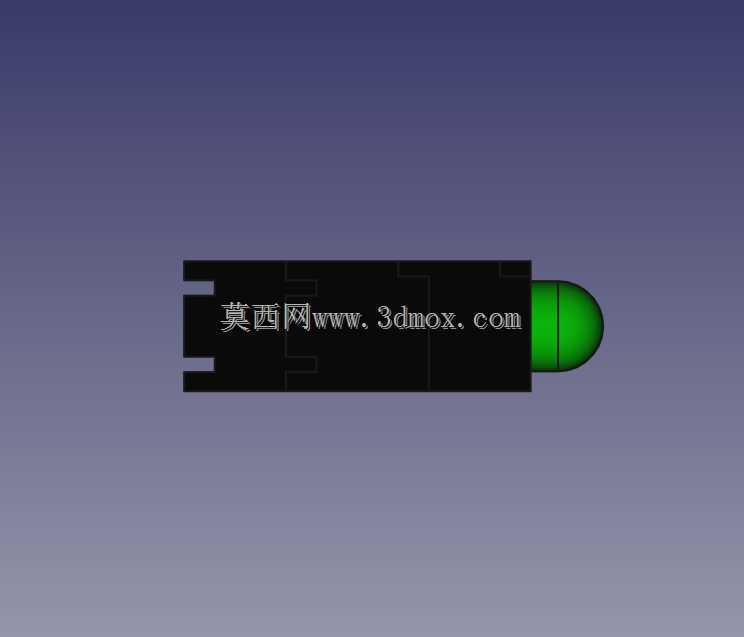

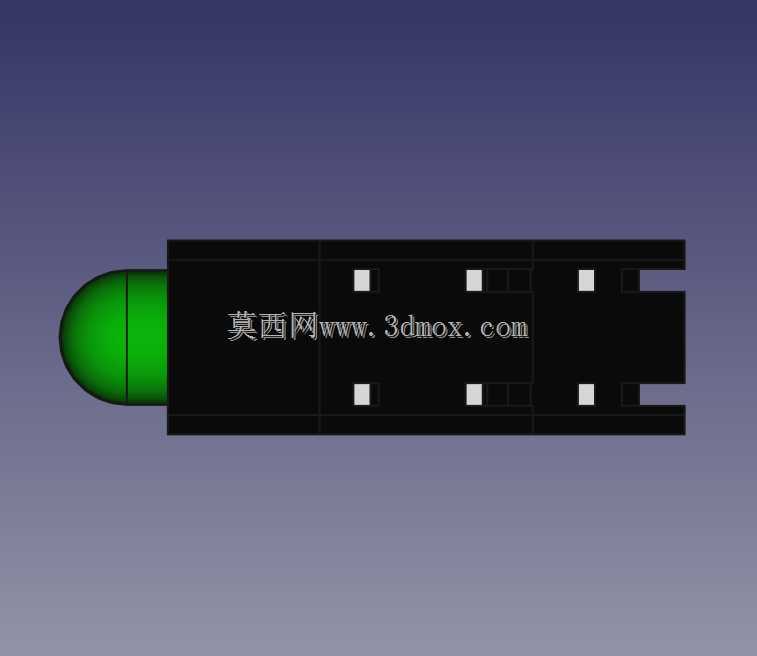

　　建模的时候要注意还原塑壳表面的细微卡位结构，这些结构是生产时模具顶针的对应位置，也是装配时和面板卡扣配合的关键点位，不能做简化处理，否则导出的模型做结构干涉检查的时候会出现误差，导致实际生产装配时面板和元件卡合不到位。引脚的直径和伸出长度要严格按照 datasheet 里的参数做建模，做PCB封装的时候要对应引脚的坐标位置，避免出现封装和元件不匹配导致的无法插装问题。灯珠头部的半球曲面要做光滑处理，渲染的时候可以还原绿色透明灯罩的透光质感，方便做设备面板的效果预览时能直观看到最终的装配视觉效果。

　　在设备维护场景下，这类直插式LED组件如果出现单颗灯珠损坏，可以直接通过拆焊更换，不需要整体更换整个组件，后期维护成本更低，相比贴片式的LED组，直插结构的抗振动性能更好，在有持续振动的工业设备场景下使用寿命更长。设计安装孔位的时候，要注意塑壳和PCB板面之间的贴合间隙，预留0.1mm左右的公差余量，避免因为PCB板面的阻焊层厚度误差导致元件插装后翘起，影响焊接可靠性。
