CBI双位置双电平绿色LED指示灯组件

　　在工业控制机柜、通讯设备面板、小型机电装置的状态指示设计中，这类双位双电平LED组件是非常常用的状态反馈元件，很多做面板布局、PCB板级互联的结构工程师在选型阶段，都会优先考虑这类集成式的指示组件，避免单独排布两颗独立LED带来的装配公差、面板开孔对位偏差、发光角度不一致的问题。从实际使用场景来看，这类元件主要承担设备双状态同步指示的功能，比如电源与运行状态、正常与告警状态、两路独立通道的工作状态反馈，相比单颗LED只能反馈单一逻辑电平的局限，双位集成的结构可以在极小的面板占用空间内实现两路独立光信号输出，在紧凑型工控模块、嵌入式控制板卡、小型信号采集终端的面板设计中，能大幅压缩指示区域的布局空间，给按键、接口、标识区域留出更多设计余量。

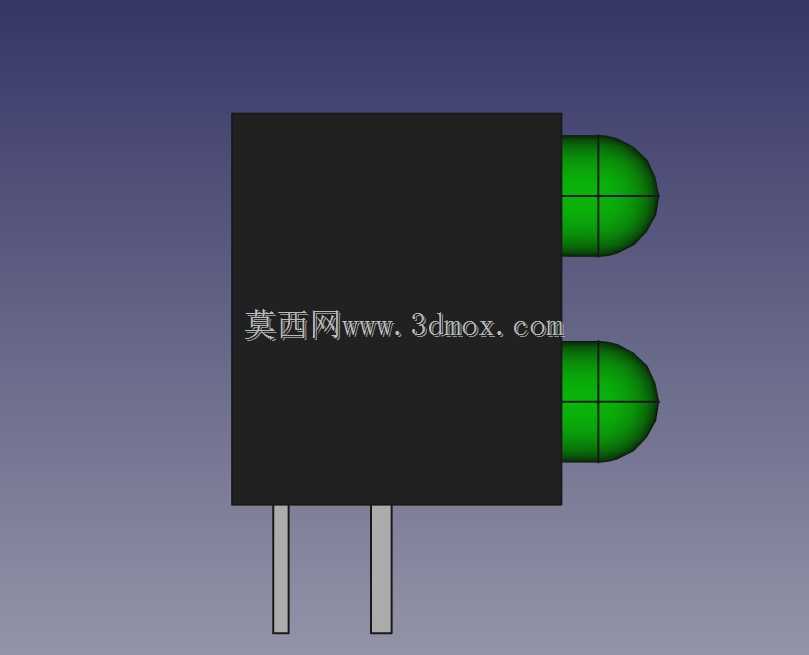

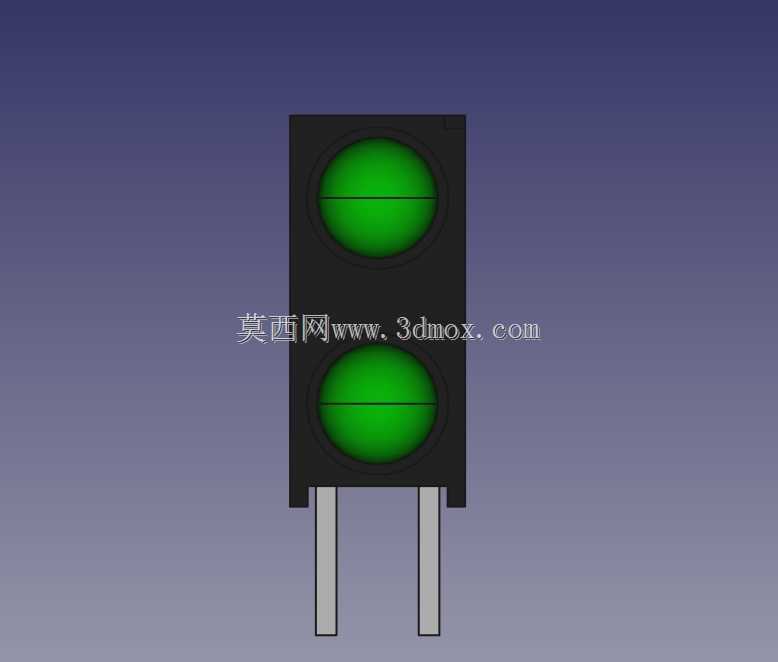

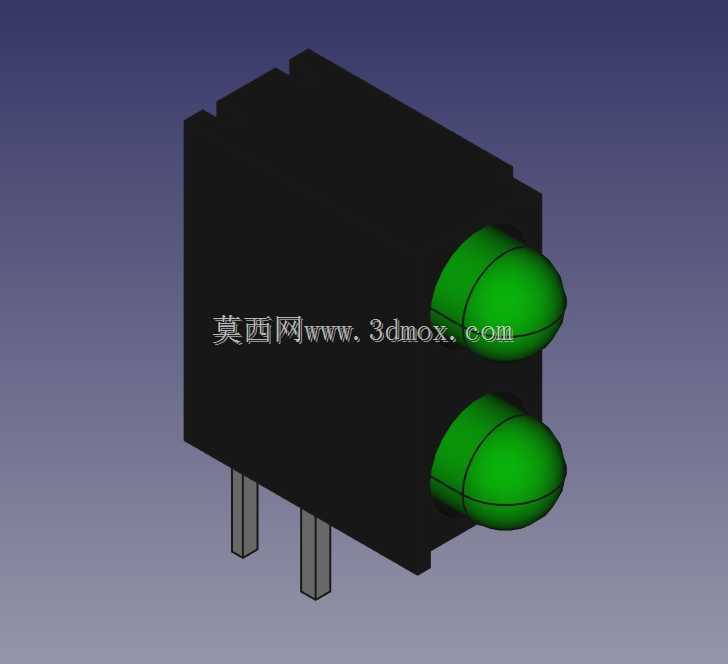

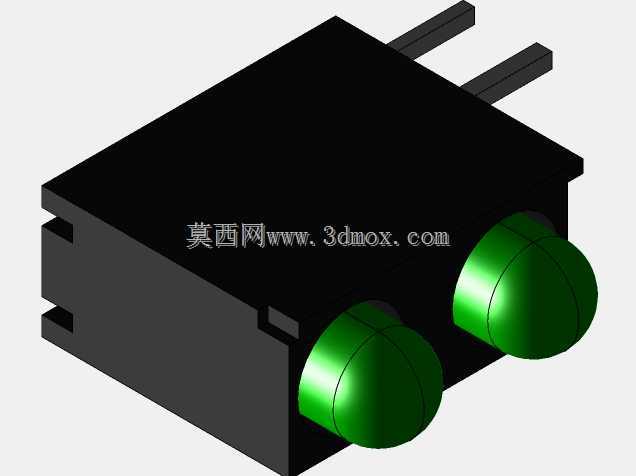

　　从产品本身的功能特性来看，这款双电平LED采用两颗独立的绿色发光单元，集成在同一个黑色绝缘基座内，基座后侧伸出两根直插式引脚，采用通孔焊接的方式与PCB板固定，这种直插通孔的安装方式相比表贴元件，在手工焊接、小批量试制、维修更换场景下的操作便利性更高，同时引脚与基座的结合强度更好，在设备存在小幅振动的使用场景下，不容易出现表贴元件常见的虚焊、掉件问题。两颗发光端采用半球形聚光结构，这种曲面透镜设计可以把LED芯片发出的光线做适度汇聚，相比平面封装的LED，在室内常规光照环境下的可视角度、可视距离表现更优，操作人员在设备正面120度视角范围内都可以清晰识别发光状态，不需要刻意正对面板观察，适配车间设备、机架式安装设备的日常巡检需求。

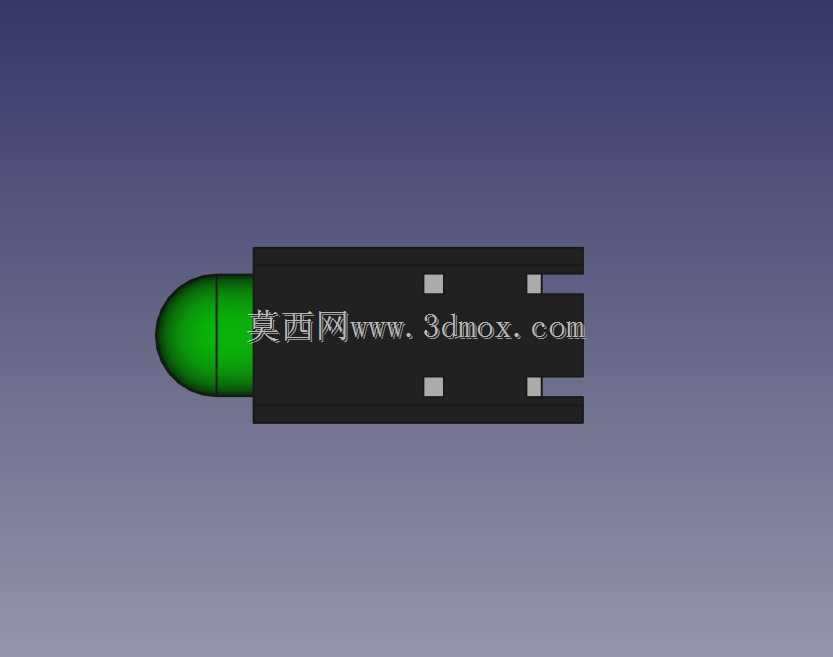

　　在设计思路层面，这款组件的结构做了很明确的功能分区：黑色的基座主体采用遮光性良好的工程塑料注塑成型，一方面作为两颗LED芯片的承载结构，固定芯片与引脚的相对位置，保证焊接后两颗发光头的中心距、伸出高度完全一致；另一方面黑色遮光材质可以避免两颗独立LED之间出现串光问题，当其中一颗点亮、另一颗熄灭时，不会因为基座透光导致熄灭侧出现余光，造成状态识别混淆。基座两侧设计有定位卡位结构，在面板安装时可以和面板开孔的卡槽配合，限制组件的转动与轴向窜动，不需要额外点胶或者加装固定压片，就能保证组件与面板的装配位置稳定，长期使用不会出现松动偏移。后侧的直插引脚做了等长设计，引脚间距符合常规通孔PCB的网格排布标准，在PCB Layout阶段不需要单独调整焊盘间距，直接套用标准2.54mm网格的通孔焊盘即可，降低板级设计的适配成本。

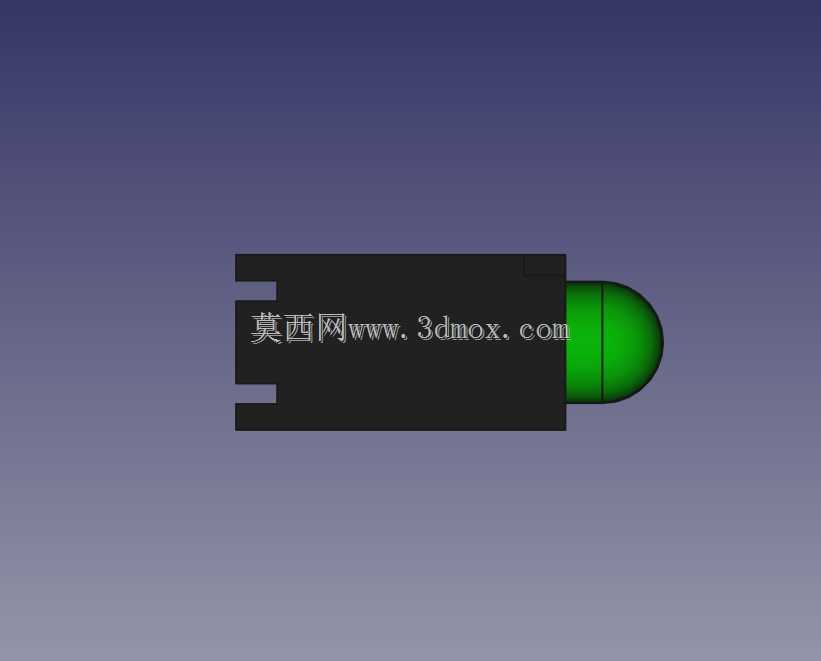

　　从外形尺寸与安装边界来看，这款组件的基座主体为方正的块状结构，整体厚度控制在适配常规薄面板安装的范围内，发光半球的突出高度经过优化，既不会因为突出过多在设备运输、装配过程中被磕碰损坏，也不会因为突出过短导致面板遮挡发光角度。安装时需要注意的边界条件主要有几个维度：首先是面板开孔尺寸，需要匹配基座前端的外形轮廓，开孔公差控制在±0.1mm范围内，既保证组件可以顺利卡入，又不会因为间隙过大出现装配松动；其次是PCB板与面板的相对距离，要匹配引脚的长度，保证焊接后引脚穿过PCB焊盘的露出长度符合焊接工艺要求，同时基座尾部与PCB表面保留0.2-0.3mm的间隙，避免注塑基座的成型公差顶到PCB表面造成焊接虚接；另外在布局时，组件周围3mm范围内不要布置过高的其他元件，避免遮挡发光路径，同时给焊接操作留出足够的烙铁操作空间。

　　在实际选型适配过程中，这类双位LED组件的发光一致性是很重要的考量指标，集成式结构的两颗LED因为是同批次封装，发光亮度、色温的一致性远高于单独选装两颗独立LED，在做状态指示时不会出现两颗灯亮度差异明显的问题，提升设备面板的整体观感。另外基座的耐温特性也适配常规波峰焊、手工焊的温度曲线，不会因为焊接高温导致基座变形、透镜移位，满足批量生产的工艺要求。在做三维建模调用时，需要重点核对引脚间距、基座外形、发光头的中心距与突出尺寸，保证虚拟装配时面板开孔、PCB焊盘、安装卡位的位置完全匹配，避免实际装配时出现干涉、装不上的问题，尤其是在做紧凑型设备的内部结构布局时，这类小元件的安装边界如果核对不到位，很容易在样机装配阶段出现和周边结构件、接线端子的空间冲突，拖慢项目迭代进度。
