EPCOS通孔压敏电阻S20K300结构建模

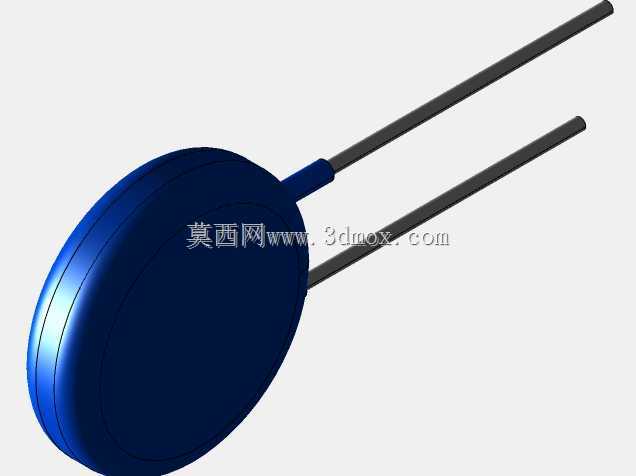

　　在工业控制板卡、消费类电源、车载电控模块的PCB布局阶段，直插式压敏电阻的选型与装配校核是EMC防护设计环节里不可跳过的步骤，这款S20K300规格的通孔压敏电阻，常被布置在交流电源输入端口的前端，与保险丝、安规电容、共模电感组成一级浪涌防护回路，用来吸收电网侧窜入的雷击浪涌、操作过电压能量，避免后端的整流桥、PWM控制芯片、功率开关器件被瞬时高压击穿。从实际建模的结构细节来看，这款元件的主体是圆饼状的氧化锌陶瓷基体，外部包裹深蓝色的绝缘封装层，封装边缘做了圆滑的圆弧过渡，没有尖锐的棱角，在批量波峰焊工序里可以减少封装层与周边元件的剐蹭风险，也能避免积尘后出现沿面放电的隐患。两根平行的直插引脚从封装体的同一侧引出，

　　引脚采用镀锡铜包钢材质，既有足够的机械强度，在插入PCB通孔后也能保证良好的焊锡浸润性，建模时特意还原了引脚与封装体衔接处的蓝色绝缘护套结构，这个护套的作用是避免焊接时高温顺着引脚传导到陶瓷基体内部，造成封装材料与陶瓷层之间出现热应力开裂，同时也能增加引脚根部的抗弯折能力，在产线工人手工插装或者自动插件机作业时，不会因为引脚受力出现根部断裂的问题。做PCB封装匹配的时候，需要注意这款元件的安装边界：圆饼主体的直径对应20mm规格的尺寸，引脚中心距需要严格匹配元件实际引脚间距，避免出现插装时引脚别劲、导致元件本体翘起贴不到板面的问题；引脚伸出PCB背面的长度建议控制在2-3mm，既保证焊锡能够充分包裹引脚形成合格的焊点，

　　也不会因为引脚过长在剪脚工序时崩掉焊盘，或者在后续装配时与外壳、散热片发生干涉。在不同的应用场景里，这款压敏电阻的安装方式也有细节差异：在开放式的电源板上，通常会让元件本体距离PCB板面留出1-2mm的间隙，利用元件下方的空隙增加散热路径，避免压敏电阻在持续承受工频过电压时热量堆积加速老化；在灌封类的电源模块里，则需要让元件本体完全贴合板面，减少灌封胶填充时的气泡残留，保证整体绝缘性能一致。建模过程中还需要注意，压敏电阻的引脚是有一定塑性变形能力的，在实际装配时如果遇到周边元件布局冲突，可以小幅度调整引脚的张开角度，但调整范围不能超过引脚根部护套的允许形变范围，否则会破坏内部陶瓷与引脚的电连接结构，导致防护失效。

　　从功能特性的角度来说，这款压敏电阻的直流击穿电压、通流容量参数匹配300V等级的交流输入回路，在选型校核时，三维模型可以直接导入PCB装配环境，检查元件与周边安规电容、保险丝座、输入端子的安全电气间隙，尤其是在高压强电区域，不同电位元件之间的爬电距离必须满足安规标准要求，通过三维模型的干涉检查，可以提前发现二维原理图封装绘制时的尺寸偏差，避免打样后出现元件装不上、安全距离不足的问题，减少样机迭代的次数。另外在做整机结构的热仿真时，这个模型也可以作为热源参与仿真计算，压敏电阻在正常工作状态下的漏电流极小，自身发热量很低，但在吸收浪涌能量后的短时间内会有明显的温升，建模时还原的封装材质、引脚导热路径参数，可以让仿真结果更贴近实际工作状态，帮助工程师评估周边热敏元件的布局合理性，比如避免把温度敏感的采样电阻、光耦器件直接布置在压敏电阻的正下方，防止浪涌冲击后的温升影响采样精度。
