S20K250型EPCOS通孔压敏电阻器结构

　　在工业控制板卡、民用电源回路、汽车电子低压配电模块的电路设计环节，过压浪涌防护是绕不开的可靠性设计要点，这款直插式压敏电阻，就是针对这类场景做浪涌钳位防护的核心无源元件。做PCB布局的时候，首先要关注它的安装边界，圆饼状的本体直径对应S20规格的20mm量级，两根平行直插引脚的中心距是这类大尺寸压敏的常规间距，引脚直径适配常规1.0mm左右的PCB钻孔尺寸，波峰焊、手工焊都能适配，不会出现引脚过粗插不进、过细焊接虚位大的问题。

　　从功能特性来说，这款压敏电阻属于氧化锌基的非线性伏安特性元件，正常工作电压下本体呈现高阻态，漏电流控制在微安级别，不会对主回路的正常供电造成额外损耗；当回路出现雷击浪涌、操作过压、电源投切尖峰的时候，元件阻抗会在纳秒级时间内骤降，把回路两端的电压钳位在安全阈值内，避免后端的MCU、功率器件、电容等敏感器件被过压击穿。和同参数的贴片压敏相比，这种大尺寸直插结构的通流容量更大，能承受单次数千安培的8/20μs浪涌冲击，适合用在电源入口、大功率负载切换节点这类浪涌能量大的位置，不用多颗并联就能满足防护等级要求，能节省板上的布局空间。

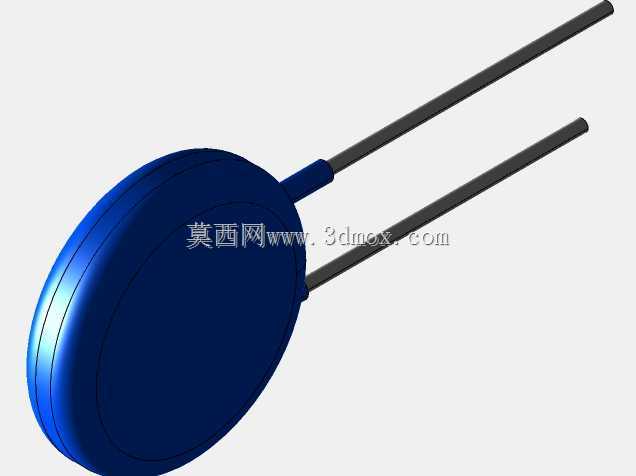

　　设计建模的时候，要还原它的实际结构细节：圆饼本体是环氧包封的绝缘层，表面做了哑光的深蓝色阻燃涂层，符合UL94V0阻燃要求，引脚是镀锡铜包钢材质，既有足够的刚性支撑本体，焊接的时候也能保证焊锡的浸润性，不会出现引脚氧化吃锡不良的问题。建模时要注意引脚的伸出长度，常规出厂引脚长度是20mm左右，实际生产中可以根据PCB的板厚、焊接工艺要求剪脚，预留3-5mm的焊接长度即可，过长的引脚会增加额外的引线电感，在高频浪涌场景下会影响钳位效果，布局的时候尽量让元件贴近被保护的端口，缩短引线长度。

　　实际选型应用的时候，要匹配回路的持续工作电压，这款250V规格的产品，适合用在AC220V的民用供电回路、DC300V以内的工业直流回路里，持续工作电压下不会出现本体发热、参数漂移的问题。和陶瓷气体放电管、TVS二极管搭配做多级防护的时候，它作为前级的粗防护元件，承担大部分浪涌能量的泄放，后级的TVS做精细钳位，能兼顾大通流和高精度钳位的需求。建模的时候要注意本体和周边元件的安全间距，因为浪涌泄放的时候本体两端会出现短时的高电压，和周边走线、金属壳体的爬电距离要满足安规要求，250V交流回路里至少留3mm以上的爬电间隙，避免出现沿面放电的问题。

　　很多新手工程师做布局的时候，容易把这类大尺寸直插元件放在PCB的边缘位置，过波峰焊的时候容易出现本体歪斜、引脚浮高的问题，建模的时候可以预留本体的定位丝印，在圆饼本体的投影位置画一圈丝印线，生产的时候可以作为插件对位的参考，保证元件插装到位，不会出现本体贴板过紧导致涂层磨损、或者浮高过高导致引脚受力断裂的问题。另外要注意，这类元件不能用在持续过压的回路里，如果回路长期存在超过压敏电压的过压情况，元件会持续导通发热，最终出现击穿短路甚至起火的问题，所以实际应用中一般会和熔断器搭配使用，在元件失效的时候及时切断回路，避免故障扩大。

　　从结构可靠性来说，环氧包封的本体能抵御常规的潮湿、盐雾环境，在普通工业环境、室内民用设备里不需要额外做三防处理就能满足使用寿命要求，如果是在户外高湿、高腐蚀的场景下应用，可以在元件本体表面刷涂三防漆，进一步提升绝缘防护能力，注意不要把三防漆涂到引脚的焊接位置，避免影响焊接可靠性。
