16针DIP双列直插集成电路插座结构

　　在电路板组装、电子设备试制以及小批量工控板卡开发场景里，这类16针双列直插集成电路插座是板级连接里极为常用的基础连接件，很多做硬件开发、结构适配的工程师在做PCB布局时，都会提前预留这类插座的安装位，避免直接焊接芯片带来的拆换损伤。从实际使用场景来看，它主要用来承载标准16引脚双列直插封装的集成电路，不管是运放、逻辑芯片、小型单片机还是接口驱动芯片，只要引脚间距、排距符合对应规格，都能通过这个插座实现和PCB板的可拆卸连接，省去反复焊接芯片的麻烦，尤其是在芯片调试、程序烧写阶段，不用反复加热焊盘，能大幅降低PCB焊盘脱落、芯片引脚受热损伤的概率。

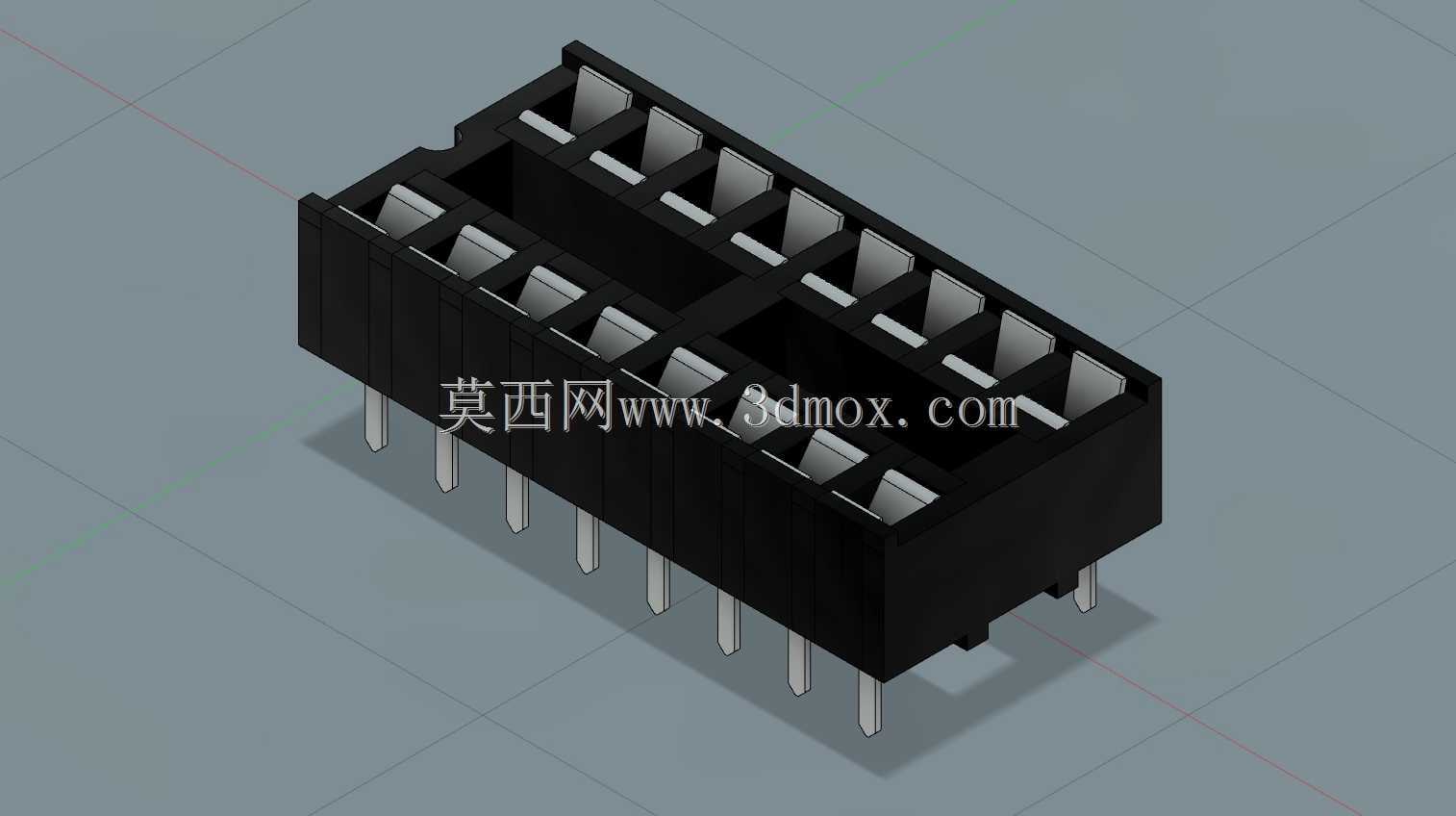

　　从结构设计思路来看，这个插座采用了上下分体式的绝缘基座加接触弹片加直插引脚的组合结构，黑色绝缘基座采用耐高温的工程塑料注塑成型，一方面要保证每一列的8个接触腔完全独立，避免相邻引脚之间出现爬电、短路的问题，另一方面基座的中部做了凸起的分隔筋，刚好对应双列直插芯片两排引脚中间的本体间隙，芯片插入时能起到导向定位的作用，不会出现引脚偏移怼不到接触位的情况。每一个接触位内部都采用了弹性铜质接触片，接触片做了镀锡或者镀金的表面处理，既保证导电性能稳定，也能提升抗锈蚀能力，接触片的结构是双侧抱合式的，当芯片引脚插入时，弹片从两侧夹紧引脚，接触电阻能控制在极低的范围，不会因为设备振动、温度变化出现接触不良的问题。插座下方的引出引脚是直插式设计，引脚直径和标准0.6mm左右的过孔适配，引脚长度刚好满足波峰焊或者手工焊接的吃锡要求，不会因为引脚过长导致焊接后和板上其他元件干涉，也不会因为引脚过短导致焊锡浸润不足。

　　从尺寸和安装边界来说，这款插座遵循标准16针DIP插座的尺寸规范，引脚间距为2.54mm也就是常说的100mil密耳间距，两排引脚之间的排距是7.62mm也就是300mil密耳，刚好匹配市面上绝大多数通用16脚DIP封装芯片的引脚尺寸，也完全适配EDA软件里标准封装库的焊盘布局，工程师在做PCB设计时直接调用标准DIP16封装的焊盘，不需要单独调整尺寸就能完成安装。安装时需要注意，插座的引脚要和PCB上的过孔完全对齐，压入时要保证基座和PCB板面平行，避免个别引脚弯折导致焊接后虚焊，插座本体的高度在焊接完成后会高出PCB板面大概8mm左右，在做板卡堆叠、机箱内部空间规划时，要预留出这个高度的安装空间，避免上方的结构件、其他板卡压到插座或者插在上面的芯片。另外在做三维建模时，这个插座的所有倒角、拔模角度都按照实际注塑件的工艺要求做了还原，基座边缘的脱模斜度、接触腔的内部让位、引脚的根部加强结构都和实物一致，不管是做整机结构的干涉检查，还是做板卡装配的模拟，都能直接调用，不会出现尺寸偏差导致的装配问题。在实际选型时，还要注意使用场景的温度范围，普通工程塑料材质的插座适用温度范围在-40℃到105℃之间，基本能覆盖绝大多数民用、工控电子设备的使用要求，如果是高温环境下使用的设备，还需要选择耐高温材质基座的同规格插座，但安装尺寸是完全通用的。
