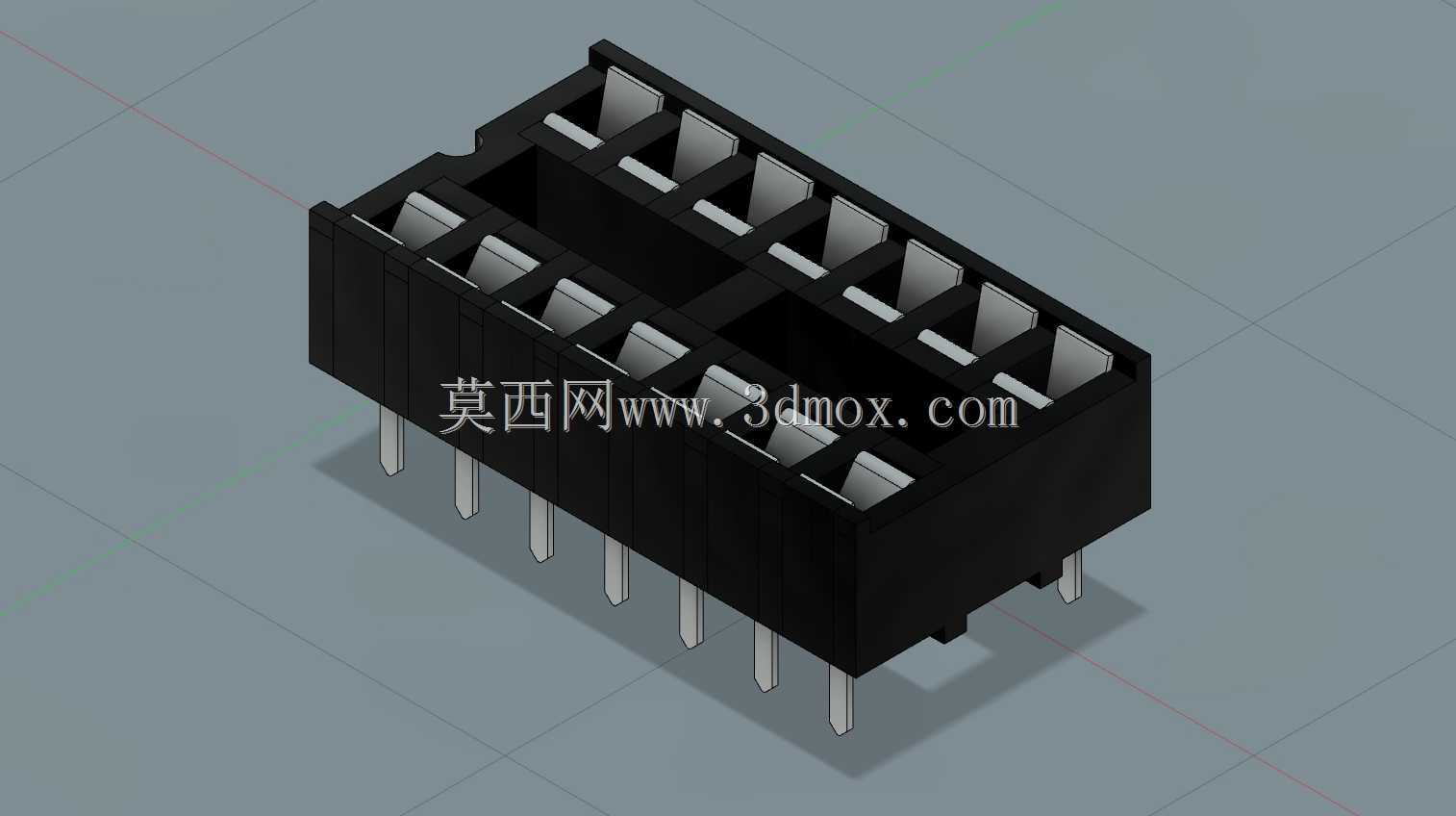

14针双列直插IC插座电子接插件结构

　　在电路板原型开发、小批量电子设备试制以及老旧工控板卡维修场景中，双列直插式IC插座是极为常用的板载连接部件，这款14针规格的插座，适配标准14脚DIP封装的各类集成电路，包括通用逻辑芯片、小型运算放大器、低端微控制器等常见器件，能避免芯片直接焊接在PCB上带来的拆换损伤问题。从实际使用场景来看，不管是高校电子实验室的学生课程设计、创客群体的开源硬件迭代，还是工业控制板卡的后期芯片升级维护，这类插座都能大幅降低器件更换的操作难度，不需要对芯片引脚进行反复焊接，只需要将芯片引脚对准插座的插孔垂直压入即可完成安装，需要更换芯片时用一字起子从两端轻轻撬动就能取下芯片，不会对PCB焊盘造成拉扯损伤。

　　这款插座的设计完全遵循标准DIP封装的尺寸规范，两排引脚的间距为300密耳也就是7.62mm，同排相邻引脚的中心间距为100密耳即2.54mm，这个尺寸和通用面包板、万能板以及标准PCB设计软件内的DIP14封装焊盘完全匹配，不需要额外调整封装尺寸就能直接导入PCB布局使用。插座的主体采用黑色绝缘工程塑料注塑成型，材料具备足够的耐高温特性，能够适配波峰焊、回流焊的常规焊接温度，不会在焊接过程中出现基座软化变形、插孔移位的问题。内部的接触件采用弹性铜合金材质，表面做镀锡处理，既保证了和芯片引脚、PCB焊盘的良好导电接触，也具备足够的插拔弹性，多次插拔后依然能保持足够的接触压力，不会出现接触不良、引脚松动的情况。

　　从安装边界来看，这款插座焊接到PCB上之后，基座本体距离板面的高度约为5mm，引脚伸出焊盘背面的长度约为3mm，布局时需要注意在插座两侧预留至少2mm的操作空间，方便芯片的插拔操作，同时要避免在插座正下方布置高度超过3mm的板载元件，防止插座安装后和下方元件产生结构干涉。插座的每一个插孔都做了导向倒角设计，芯片插入时不需要完全精准对准孔位，稍微倾斜的引脚顺着倒角就能顺利滑入插孔，降低了安装过程中引脚折弯的概率。两排引脚的位置度公差控制在0.1mm以内，和标准DIP14芯片的引脚公差完全适配，不会出现个别引脚对不准插孔无法插入的情况。

　　在电路设计阶段，这类插座的三维模型导入PCB装配环境后，可以直接用来验证板卡的整体装配高度，检查插座和周边外壳、散热片、其他接插件的空间间隙，避免生产组装时才发现结构干涉问题。尤其是在做紧凑型电子设备的结构设计时，精确的插座模型能帮助设计师合理规划板上元件的布局密度，在有限的外壳空间内最大化利用板面面积，同时预留足够的操作空间方便后期维护。和直接焊接芯片的方式相比，使用这类插座虽然会增加少量的板上高度占用，但对于需要频繁更换芯片做调试的开发场景，或者是后期可能需要升级芯片固件、更换故障芯片的工业设备来说，带来的维护便利性远超过微小的空间成本。另外，插座的绝缘基座把芯片引脚和板面之间隔开了一小段距离，在潮湿、多粉尘的工业应用场景下，也能一定程度降低引脚间爬电、短路的风险，提升板卡运行的稳定性。
