12针DIP直插式IC连接插座结构设计

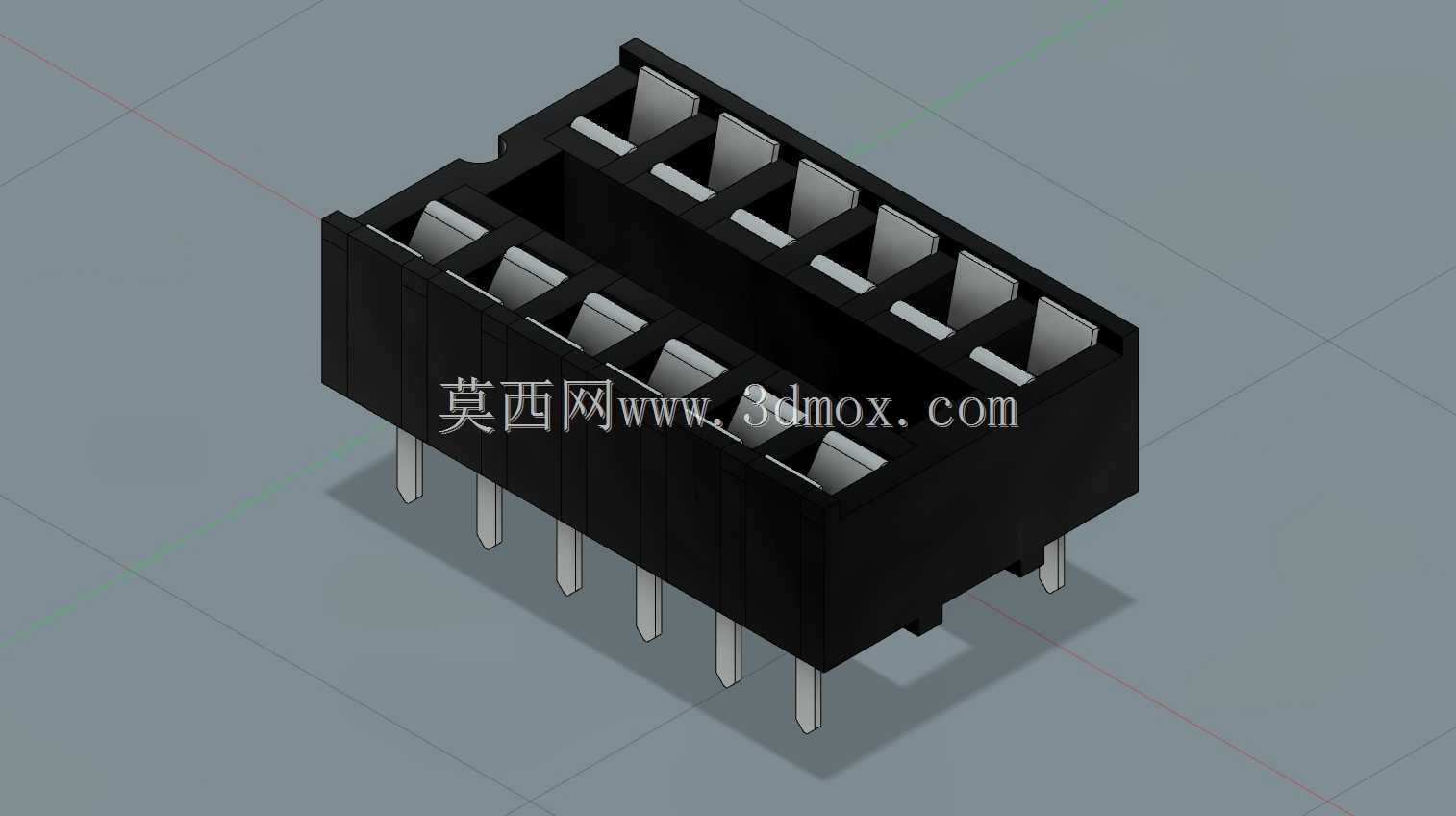

　　在电路板原型开发、小批量电子设备试制以及教学实验板搭建场景中，直插式IC插座是经常用到的板间连接部件，这类部件不需要将芯片直接焊接在PCB板上，既可以避免焊接高温对芯片造成的损伤，也能在芯片损坏需要更换时快速拆装，不用反复拆焊焊盘，对经常需要更换芯片做功能验证的开发场景来说实用性极强。这次设计的12针DIP结构IC插座，采用双列对称排布的接触端子，端子间距采用行业通用的100密耳也就是2.54mm标准间距，两排端子之间的跨距为300密耳即7.62mm，完全匹配常规双列直插封装芯片的引脚尺寸，不需要额外调整PCB封装尺寸，能直接适配市面上绝大多数同规格的DIP-12封装芯片，包括逻辑芯片、小型运放、接口转换芯片等常用器件。

　　从结构设计的角度出发，插座主体采用耐高温绝缘工程塑料作为基座材质，基座内部为每一个接触端子设计了独立的限位卡槽，端子装配时从基座底部压入卡槽，卡槽的过盈尺寸经过反复调整，既能保证端子装配后不会出现松脱、移位的问题，也不会因为压入量过大导致塑料基座出现撑裂、内应力集中的隐患。接触端子采用弹性铜合金材质冲压成型，接触部位设计成弧形抱合结构，当芯片引脚插入时，弹性结构会产生持续的抱紧力，保证引脚和端子之间的接触电阻稳定，不会因为设备运输过程中的振动、长期使用后的应力松弛出现接触不良的问题；端子的焊接端采用直插式设计，引脚长度经过核算，穿过标准1.6mm厚度的PCB板后露出2.3mm左右的长度，刚好满足波峰焊或者手工焊接的吃锡要求，不会因为引脚过长导致焊接后相邻引脚连锡，也不会因为引脚过短导致焊锡浸润不足、焊接强度不够。

　　设计过程中重点考虑了插座的安装边界问题，基座的外形尺寸在满足端子排布和结构强度的前提下尽可能做了紧凑化处理，基座长度方向的总尺寸控制在17.8mm，宽度方向为10.2mm，基座本体高度为8.5mm，安装时在PCB上预留的占位尺寸只需要比基座外形各大0.5mm即可，不会占用过多的板上空间，对于板上器件密度较高的控制板来说，能有效提升板面利用率。基座顶部的插孔入口做了0.3mm的导向倒角，芯片插入时不需要完全对准孔位，顺着倒角就能顺利滑入接触端子的抱合位置，降低装配时的对位难度，也能避免硬插导致的芯片引脚弯折、端子变形问题。基座底部和PCB接触的面设计了0.2mm高度的定位凸点，装配插座时凸点可以卡入PCB上预先加工的定位孔中，过波峰焊的时候不会因为焊锡的流动冲击力导致插座偏移、歪斜，省去了装配时反复调整位置的工序。

　　在实际应用场景中，这类IC插座除了用来安装直插式IC芯片，也可以作为双排直插接插件使用，用来实现两块电路板之间的信号连接，只要匹配对应间距的直插排针，就能实现板对板的可拆卸连接，在模块化的电子设备中，这种连接方式拆装方便，连接可靠，成本也远低于板对板连接器。设计时也考虑了长期使用的可靠性，端子表面做了镀锡处理，既能提升焊接性能，也能防止铜质端子长期暴露在空气中氧化导致接触电阻升高；绝缘基座的材质满足UL94-V0级阻燃要求，在设备出现异常过流、局部高温的情况下不会出现自燃的问题，符合电子设备的安全规范要求。

　　建模过程中对所有的配合尺寸都做了公差匹配，端子和基座卡槽的配合采用H7/p6的过盈配合公差，保证装配后的紧固度；插孔和芯片引脚的配合间隙控制在0.15mm以内，既保证引脚能顺利插入，也不会因为间隙过大导致接触松动。建模时还原了实际生产中的所有工艺细节，包括基座上的注塑进胶点痕迹、端子冲压时的工艺缺口、焊接端的倒角结构，模型可以直接用来做PCB装配的干涉检查，也能导出为通用格式导入EAGLE、Altium Designer等PCB设计软件作为3D封装库使用，在做板级3D布局时能直观检查插座和周边器件的高度间隙、安装干涉问题，避免实际生产装配时出现器件碰撞、装不进去的问题。
