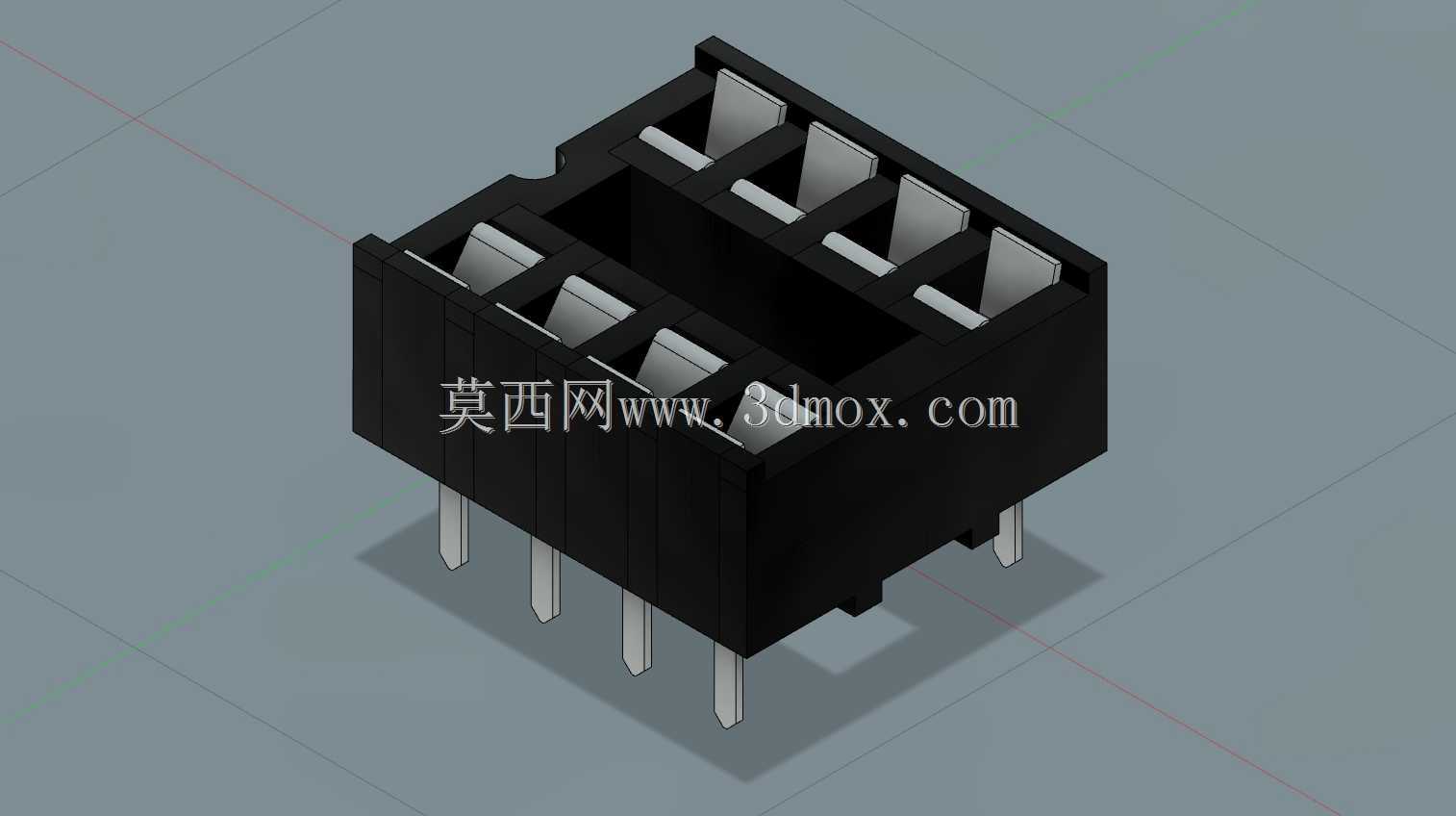

8针DIP封装直插式IC连接插座结构

　　在电路板组装与电子设备装联的实际作业场景里，这类8针直插IC插座是板级连接里非常常见的基础互联部件，主要承担双列直插封装集成电路与印制电路板之间的可拆卸式连接功能，避免IC直接焊接在板上带来的后期更换、调试拆焊损伤焊盘的问题，在原型验证、小批量试制设备、需要定期更换芯片的工控板卡上应用十分普遍。从结构设计逻辑来看，这款插座采用标准双列对称布局，每列排布4个接触端子，总计8个连接位，适配引脚间距100mil的标准8针DIP封装芯片，也就是行业内通用的2.54mm引脚间距规格，接触端子采用插针式设计，插针部分为直型结构，适配PCB板上对应孔径的金属化过孔，焊接后可与电路板形成可靠的电气与机械连接。

　　插座的主体绝缘基座采用耐高温工程塑料注塑成型，基座内部为每个接触端子设计了独立的定位卡槽，端子装配后不会出现偏移、松动的问题，基座上的芯片插入导向槽做了微倒角处理，芯片插入时可以顺着导向结构滑入接触位，避免硬插导致的芯片引脚弯折、接触端子变形问题。接触端子的接触端采用弹性夹持结构，当IC引脚插入时，弹性结构会从两侧夹紧引脚，保证接触电阻处于稳定区间，不会因为设备运行中的轻微振动出现接触不良、信号中断的问题，端子的焊接端做了预镀锡处理，在波峰焊或者手工焊接过程中可以快速上锡，减少虚焊、漏焊的概率。从安装边界尺寸来看，这款插座的两列插针中心间距为300mil，也就是7.62mm，完全符合标准8针DIP器件的安装尺寸规范，

　　在PCB布局时不需要额外调整封装尺寸，直接调用标准DIP8封装库即可完成布局，插座本体的高度控制在常规直插插座的标准范围内，不会与板上其他低矮元件产生装配干涉，插针伸出基座底部的长度适配常规厚度1.6mm的PCB板，焊接后插针穿过板面的长度符合波峰焊的工艺要求，不会出现插针过长导致的焊盘连锡、过短导致的焊接强度不足问题。在实际选型应用中，这类插座常被用在单片机开发板、电源控制板、小型信号采集模块上，尤其是在需要反复烧录程序、更换不同参数芯片的调试场景里，插座的可拆卸特性能大幅提升调试效率，不需要每次更换芯片都进行拆焊操作，有效保护PCB焊盘不受高温损伤。设计这类三维模型时，需要重点把控几个关键尺寸的公差：一是插针的中心距公差，

　　必须控制在±0.05mm以内，否则会出现插针对不上PCB孔位、无法装配的问题；二是接触端子的夹持口尺寸，既要保证芯片引脚能顺利插入，又要保证足够的夹持力，避免接触松动；三是基座上的导向槽尺寸，槽宽要略大于芯片本体宽度，同时不能留过大间隙，否则芯片插入后会出现倾斜，导致个别引脚接触不到位。另外，基座的绝缘材质需要满足UL94V-0的阻燃等级要求，在设备出现过流、高温情况时不会出现引燃问题，端子材质一般采用磷青铜镀锡或者镀金的方案，根据应用场景的不同选择镀层，普通民用、工业常规场景用镀锡端子即可满足成本与性能要求，在高湿度、高腐蚀的特殊应用场景下则需要选择镀金端子，提升接触可靠性与抗氧化能力。在三维建模过程中，需要还原每个端子的弹性结构细节，虽然在装配干涉检查时弹性结构属于柔性件，但建模时保留其结构形态可以帮助结构工程师在做整机装配时提前预判插座上方需要预留的芯片插拔空间，避免结构件距离插座过近，导致后期芯片无法正常插拔更换。同时，建模时需要明确标注安装定位基准，以两列插针的中心对称线作为安装基准，方便PCB设计工程师对齐封装坐标，减少布局时的定位误差。
