6针DIP封装直插式IC插座结构设计

　　在电路板组装与电子设备量产环节，直插式IC插座是替代芯片直接焊接的核心连接部件，这款6针DIP结构的IC插座，主要适配窄体双列直插封装的集成芯片，覆盖消费电子、工业控制板卡、教学实验电路板等多场景的芯片安装需求，能有效避免芯片直接焊接带来的拆焊损伤、引脚氧化、固件更换不便等实际工程问题。

　　从实际使用场景来看，这类插座常应用在需要频繁更换芯片的原型验证板、可编程器件载板、老化测试座工位上，比如高校电子实验室的51单片机实验板、工控板上的可更换逻辑芯片位、小批量试产阶段的固件调试工位，都需要这类插座来降低芯片更换的操作难度，减少反复焊接对PCB焊盘的热损伤。日常维护中，当板卡上的芯片出现固件升级、故障替换需求时，无需动用烙铁拆焊，直接从插座上拔取芯片即可完成操作，大幅降低板卡维修的报废率。

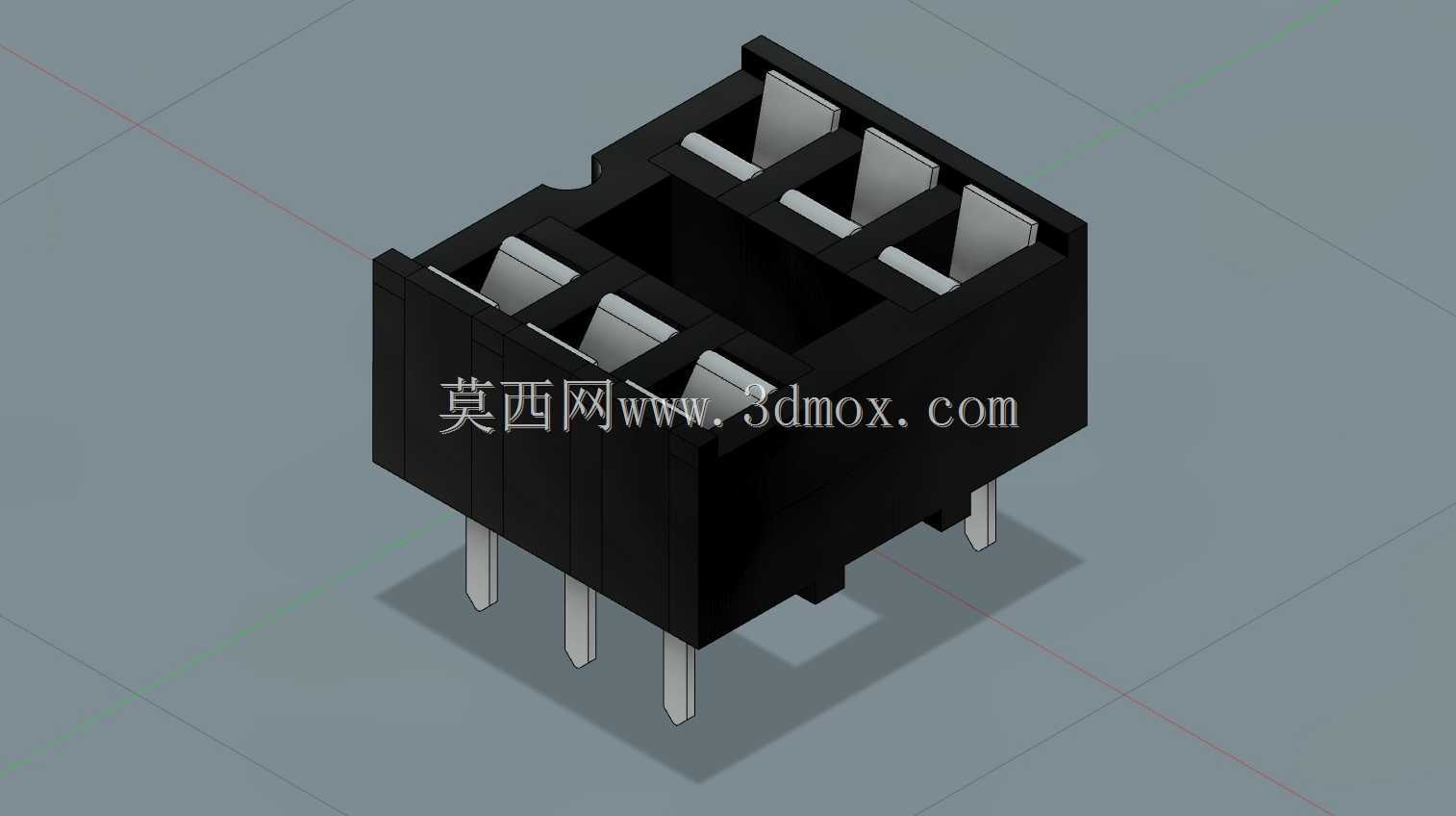

　　这款插座的功能特性围绕可靠电连接与便捷拆装做了针对性设计，整体采用黑色绝缘基座搭配金属接触插针的结构，绝缘基座选用耐温工程塑料材质，能够承受波峰焊过程中的短时高温，不会出现基座变形、引脚移位的问题。内部的金属接触件采用弹性铜合金材质，表面做镀锡处理，既保证和芯片引脚的接触压力足够，降低接触电阻，也能提升抗氧化能力，延长插座的使用寿命。每一侧的3个接触位对应芯片的单侧引脚，双列对称排布的结构完全匹配标准DIP-6封装芯片的引脚间距，芯片插入后不会出现松脱、引脚对位偏移的问题。

　　设计过程中首先要匹配标准封装的尺寸边界，这款插座对应100mil的引脚间距，也就是行业内通用的2.54mm标准间距，两列引脚之间的跨距为300mil，即7.62mm，完全符合JEDEC标准里的窄体DIP封装尺寸规范，能直接适配市面上所有同封装的直插芯片，不会出现兼容问题。基座的外形尺寸做了紧凑化处理，不会占用PCB板上过多的布线空间，插针的长度设计兼顾了波峰焊的吃锡深度与板卡背面的安全距离，插针穿过PCB焊盘后露出的长度控制在1.5-2mm之间，既能保证焊锡充分浸润形成可靠焊点，也不会因为插针过长导致背面焊点和其他元器件短路。安装边界上，插座在PCB上的占位尺寸严格对应封装库的标准焊盘排布，设计PCB封装时可以直接调用标准DIP-6的封装库，无需单独调整焊盘位置，降低设计出错的概率。

　　结构细节上，基座内部的接触腔做了导向倒角处理，芯片引脚插入时能顺着倒角滑入接触弹片位置，不用刻意对准就能顺利插装，减少装配时的引脚弯折风险。基座两侧的挡边结构能限制芯片的插入深度，保证芯片引脚和接触弹片的接触长度一致，避免出现个别引脚接触不良的问题。插针和基座的连接采用过盈压装工艺，插针根部的卡位结构能牢牢固定在绝缘基座内，拔插芯片时不会出现插针被带出基座的情况，能承受至少上百次的反复拔插而不出现结构松动。

　　从选型适配的角度来说，这款6针IC插座适合小引脚数的双列直插芯片使用，比如常见的光电耦合器、小功率稳压器、小型逻辑芯片、小型继电器驱动芯片等元器件的板上安装，相比直接焊接芯片，虽然增加了少量的板上高度，但换来的是后期维护、调试、更换的极大便利，在原型开发、小批量多版本固件的产品上应用优势尤为明显。建模过程中需要重点保证引脚间距、跨距、插针直径、接触腔位置的尺寸精度，任何一个尺寸的偏差都会导致芯片无法插入或者接触不良，比如引脚间距的公差需要控制在±0.1mm以内，跨距公差控制在±0.15mm以内，插针的直径选用0.5mm的标准方针，匹配PCB上0.8mm的钻孔尺寸，既能保证插针顺利穿过焊盘，也能让焊锡充分填充孔隙形成可靠连接。

　　实际生产中，这类插座的绝缘基座多采用注塑工艺一次成型，金属插针和接触弹片采用连续冲压工艺加工，之后通过自动化装配设备将弹片和插针压入基座对应的卡槽内，整个生产过程对模具的精度要求较高，一旦注塑模具的腔位出现偏移，就会导致整批产品的引脚位置超差，无法正常使用。在板卡装配时，这类插座可以和其他直插元器件一起经过波峰焊设备完成焊接，不需要特殊的焊接工艺，焊接后需要检查每个插针的焊点是否饱满，有没有虚焊、连焊的问题，之后再将芯片对应引脚方向插入插座即可，插入时需要注意芯片的缺口标识和插座的标识对应，避免芯片插反导致功能异常甚至烧毁。
