2.5毫米孔径卧式直流电源插座结构

　　在消费电子、小型工控板卡、便携检测设备的供电链路设计中，板载直流电源输入接口是连接外部适配器与设备内部电源回路的核心衔接部件，本次涉及的2.5毫米内芯孔径电源连接器，是行业内应用覆盖极广的一类板载接插件，常适配外径5.5毫米、内芯2.5毫米的标准DC公头，广泛用于路由器、小型桌面仪器、开发板、外置硬盘盒、低压照明驱动模块等需要低压直流供电的设备场景。从实际使用的工况来看，这类连接器需要兼顾插拔寿命、焊接可靠性、板装固定强度三个核心指标，日常使用中用户插拔电源插头的动作往往带有不同角度的侧向力，若结构设计强度不足，很容易出现插脚开焊、基座开裂、内芯接触片变形导致的接触不良问题，因此在结构建模阶段就需要把实际受力场景纳入设计考量。

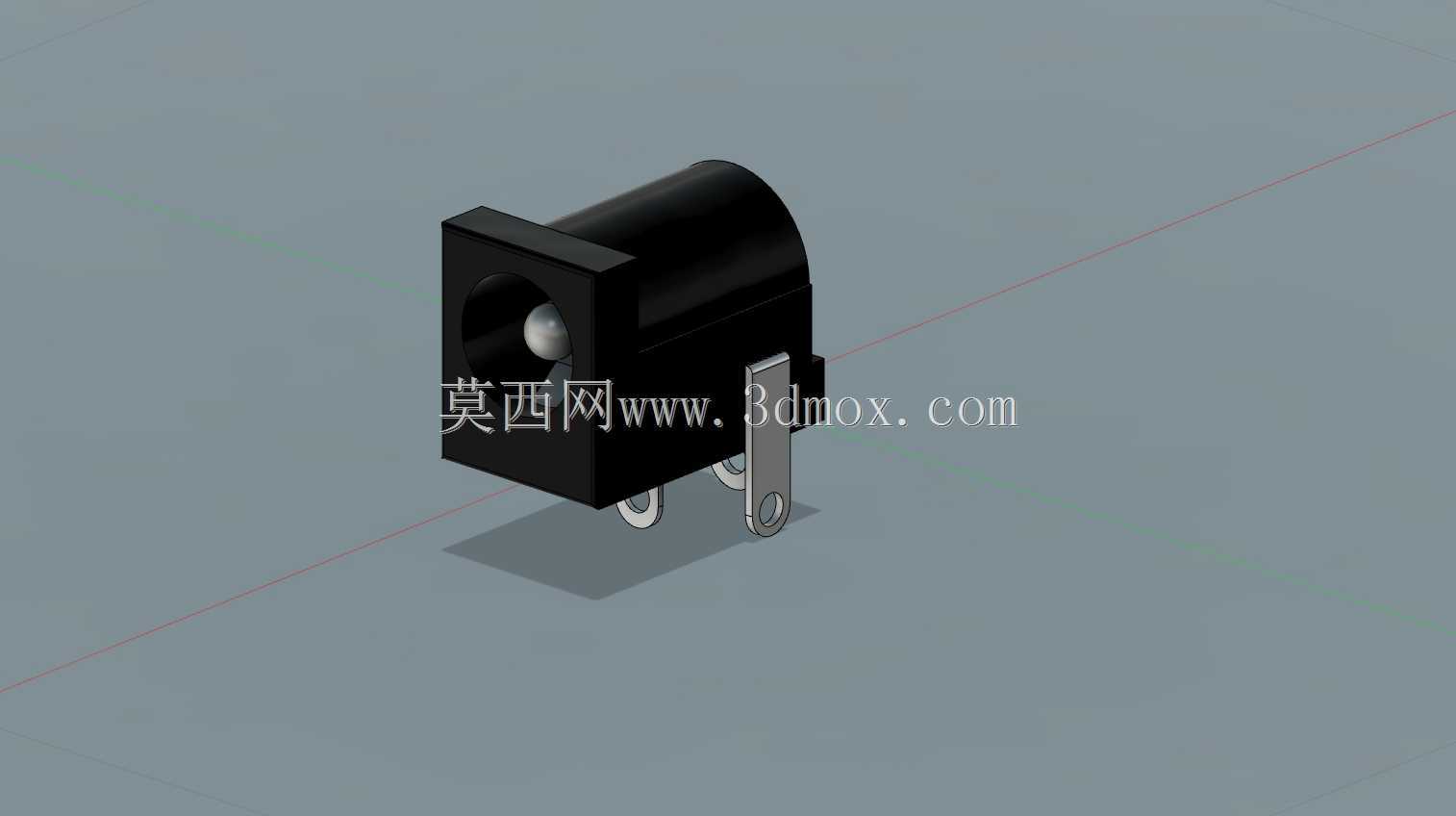

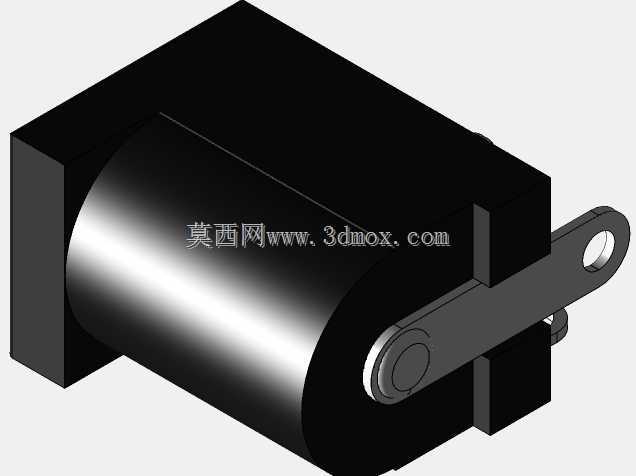

　　该连接器采用卧式侧插的安装布局，主体基座为耐高温绝缘工程塑料材质，成型时直接将金属接触组件嵌合在基座内部，避免组装工序带来的公差累积。基座一侧带安装固定耳，耳位预留螺丝过孔，在PCB布局时可对应预留固定孔位，焊接完成后通过螺丝将连接器基座与PCB板锁紧，能够大幅提升插头插拔时的抗侧向力能力，避免长期使用后插脚与焊盘脱落。接触组件分为内芯正极接触弹片与外侧负极接地引脚两部分，内芯的弧形弹片采用弹性铜材冲压成型，表面做镀镍处理提升耐磨与抗氧化能力，插头插入时弹片可自适应适配公头内芯的尺寸公差，保证接触压力稳定在合理区间，既不会因为压力过大导致插拔手感过紧，也不会因为压力不足出现通电时接触电阻过大、温升超标的问题。

　　外侧的两个负极引脚为直插式设计，穿过PCB对应的焊盘孔后进行波峰焊，同时兼顾导电与辅助固定的作用，其中加长的接地引脚在设计时特意做了长度差，能够在插头插入时先接触接地回路，再接通正极回路，避免热插拔时的电位差打坏后端敏感电路。从安装边界尺寸来看，该连接器的插装高度适配常规板载元件的布局空间，不会与周边的电容、电阻、排针等元件产生空间干涉，卧式布局的设计也能降低设备整体的竖向空间占用，适合薄型壳体的设备装配需求。建模过程中需要重点关注几个关键尺寸的公差配合：首先是内孔的同轴度，若内芯接触弹片与外孔的同轴度偏差超过0.1毫米，就会出现插头插入卡顿、单边接触的问题；其次是插脚的位置度，三个插脚的孔位偏差需要控制在0.05毫米以内，

　　否则过波峰焊时会出现插脚无法顺利穿过PCB孔位的情况，增加产线组装的调试成本；再者是固定耳的安装孔位与插脚的相对位置，需要保证螺丝锁紧时基座不会产生翘曲，避免塑料基座长期受内应力出现开裂。在实际选型替换时，还要注意该连接器的额定电流承载能力，常规这类2.5毫米孔径的插座额定适配电流为3A以内，适配12V及以下的低压直流供电场景，若用于更大功率的供电场景，需要核对接触弹片的材质厚度与导电截面积，避免大电流下温升过高带来的安全隐患。另外，基座的塑料材质需要满足波峰焊的耐高温要求，过炉时的260摄氏度高温下不能出现变形、起泡的问题，建模时也要考虑塑料件的拔模斜度，保证注塑生产时能够顺利脱模，同时兼顾插合面的平整度，避免插头插入后出现缝隙过大、容易进灰的问题。这类连接器虽然属于小型基础电子配件，但在设备的可靠性设计中占比极高，很多消费电子的售后故障中，电源接口接触不良的占比能到15%以上，因此在结构设计阶段对每个细节尺寸的把控，都会直接影响最终产品的用户使用体验与使用寿命。
