22针双列直插IC封装三维结构设计

　　在电路板设计与电子装联领域，双列直插封装的集成电路是通孔插装工艺里应用极广的元器件类型，这款22引脚的DIP结构模型，完全贴合常规直插IC的实际装配需求做还原，能直接给PCB布局、结构干涉校验、工装治具设计提供精准的三维参照。做过EAGLE或者其他PCB设计的工程师都清楚，很多时候原理图库和封装库只给出了焊盘的二维尺寸，实际做整机结构堆叠、外壳开孔、接插件避让的时候，没有精准的三维模型很容易出现装配干涉——比如引脚伸出长度算短了会导致波峰焊上锡不良，算长了又会顶到外壳内壁或者下方的走线层，塑封本体的宽度如果和实际有偏差，卧式安装的时候会和旁边的电解电容、电阻元件产生空间冲突，这些问题在二维设计阶段很难提前排查，等到打样回来再改板，既耽误项目进度又会产生额外的物料损耗。

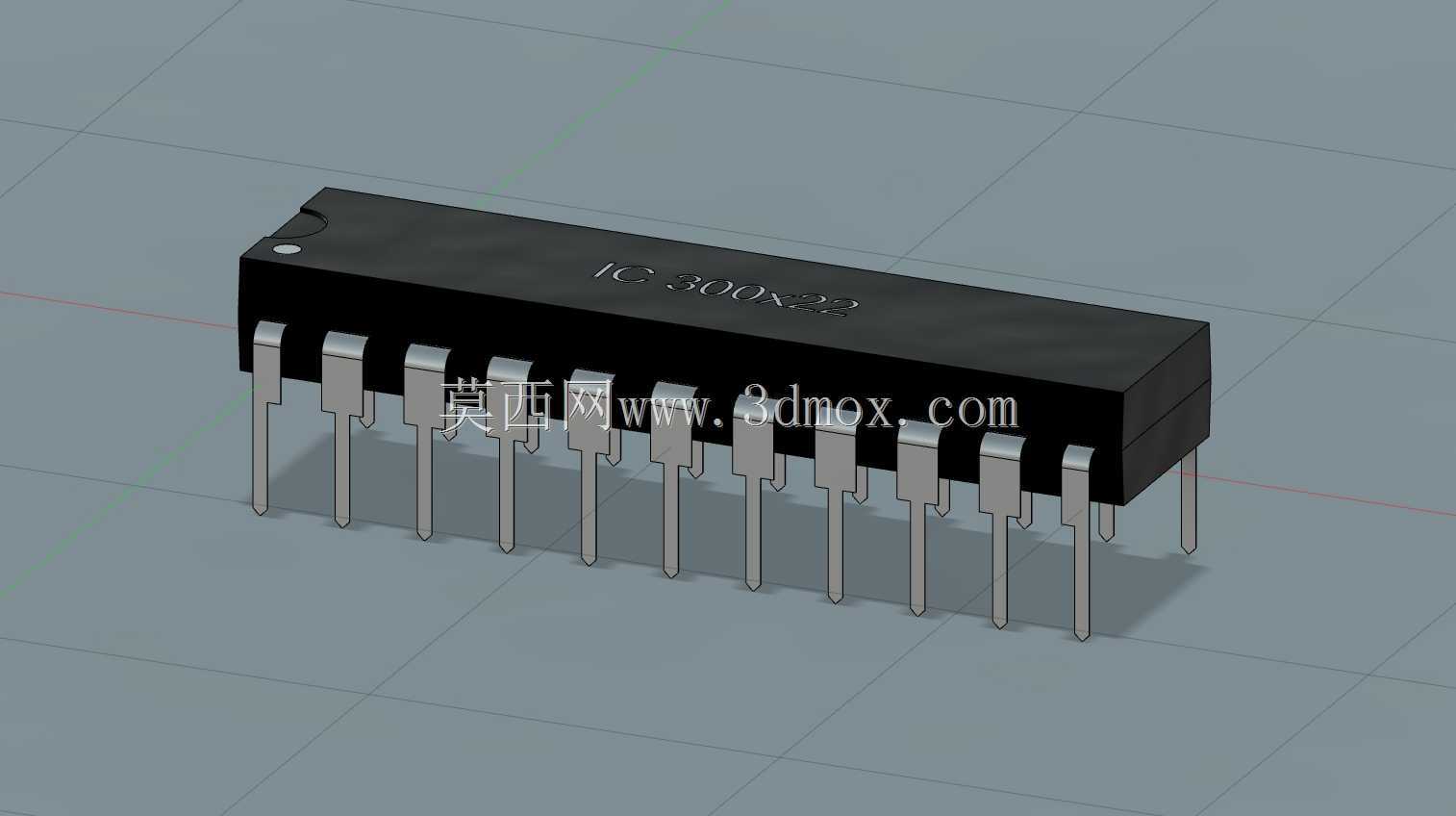

　　这款模型的引脚间距严格遵循100密耳也就是2.54mm的行业通用标准，两列引脚之间的跨距为300密耳即7.62mm，这个尺寸是行业内沿用多年的成熟规范，完全匹配通用面包板、万能实验板以及量产PCB上的标准DIP22焊盘布局，不需要额外调整封装尺寸就能直接导入装配。引脚部分做了真实的成型结构还原，不是简单的直杆拉伸：引脚从塑封本体引出的位置有冲压成型的弯折段，伸出本体的部分有轻微的外扩角度，这个细节非常重要——实际生产中直插IC的引脚外扩角度是为了插装的时候能顺利导入焊盘孔，同时过波峰焊的时候焊锡的表面张力能让元件自动居中，不会出现偏位虚焊，如果建模的时候把引脚做成完全垂直的直杆，导入PCB装配仿真的时候就会出现引脚和焊盘孔同轴度偏差的误报，反而给设计校验带来干扰。塑封本体的边角做了微小的倒角处理，一端的引脚1位置做了圆形的定位标记凹点，这个标记是实际生产中用来区分引脚排列顺序的关键特征，做治具设计的时候，这个凹点可以作为视觉定位的识别特征，也能在做IC插座、测试座的结构设计时做防呆结构的匹配参照，避免装反元件导致电路烧毁。

　　从实际应用场景来看，这类22引脚DIP封装的IC覆盖了很多通用电路场景：比如早期的单片机、并行接口扩展芯片、总线驱动芯片、运算放大器阵列、小型逻辑控制电路都会用到这个封装，做教学实验装置、工控控制板、老式家电控制板的维修复刻、开源硬件项目开发的时候，都需要精准的三维模型来做结构校验。很多工程师在做定制化IC测试座的时候，往往需要自己测绘元件尺寸，这款模型把塑封本体的厚度、引脚的线径、引脚伸出本体的长度、引脚末端的切角长度都做了1:1的还原，不需要反复测绘就能直接用来做测试探针的位置布局、压合盖板的型腔设计，能大幅缩短工装开发的周期。

　　设计这类电子元器件三维模型的时候，最容易忽略的就是安装边界的冗余量：比如引脚穿过PCB之后的伸出长度，常规1.6mm厚度的PCB，引脚伸出焊盘面的长度控制在1.2-1.5mm是最适合波峰焊的，模型里的引脚长度完全匹配这个工艺要求，不会出现过长或者过短的问题；塑封本体距离PCB板面的高度，也就是引脚成型后的 standoff 高度，模型里也做了准确还原，这个高度决定了焊接时助焊剂的挥发空间，如果本体贴板太近，助焊剂残留会闷在本体下方很难清理，时间长了可能导致绝缘下降、引脚间漏电，这个尺寸的精准还原能帮助结构工程师在做板上元件高度校验的时候，准确计算上方屏蔽罩或者外壳的安装空间，不会出现空间预留不足的问题。另外模型的塑封本体表面做了细微的磨砂质感还原，不是完全光滑的平面，这也和实际IC的塑封表面质感一致，做产品渲染、装配动画展示的时候，视觉真实度会更高，不会出现和实物偏差太大的违和感。

　　在做整机布线的时候，很多人会忽略直插IC引脚在PCB背面的伸出部分对下层走线的影响，有了精准的三维模型，就能在设计阶段直接检查背面走线和引脚的安全距离，避免引脚和走线距离过近导致的焊接短路问题；做三防漆涂覆工艺的仿真时，也能根据本体的外形准确设置涂覆的避让区域，保证引脚焊接位置的涂覆厚度符合工艺要求。对于做电子装联工艺设计的工程师来说，这个模型还能用来做自动插件机的元件参数匹配，提前校验插件头的夹取位置、插件行程是否合理，避免插件时把引脚压弯或者本体压裂的问题。
