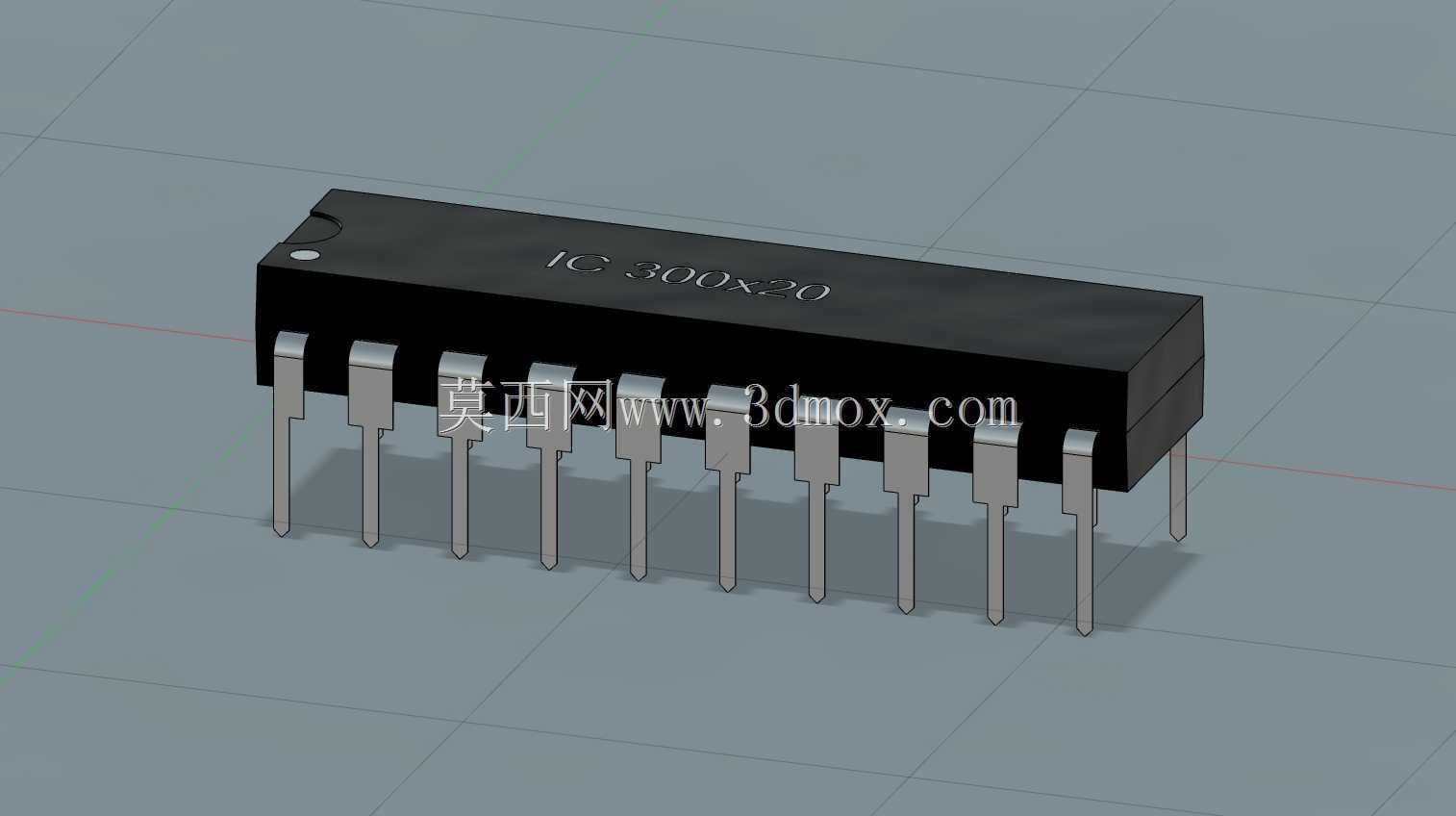

20针双列直插IC封装三维结构设计

　　在电路板开发与电子装联领域，双列直插封装的集成电路是通孔插装工艺里应用范围极广的元件类型，这款20引脚的DIP结构，核心适配中小规模逻辑芯片、接口转换芯片、低端微控制器等器件的封装需求，在工业控制板卡、老式家电主控板、教学实验电路板、电源管理模块上都能见到同规格元件的身影。做这类元件的三维建模，最先要锚定的是安装边界尺寸，引脚间距严格遵循100密耳也就是2.54mm的行业通用标准，这是适配通用面包板、标准IC插座、波峰焊治具的核心尺寸，两排引脚之间的跨距设定为300密耳即7.62mm，刚好匹配市面上绝大多数20脚DIP插座的安装孔位，不会出现插装时引脚对位偏移、孔距不匹配的问题。建模时引脚的结构不能做简化处理，直插引脚的成型角度、

　　伸出塑封体的长度、引脚末端的倒角细节都要还原实际生产状态，引脚从塑封体引出后先做90度弯折再垂直向下，伸出PCB板面的长度控制在3mm左右，既满足波峰焊时焊锡爬升的浸润要求，也不会因为引脚过长导致剪脚工序残留过多余料，或是过短造成焊盘浸润不足形成虚焊。塑封本体的外形采用标准的黑色环氧塑封料质感，本体表面的标识区预留了丝印位置，本体一端的定位凹点是防呆设计的核心，建模时要准确还原凹点的位置与尺寸，对应1脚的引脚位置，避免生产插件时元件方向插反造成电路烧毁。从设计思路上来说，这类标准封装的建模不需要做夸张的结构改动，所有尺寸都要贴合JEDEC的封装规范，因为这类元件是通用标准化部件，不管是做PCB的3D布局校验，

　　还是做装配工装的干涉检查，模型尺寸的精度直接影响后续设计的准确性。比如在做整机结构装配时，如果IC模型的本体高度做的偏大，就会误判和上方散热片、屏蔽罩的干涉距离，要是引脚的位置偏移0.1mm，在做DFM可制造性检查时就无法提前发现引脚和焊盘对位偏差的问题，等到打样阶段才发现问题就会造成板卡报废。实际应用场景里，这类20脚DIP元件的适配场景非常多，早期的51系列单片机很多采用这个封装，还有常用的达林顿晶体管阵列ULN2003也是标准20脚DIP封装，在做电路三维布局的时候，准确的模型可以帮助结构工程师提前评估元件和周边接插件、电容、散热结构的空间距离，尤其是在高密度插装板卡上，元件之间的安全间隙要留够，避免过波峰焊时出现连锡、

　　元件倒伏的问题。另外在做教学演示、虚拟装配仿真的时候，还原度高的模型可以让学习者直观理解双列直插元件的安装方式、防呆结构、引脚排布规律，比二维图纸的展示效果更直观。建模时还要注意塑封本体的拔模角度，实际生产中环氧塑封的模具是有拔模斜度的，本体侧面不是完全垂直的平面，微小的斜度要在模型里体现出来，不然做注塑模具仿真的时候会出现脱模卡滞的误判。引脚的材质是可伐合金镀锡，建模时引脚的厚度设定为0.5mm，宽度0.4mm，和实际冲压成型的引脚尺寸一致，保证在做应力仿真时，引脚的受力变形数据和实际情况匹配，比如在做引脚折弯应力测试、插件时的推力测试，准确的截面尺寸才能得到可靠的仿真结果。很多新手建模时容易忽略引脚和塑封体结合处的密封台阶，实际生产中引脚和塑封体的结合位置有一圈微小的溢胶台阶，这个细节虽然不影响安装尺寸，但在做热仿真的时候，会影响塑封体和引脚之间的热传导路径计算，还原这个细节能让热仿真的结果更贴近实际工作状态，比如芯片工作时的结温通过引脚传导到PCB焊盘的散热效率，会因为结合面的结构差异产生变化。在做自动化插件设备的程序调试时，精准的三维模型还可以用来模拟插件头的取料位置、夹爪的夹持力度、插件时的下压行程，避免实际调试时碰伤元件本体或者插歪引脚。
