18针DIP直插集成电路封装结构

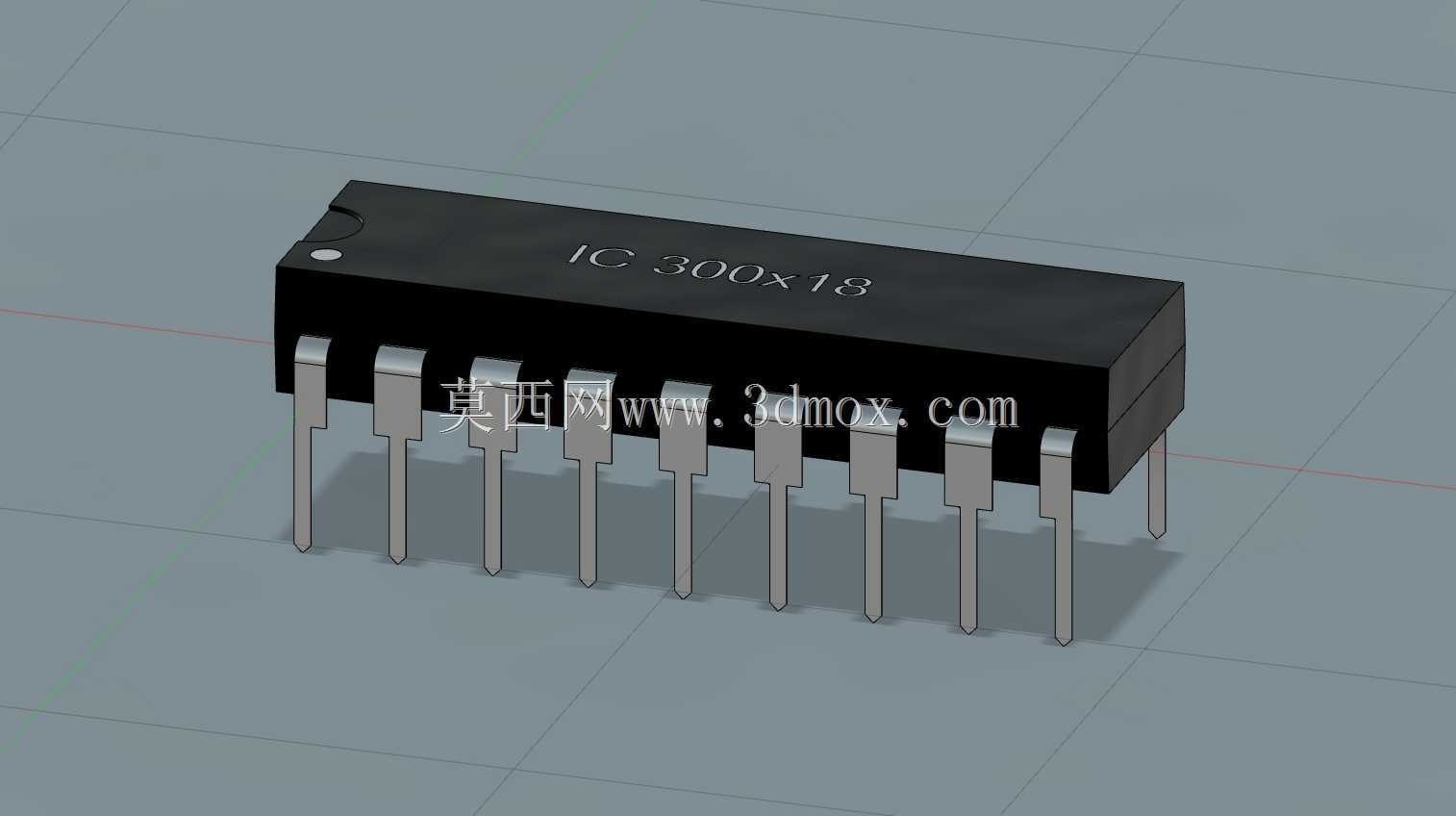

　　在通孔插装类电路板的设计与装配场景中，双列直插封装的集成电路是应用范围极广的一类基础元件，这类元件的封装尺寸、引脚排布直接决定了PCB开孔位置、焊盘尺寸以及板上布局的空间预留边界，做电路结构设计时如果没有精准的三维模型做干涉校验，很容易出现引脚与焊盘对位偏差、元件本体和周边接插件、散热结构产生空间冲突的问题。这款18引脚的双列直插IC封装，采用标准DIP封装的对称双列引脚布局，引脚间距遵循100密耳也就是2.54mm的行业通用通孔插装标准，两列引脚之间的跨距为300密耳也就是7.62mm，这个尺寸参数是行业内长期沿用的通孔插装IC通用规范，适配市面上绝大多数通用IC插座、面包板以及常规通孔PCB的焊盘排布，

　　不管是做实验阶段的面包板搭试电路，还是量产阶段的波峰焊通孔装配，都能直接匹配对应的安装位。从结构设计的角度来看，这款封装的本体采用黑色环氧塑封的长方体结构，本体一端设置有圆形的定位标识点，这个标识点对应引脚序号的1脚位置，装配时可以快速识别引脚排布方向，避免插反导致的电路烧毁问题。引脚采用可焊性镀锡金属材质，每根引脚的伸出长度、弯折角度都符合通孔插装的工艺要求，引脚穿过PCB焊盘后预留的焊接长度刚好满足波峰焊的吃锡要求，不会因为引脚过长导致焊盘连锡，也不会因为引脚过短导致焊接强度不足。在实际的电路设计工作中，这类通用DIP封装的三维模型主要用于PCB布局阶段的空间校验，很多工程师在使用EAGLE、

　　Altium Designer这类EDA软件做板级设计时，往往只关注元件的电气连接逻辑，忽略了元件本体的实际高度、引脚的实际弯折形态，导致最终打样回来的电路板出现元件和外壳干涉、引脚和底层走线距离不足的问题，引入精准的三维封装模型后，可以在设计阶段就完成全装配路径的干涉检查，提前规避这类生产装配阶段才会暴露的问题。这款封装的本体宽度、高度都按照行业通用的18针DIP塑封IC的实际尺寸建模，本体表面的标识区域预留了丝印位置，可以根据实际使用的芯片型号添加对应的型号丝印，引脚的直径、弯折圆角都还原了真实直插IC的成型工艺，不会出现模型引脚过粗无法插入标准IC插座、或者引脚位置偏移无法对准焊盘孔的问题。在做教学演示类的三维场景搭建时，

　　这类标准电子元件的模型也可以用于电子装配工艺的演示动画制作，直观展示双列直插元件的插装方向、引脚对位方式，帮助初学者快速理解通孔插装元件的装配要求。不同于定制化的特殊封装IC，这款18针DIP封装属于通用型封装结构，覆盖了市面上绝大多数18引脚直插芯片的安装尺寸，不管是逻辑门电路、接口驱动芯片还是小型单片机，只要采用18针DIP-18封装规格，都可以使用这个模型完成布局校验，不需要针对每一款同封装的芯片重复建模，能大幅提升板级结构设计的工作效率。建模过程中对引脚和本体的配合位置做了精准的公差匹配，引脚根部和塑封本体的结合位置还原了实际封装的包胶结构，不会出现引脚和本体衔接处错位、穿模的问题，模型的渲染材质也还原了黑色环氧塑封的哑光质感和金属引脚的金属光泽，用于产品展示、装配动画制作时也能达到足够的真实感。在做整机设备的结构堆叠设计时，这类板载元件的高度尺寸会直接影响电路板到设备外壳的内部净空距离，精准的三维模型可以帮助结构工程师准确计算内部空间余量，避免因为元件高度估算错误导致外壳压件、装配间隙不足的问题，尤其是在紧凑型的电子设备设计中，板上每一个元件的实际占用空间都需要精准核算，这类标准化的封装模型就成为结构设计阶段必不可少的基础参考资料。
