16针双列直插通用集成电路封装结构

　　在电路板设计与电子设备装配领域，双列直插封装的集成电路是通孔插装工艺阶段应用最广泛的元件载体，这款16针规格的DIP封装IC，是针对中小规模逻辑电路、接口转换芯片、通用运算放大器类器件设计的标准化封装结构，在工控电路板、老式家电控制板、教学实验电路板、电源控制模块中都有极高的出现频次。从实际使用场景来看，这类直插IC不需要专用的SMT贴装设备，手工焊接门槛低，维修更换便捷，在小批量试制、电子教学实验、老旧设备维修替换场景中，相比表贴封装的器件有不可替代的优势，尤其是在需要频繁插拔更换芯片的面包板实验、原型验证场景中，直插结构的引脚强度足以支撑多次插拔操作，不会出现表贴引脚变形、脱落的问题。

　　设计这款封装结构时，首先要严格遵循行业通用的引脚间距规范，引脚中心间距为100密耳也就是2.54mm，这个尺寸刚好匹配通用面包板、万能板的孔位间距，两列引脚之间的跨距为300密耳也就是7.62mm，适配标准16PinIC插座的安装尺寸，不需要额外调整孔位即可直接适配市面上绝大多数的通孔安装载体。引脚部分采用平直式直插结构，每根引脚的截面尺寸、伸出长度都做了标准化设定，伸出封装本体的引脚长度控制在3mm左右，既可以保证穿过2mm厚度的常规PCB板后预留足够的焊接长度，又不会因为引脚过长导致焊接后多余引脚修剪工作量增加，同时引脚根部做了轻微的限位凸台，安装时可以卡在PCB板面，避免焊接时元件本体贴死板面，预留出足够的缝隙利于焊接后的助焊剂残留清理，也能减少元件工作时的热量直接传导到PCB基板上。

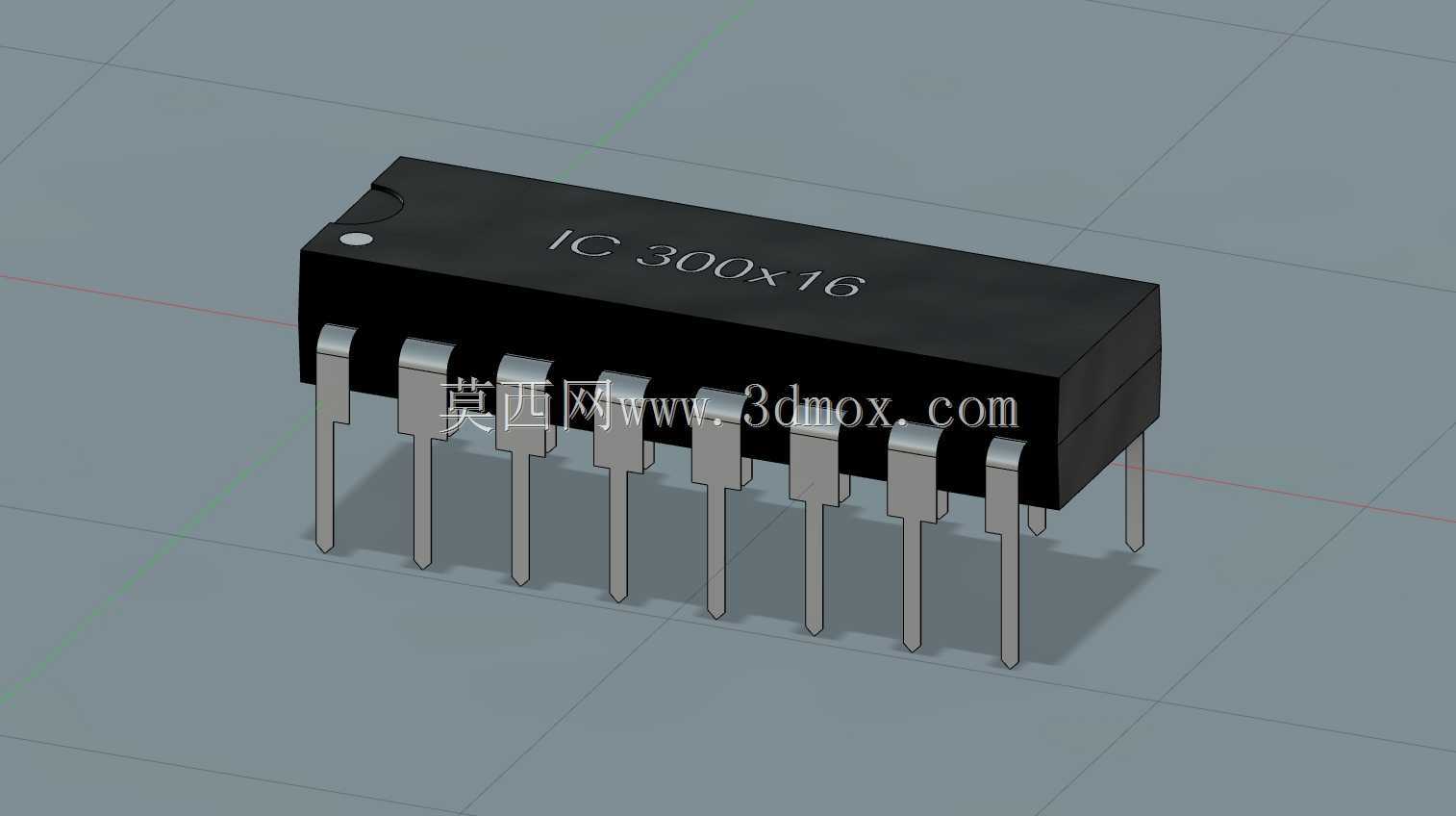

　　封装本体采用长方体黑色环氧塑封结构，本体一端设置有圆形的定位标记，对应1号引脚的位置，装配时可以快速识别引脚方向，避免装反导致的电路烧毁问题，本体表面预留了足够的丝印区域，可以印刷元件型号、参数、生产批次等标识信息，塑封本体的边角做了微小的倒角处理，既可以减少生产脱模时的边角缺损，也能避免装配时锋利边角划伤操作人员或者损坏周边导线。从安装边界来看，这款IC在PCB上占用的安装区域需要覆盖两列引脚的分布范围，同时在本体两端预留至少2mm的操作空间，方便后续维修时使用IC起拔器拆卸元件，不会干涉周边的电容、电阻等分立元件的布局。

　　在三维建模过程中，这类标准化电子元件的模型重点在于尺寸精度的把控，所有引脚的位置度误差需要控制在0.1mm以内，否则在PCB装配干涉检查时会出现孔位不匹配的问题，引脚的金属质感、塑封本体的哑光黑质感都需要贴合实际物料的外观特征，方便在结构评审时直观呈现最终的装配效果。对于结构设计人员来说，这类通用元件的标准化模型可以直接导入到PCB结构装配文件中，用来校验电路板上元件与外壳、接插件、散热结构之间的间隙，避免出现装配后元件顶壳、空间不足无法安装的问题，尤其是在设计紧凑的小型工控模块时，提前导入准确的IC模型进行空间校核，可以大幅减少后期打样的整改次数。

　　从实际选型适配的角度，这款16针DIP封装结构可以适配上百种不同功能的集成电路芯片，只要是采用同规格DIP-16封装的芯片，都可以匹配这个安装尺寸，不管是做通用的IC插座布局，还是直接焊接芯片的板卡设计，都可以直接复用这个封装的安装尺寸参数，不需要针对不同功能的同封装芯片重复做结构设计。在维修场景中，只要确认故障芯片是DIP-16封装，就可以使用对应的IC插座进行替换维修，不需要考虑芯片的功能差异，封装尺寸的通用性大幅降低了维修备件的储备种类，也减少了设计阶段的重复建模工作量。
