14引脚双列直插集成电路封装结构

　　在电路板设计与电子装联领域，双列直插封装的集成电路是通孔插装工艺中应用范围极广的一类基础元器件，14引脚规格的该类封装更是在中小规模逻辑电路、接口转换芯片、通用运算放大器等场景中被大量使用。做PCB布局的时候，这类封装的引脚间距是必须严格卡准的核心参数，100密耳的行间距也就是2.54毫米，刚好匹配通用万用板、标准接插件的孔位网格，引脚自身的宽度、伸出长度都有行业通用的公差范围，做三维建模的时候如果偏差超过0.1毫米，后续生成的PCB封装库就会出现插装干涉，要么引脚穿不过焊盘孔，要么芯片本体贴不到板面上，直接影响整板的可制造性。

　　从实际装联的场景来看，这类直插IC既可以用在波峰焊的批量生产线上，也适合手工焊接的样机调试、学生电子竞赛、小批量试制场景，相比表贴封装，它的引脚强度更高，不需要专门的回流焊设备，普通电烙铁就可以完成拆焊，维修更换的便利性远高于同引脚数的SOP封装。很多做工业控制板的工程师在做IO扩展、信号调理通道的时候，都会优先选用这个封装的芯片，一方面是供应链成熟，不同厂商的同规格芯片封装尺寸完全兼容，不需要重新改板就能直接替换；另一方面是直插结构的抗振动性能更好，在有一定冲击振动的工业设备场景里，不容易出现表贴器件常见的引脚虚焊、脱落问题。

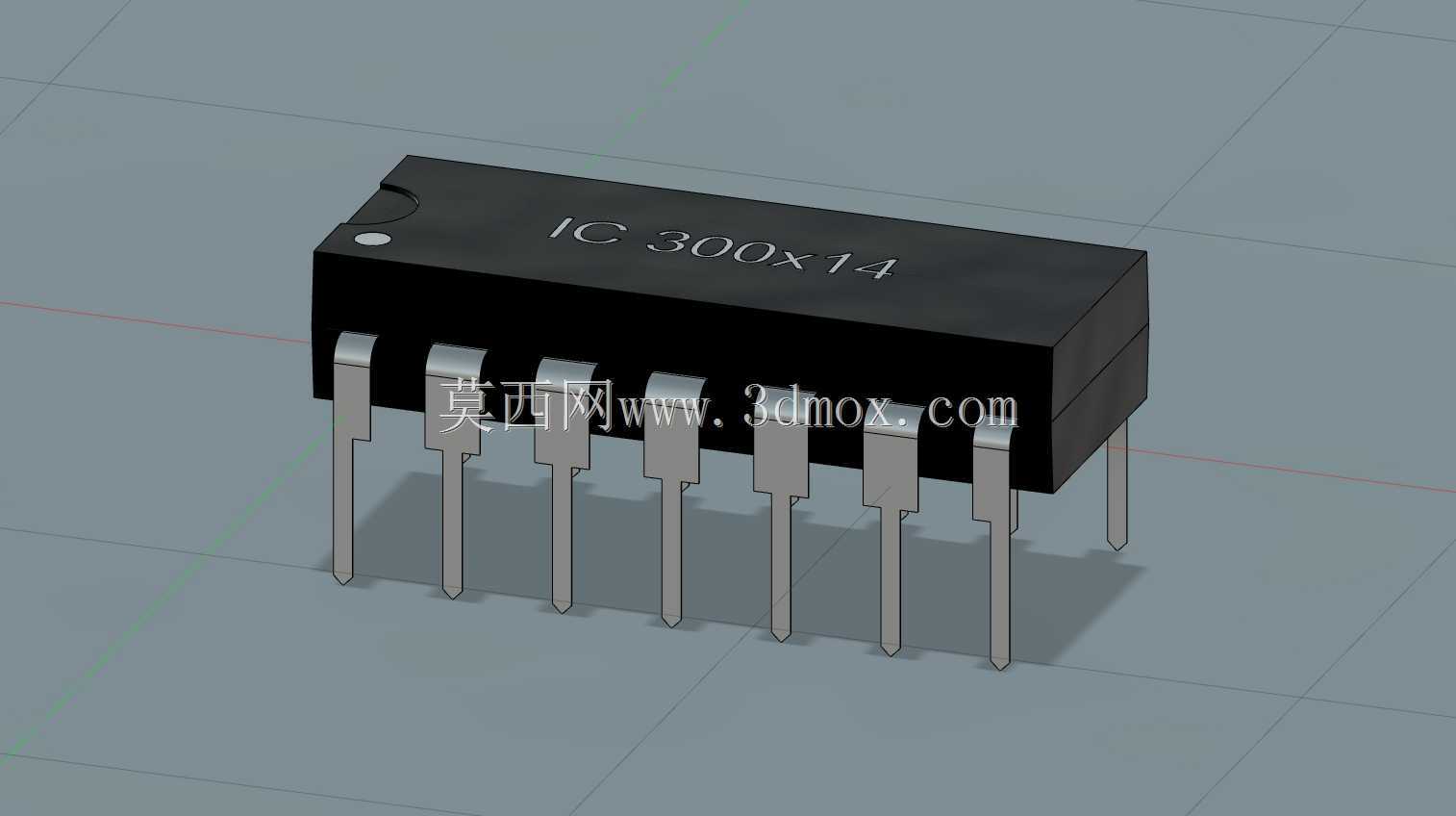

　　建模的时候要注意几个容易被忽略的结构细节，首先是本体一端的定位缺口，还有引脚1位置的圆形凹点，这两个结构是生产、维修时判断引脚顺序的核心标识，做装配动画或者生产作业指导书的三维可视化内容时，这两个特征不能省略，否则现场操作人员很容易把芯片插反，造成电路短路烧毁。然后是引脚的成型角度，标准DIP封装的引脚并不是垂直于本体平面的，而是有一个向外的微小倾斜角度，插入焊盘孔之后会有一定的弹性张力，既能在焊接前临时固定在PCB上，不会轻易从孔里掉出来，也能抵消一部分焊接热胀冷缩带来的应力，避免引脚与塑封本体的连接位置出现开裂。

　　关于安装边界，这个封装的本体宽度是300密耳也就是7.62毫米，加上两侧引脚伸出的长度，在PCB上占用的宽度大概是10毫米左右，长度方向上14个引脚均匀分布在两侧，每侧7个引脚，相邻引脚中心距2.54毫米，总长度大概是19毫米左右，布局的时候要注意在本体两端预留至少1毫米的操作空间，方便拆焊的时候用吸锡器或者热风枪操作，不要把其他元器件贴得太近，否则维修的时候很容易碰伤周边的小元件。另外塑封本体的厚度大概是3.5毫米，距离PCB板面的高度大概是0.5毫米，这个间隙是用来容纳焊锡溢出、清洗残留助焊剂的，建模的时候不要把本体直接贴在板面上，要留出这个工艺间隙，否则生成的工程图会不符合实际生产的装配要求。

　　很多刚入行的结构工程师做电子设备结构件的时候，容易忽略IC本体的高度，把PCB上方的绝缘挡片、散热片的位置算错，导致装配的时候压到芯片本体，轻则把塑封外壳压裂，重则把引脚压变形造成电路短路。这个14引脚DIP封装的三维模型，刚好可以用来做PCB装配的干涉检查，导入到整机装配体里之后，就能直观看到芯片和周边结构件、其他元器件的位置关系，提前发现布局上的冲突，避免等到打样回来才发现装不上的问题。另外在做EAGLE、Altium Designer这类EDA软件的封装库时，精准的三维模型还能和PCB文件做联动，导出的STEP文件可以直接给结构工程师做整机校验，不用再反复核对二维尺寸图，减少跨部门沟通的误差。

　　从散热的角度来说，这类塑封DIP封装的芯片功耗一般都在几百毫瓦级别，不需要额外加装散热片，本体通过引脚就能把热量传导到PCB的焊盘上，建模的时候不需要额外添加散热结构，只要把引脚和塑封本体的接触位置做准确就行，后续做热仿真的时候可以直接赋予对应的材料属性，模拟实际工作时的温度分布。另外要注意引脚的末端是有一个轻微的收窄倒角的，这个结构是为了插装的时候更容易对准焊盘孔，不会因为引脚的毛刺卡在孔位上，做模型的时候如果把引脚末端做成直角，在做虚拟装配仿真的时候就会出现卡滞，和实际的装配手感不符。
