8引脚双列直插通用IC封装结构

　　在电路板设计与电子装联领域，双列直插封装的8引脚集成电路是极为常见的基础元件，这类元件的三维建模精度直接影响PCB布局、结构干涉检查以及后续装配工艺的验证效果。日常做PCB结构协同设计时，很多工程师容易忽略直插IC的引脚间距、塑封本体高度这类细节，等到打样回来才发现引脚与焊盘对位偏差、本体和周边接插件高度冲突，既耽误项目进度也增加打样成本，因此精准的元件三维模型是电子结构设计环节不可或缺的基础素材。

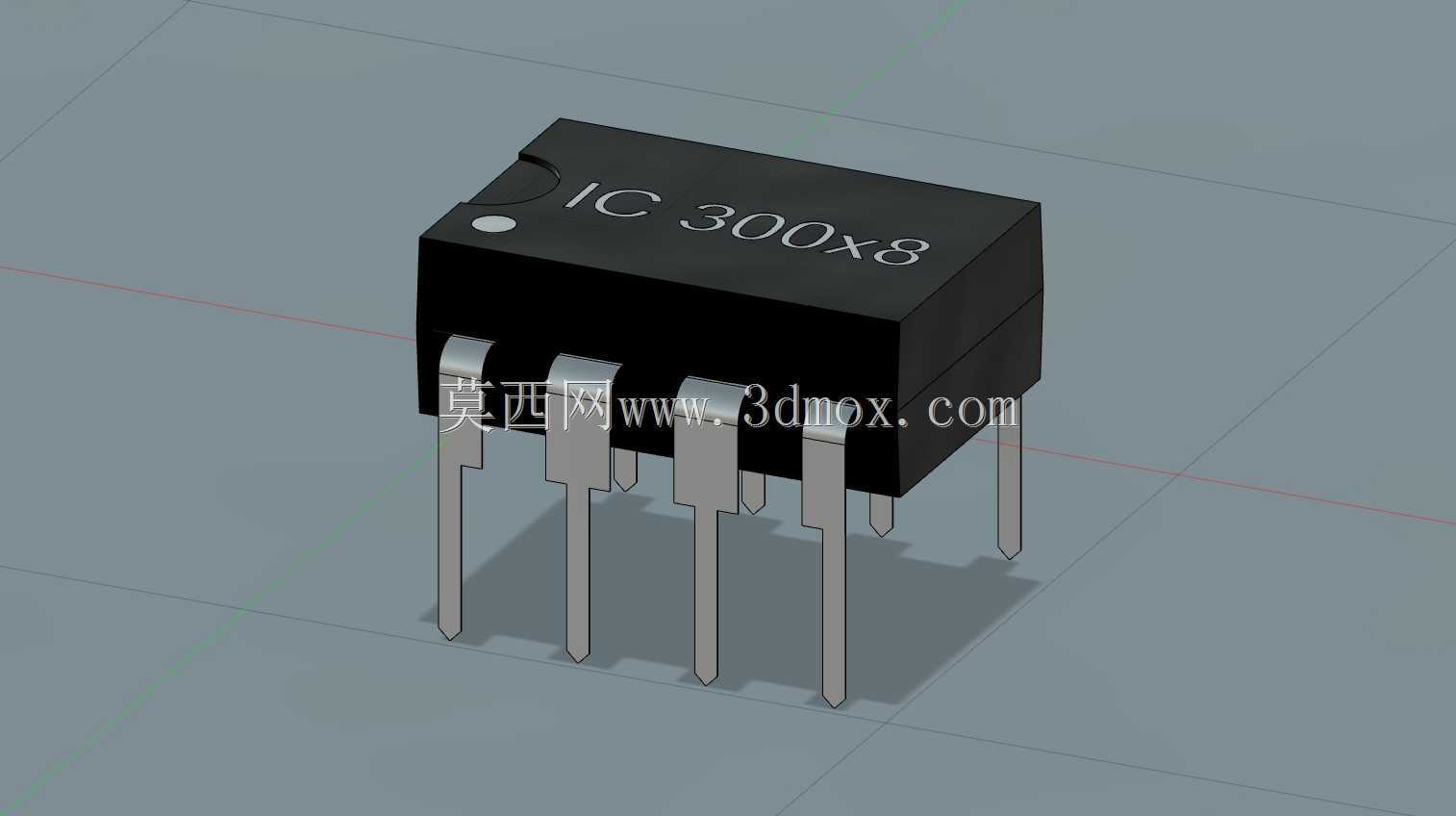

　　这款8引脚DIP结构的IC模型，还原了常规直插芯片的核心结构特征：黑色环氧塑封本体作为芯片的承载保护结构，表面做了对应引脚1的圆形定位凹点，同时在本体一侧设置了半圆缺口标识，方便生产装配时快速识别引脚方向，避免反向插装导致的电路烧毁问题。引脚部分采用标准的直插式结构设计，引脚宽度、厚度以及相邻引脚的中心间距，完全匹配常规100mil间距的DIP8封装规范，引脚伸出本体的长度也按照常规波峰焊工艺的插装要求设置，既保证插入PCB焊盘后有足够的焊接余量，也不会因为引脚过长导致剪脚工序额外增加工作量。

　　从实际应用场景来看，这类8引脚直插IC广泛覆盖电源管理、信号运算、逻辑控制、接口转换等各类电路场景，小到消费类电子的控制板，大到工业设备的辅助控制模块，都能见到这类封装元件的身影。做整机结构设计时，不仅要考虑IC本体在PCB上的投影占用面积，还要预留出足够的操作空间：比如芯片上方如果有结构压条或者散热件，需要核对塑封本体的顶部高度，避免压接时损坏芯片；引脚的折弯公差也要在建模时预留合理的偏差范围，毕竟实际生产中引脚不可能完全保持垂直状态，合理的公差预留能让结构干涉检查的结果更贴近真实装配情况。

　　设计这类元件模型时，核心思路是优先保证安装边界的准确性，不需要过度追求塑封本体表面的丝印细节这类非装配相关的特征，而是把建模精度集中在引脚位置、本体长宽高、定位标识位置这些直接影响装配的尺寸上。比如引脚的中心距必须严格控制在2.54mm的标准间距，两列引脚之间的排距要匹配7.62mm的常规DIP8规范，塑封本体的宽度不能超过两排引脚之间的安全间隙，否则插件时会出现本体卡滞在PCB上方的问题。另外引脚末端做了微小的倒角处理，还原了真实元件引脚的导入结构，方便插件工序时引脚能顺利对准焊盘孔，这一点很多粗制的元件模型都会忽略，导致虚拟装配时出现引脚无法插入焊盘的错误提示，和实际生产情况不符。

　　从安装边界来看，这款模型在PCB上的占用区域为矩形范围，长度方向覆盖8个引脚的排布长度，宽度方向覆盖两列引脚的外侧边缘，高度方向从PCB板面到塑封本体顶部的尺寸，匹配常规DIP8芯片的标准高度，在进行整机布局时，只要在这个矩形区域以及上方对应的高度空间内不布置其他结构件、接插件或者高大元件，就能保证装配时不会出现干涉问题。对于做EAGLE、Altium这类PCB设计的工程师来说，导入这类精准的三维模型，可以在设计阶段就完成3D视角的装配检查，提前发现元件布局的冲突问题，不用等到实物打样阶段再去排查修改，能大幅缩短硬件开发的迭代周期。另外在做教学演示或者装配工艺仿真时，这类还原度高的元件模型也能更直观地展示直插元件的插装方向、焊接位置，帮助新手快速理解DIP封装的结构特点和装配要求。
