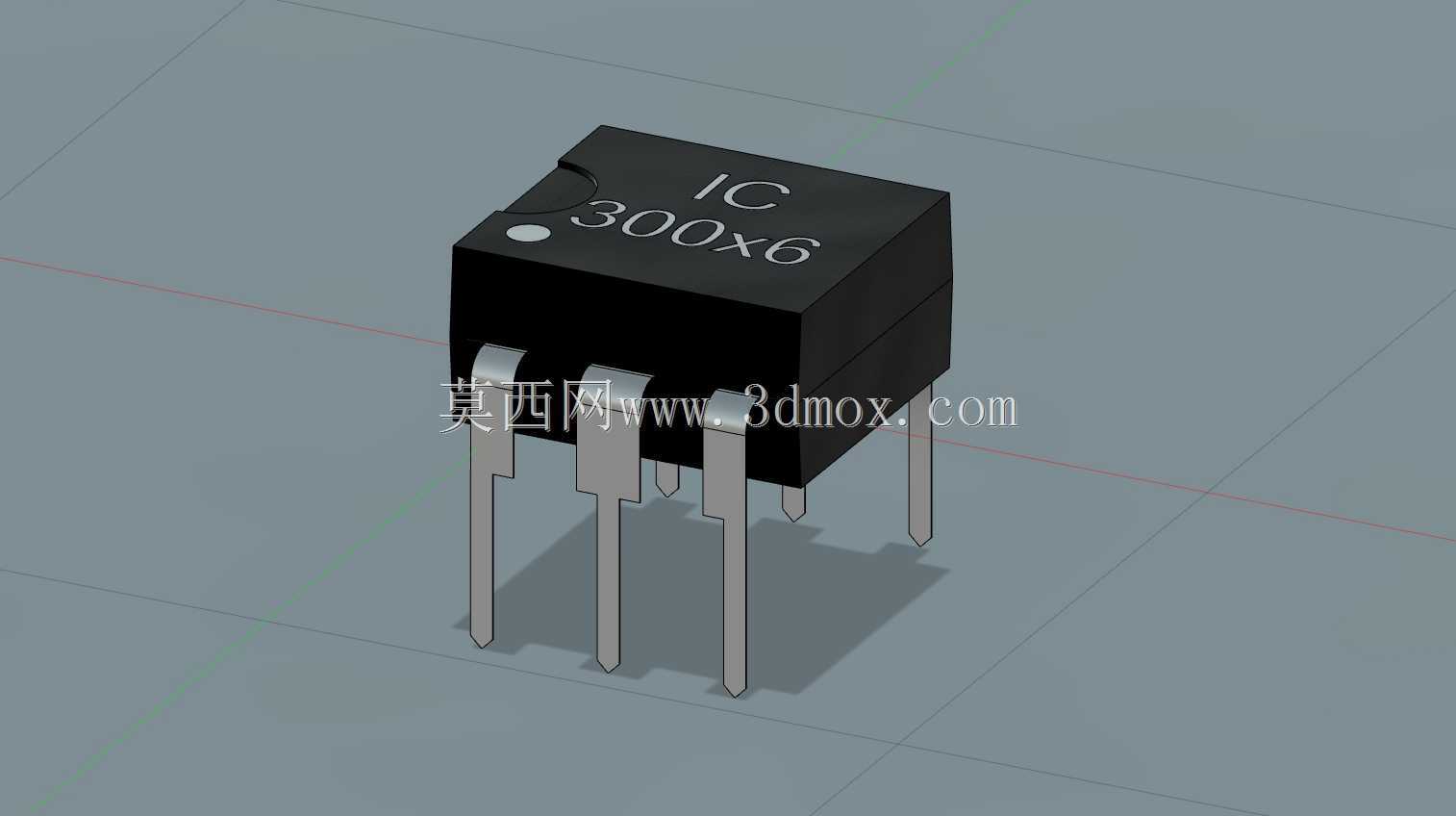

六引脚直插式集成电路封装结构

　　在电路板设计与电子设备组装的实际工程场景中，直插式集成电路的封装建模是PCB布局、结构干涉校验环节必不可少的基础要素，本次呈现的六引脚双列直插封装结构，主要面向小功率信号处理、简单逻辑控制类芯片的安装适配场景，常见于消费类电子控制板、小型工控辅助电路、教学实验电路板等领域的设计环节。从实际使用角度出发，这类六引脚DIP封装的元件，承担着电路中信号放大、开关控制、简单逻辑运算等基础功能，是分立元件电路向集成化电路过渡阶段应用最广泛的封装形式之一，即便在表面贴装技术高度普及的当下，直插封装凭借焊接容错率高、手工调试方便、机械连接强度足的特点，依然在小批量试制、教学实验、高振动工况的电路设计中保有稳定的应用占比。设计这类封装三维模型时，

　　首先要锚定实际生产中的安装边界，引脚间距采用100密耳也就是2.54毫米的标准间距，这是通用面包板、万能板、量产波峰焊治具的通用适配尺寸，两列引脚之间的跨距设置为300密耳也就是7.62毫米，完全匹配行业通用的DIP6封装安装孔位规范，不会出现与现有PCB封装库不兼容的问题。建模过程中优先还原元件的实际装配干涉边界，元件本体的塑封部分采用标准黑色环氧塑封的外形尺寸，本体顶部预留了引脚1标识的凹点与丝印区域，方便装配时识别方向，避免插反造成电路烧毁；引脚部分还原了直插引脚的折弯角度与伸出长度，引脚伸出本体下方的长度适配常规1.6毫米厚度PCB的波峰焊工艺要求，穿过PCB后预留的焊脚长度控制在1.5-2毫米区间，

　　既满足焊锡浸润的机械强度要求，又不会因为引脚过长造成剪脚工序的额外工作量，同时避免相邻引脚之间的焊锡短路风险。从结构设计的细节来看，塑封本体的边角做了微小的倒角处理，还原实际量产元件的脱模斜度，不会出现尖锐直角的建模失真，引脚与塑封本体的结合部位还原了封装工艺的密封台阶，准确反映实际元件的装配干涉范围，在做电路板整体结构校验时，能够准确判断该元件与周边接插件、散热片、结构外壳的距离是否满足安全间隙要求，避免实际组装时出现元件顶壳、相邻元件干涉的问题。这类封装模型在实际设计工作中，主要用于三个环节：一是PCB设计阶段的3D布局校验，在EDA软件中导入该模型后，可以直观查看元件在电路板上的高度占比，与周边元件的空间距离，

　　尤其是在做紧凑型设备的电路板设计时，能够提前发现直插元件过高与外壳碰撞的问题；二是生产工装设计环节，在做波峰焊治具、测试工装的定位设计时，准确的元件模型可以帮助设计人员避开元件本体位置，设置合理的工装压点与定位柱，避免压伤元件；三是手工焊接与返修环节的参考，模型准确的引脚位置与方向标识，可以帮助焊接人员快速识别引脚定义，减少装反的概率。不同于定制化的特殊封装，这类标准六引脚DIP封装的尺寸完全遵循行业通用规范，建模时没有做随意的尺寸改动，所有尺寸边界都与市面主流厂商的同规格元件保持一致，不管是用于EAGLE、Altium Designer等EDA软件的封装库配套，还是用于结构设计软件中的整机装配校验，都能够直接适配，不需要额外调整尺寸。在实际的电路设计工作中，很多工程师容易忽略直插元件的三维建模准确性，往往用简单的方块加圆柱引脚代替，导致实际组装时出现干涉问题，比如忽略塑封本体的实际宽度，导致旁边的电解电容安装空间不足，或是引脚长度建模不准，导致焊脚与底层的金属外壳接触短路，这个模型在建模时充分考虑了这些工程实际中的常见问题，所有外形尺寸都参考了主流半导体厂商的公开封装规格书，引脚的粗细、折弯半径、本体的拔模斜度都做了写实还原，能够有效避免设计阶段的尺寸误判。
