在电子设备的板间连接场景里,直插式排针是应用频次极高的互联元件,这款9针SIP结构的排针,主要面向单排直插的电路连接需求,适配1英寸标准间距的安装布局,能够在工控板卡、电源模块、传感信号转接板等场景中完成稳定的电气与机械连接。从实际使用的角度出发,这类排针承担着板对板、板对线的信号与小功率电流传输作用,在长期使用中需要兼顾插拔的顺畅度、接触的可靠性以及焊接后的结构强度,因此在结构设计阶段需要对每一处细节做工程化的考量。

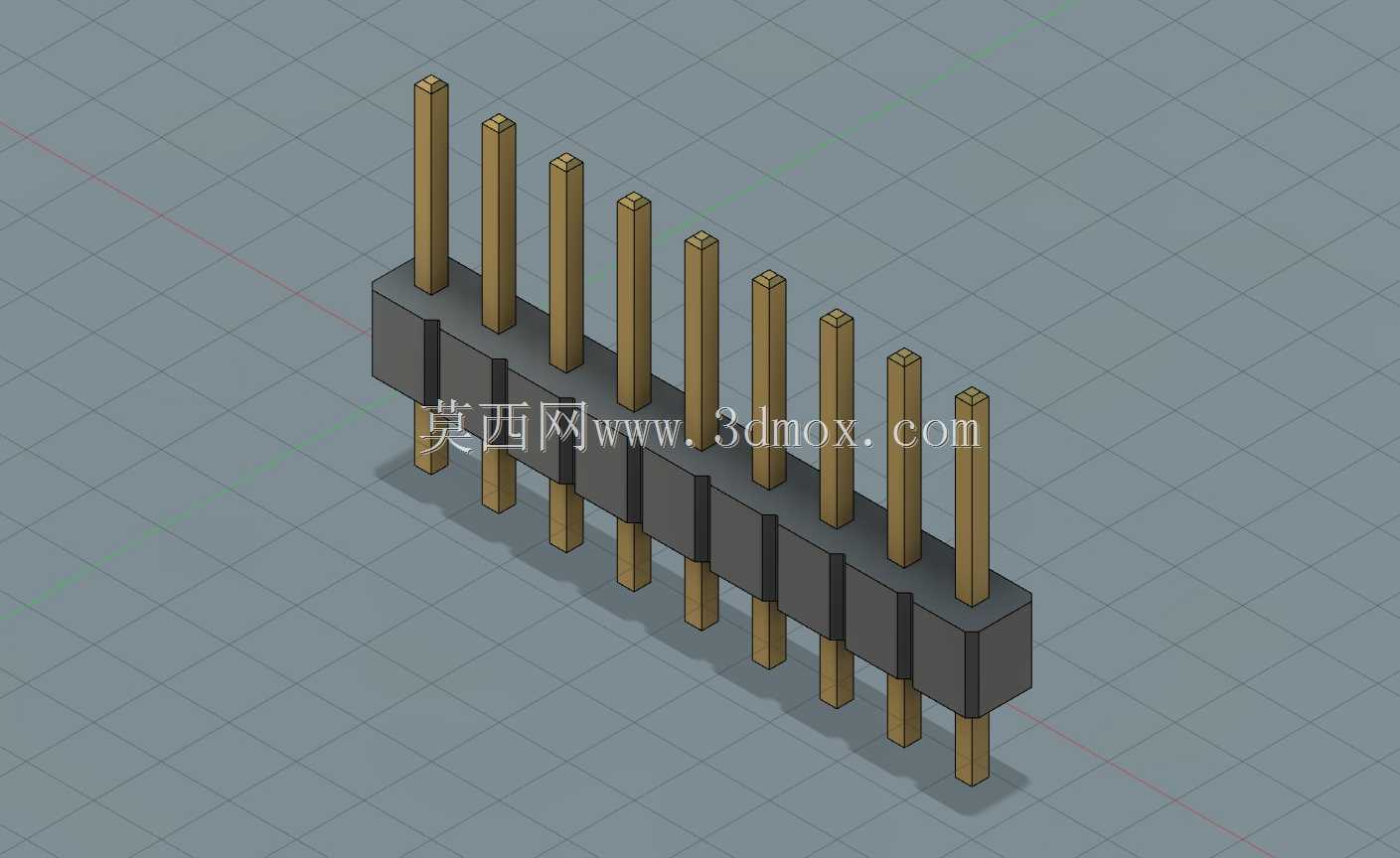

设计这款排针时,首先确定的是针脚的排布逻辑,9根插针沿绝缘基座的长度方向等距排布,相邻针脚的中心间距严格遵循1英寸的标准要求,这个间距尺寸是行业内通用的安装规范,能够直接匹配市面上对应规格的排母座、PCB板预留安装孔位,不需要额外做孔位调整,降低选型适配的成本。绝缘基座采用分段式的方块拼接结构,每一段基座对应固定一根插针,这种分段结构一方面可以在注塑生产时减少塑胶件的内应力,避免长期使用后基座出现形变翘曲,另一方面也能在针脚受力时提供更均匀的包裹支撑力,防止单根针脚出现歪斜偏移。插针采用方截面的长直结构,方型针身相比圆针在焊接时能够与PCB焊盘形成更大的接触面积,提升焊点的抗剪切强度,同时插针贯穿绝缘基座,两端分别伸出基座上下两侧,上端用于对接排母或者接线端子,下端用于插入PCB板的安装孔完成波峰焊或者手工焊接,两端伸出的长度经过匹配常规板厚与对接高度的测算,既不会因为伸出过长导致焊接后针脚歪斜,也不会因为伸出过短导致焊接接触面积不足、对接深度不够。
从安装边界来看,这款排针的整体宽度由绝缘基座的宽度决定,能够适配PCB板上预留的单排9针安装位,安装时不需要额外预留侧面的操作空间,针脚的位置度公差控制在常规接插件的通用公差范围内,能够保证批量生产时每一个产品都能顺利插入PCB孔位,不会出现个别针脚偏位无法插装的问题。绝缘基座的材质选用常规的工程绝缘塑胶,具备足够的绝缘电阻与耐温性能,能够满足波峰焊时的短时高温要求,不会在焊接过程中出现融化、变形的问题,同时塑胶的阻燃特性也能满足电子设备的安全使用要求。插针的表面做了导电镀层处理,能够降低接触电阻,提升抗氧化能力,保证长期使用过程中接触性能稳定,不会因为氧化出现信号传输中断、接触电阻过大发热的问题。
在实际设备装配场景中,这类9针SIP排针经常用于信号转接板的对外接口,比如传感信号的集中输出、控制信号的板间传递,相比其他连接方式,直插排针的成本更低、连接可靠性更高,不需要额外的锁附结构就能实现稳定的连接,同时在设备维护时也能快速完成板卡的拆卸更换,不需要做复杂的拆线操作。设计过程中也考虑了插拔力的匹配,插针与绝缘基座之间采用过盈配合的固定方式,保证在多次插拔对接后,插针不会从基座中被带出,同时插针的尺寸精度控制能够保证与对应排母对接时的插拔力处于合适的区间,既不会因为插拔力过大导致装配困难,也不会因为插拔力过小导致连接松脱。另外,基座的分段式结构也让这款排针具备一定的改造灵活性,如果实际使用中需要更少针数的规格,可以沿着分段的缝隙裁切基座,得到对应针数的排针,不需要重新开模生产,提升了零件的通用适配性。
从结构强度的角度考量,插针与基座的结合位置做了局部的卡位结构,插针在基座内部的部分不是等截面的直杆,而是带有局部的凸点结构,注塑时塑胶材料包裹住凸点,形成轴向的限位,进一步提升插针的抗拉力,避免在插拔或者焊接过程中针脚出现轴向窜动。针脚的端部做了小角度的倒角处理,既方便插入PCB安装孔,也能在对接排母时起到导向作用,避免针脚端部的毛刺刮伤排母内部的接触弹片,影响接触可靠性。整体结构没有多余的复杂设计,所有的结构特征都服务于连接可靠、装配便捷、成本可控的实际工程需求,没有冗余的装饰性结构,完全符合工业级接插件的设计逻辑,能够满足常规工业电子、消费电子设备内部的板间互联需求,在对应的安装场景下可以直接选型使用,不需要做额外的结构修改。
