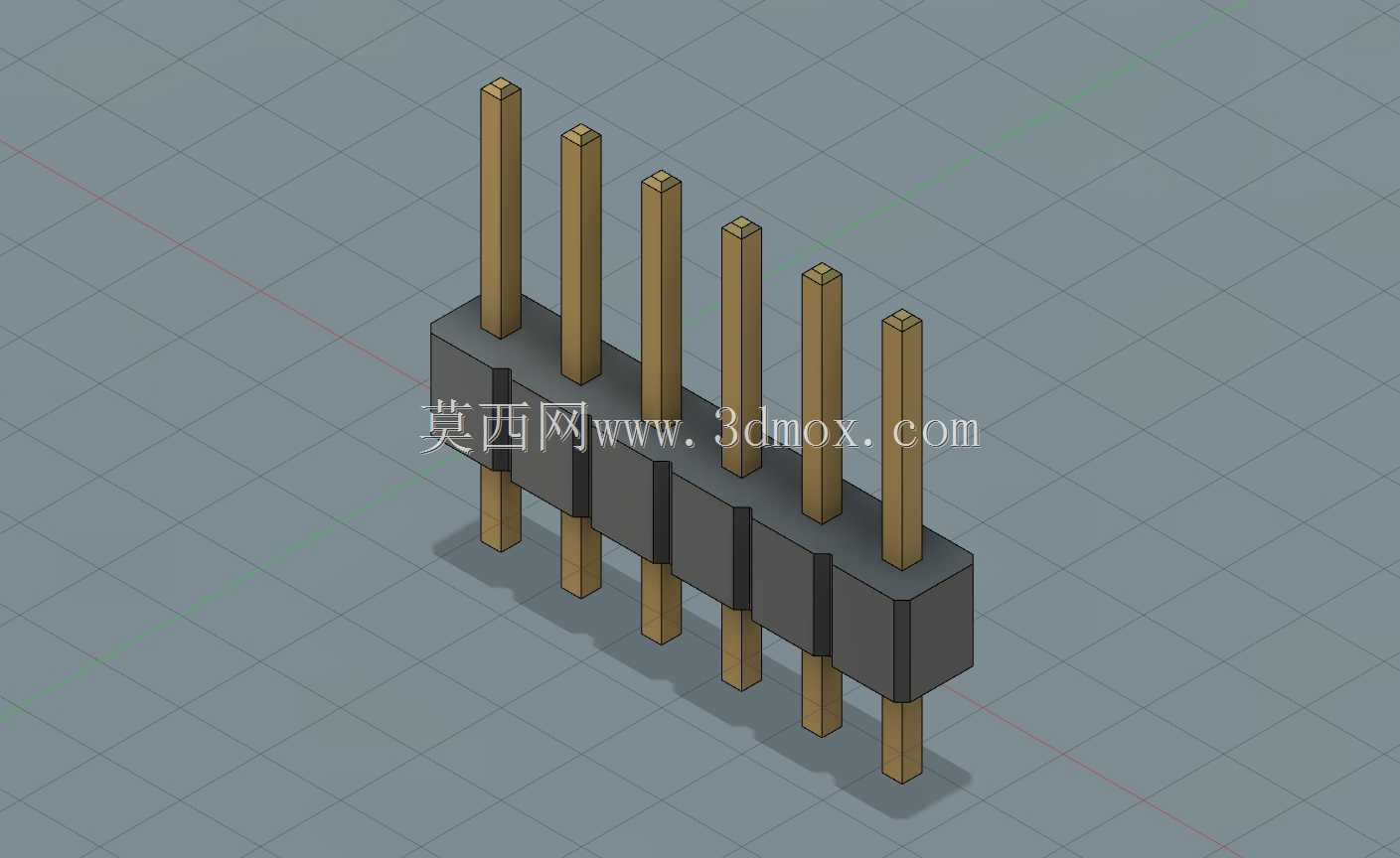

1英寸间距六针SIP排针连接器结构

　　在工业控制板卡、老式通讯设备、电源模块以及部分测试治具的板间连接场景里，单排直插排针是应用极为广泛的板级互联部件，这款六针SIP结构的排针，采用1英寸的标准间距设计，适配早年大量工业设备的板卡安装孔位，在老旧设备维修、复刻板卡制作以及定制化工控模块开发中，这类标准间距的排针是不可或缺的基础连接件。从实际使用场景来看，这类排针主要承担PCB板与板之间的信号传输、小电流供电连接作用，1英寸的针距设计相比常规2.54mm间距排针，针体之间的绝缘距离更大，在高电压、高粉尘或者湿度相对较高的工业现场环境中，能有效降低针间爬电、短路的风险，适合在工况相对复杂的工业设备内部使用，比如老式的PLC扩展模块、工业传感器转接板、大功率电源驱动板上，

　　都能见到这类大间距单排排针的应用。从结构设计层面来看，这款排针采用塑高一致的黑色绝缘基座，基座将六根金属插针牢牢固定，插针两端均伸出基座同等长度，既可以满足板端直插焊接的需求，伸出基座另一侧的针体也可以配套对应间距的排母实现插拔连接，或者直接焊接到另一块板卡上实现刚性板间连接。金属插针采用方形截面设计，相比圆形插针，方形插针在焊接时与PCB焊盘的接触面积更大，焊接后的抗弯折、抗拉扯能力更强，在设备存在一定振动的工况下，不容易出现焊盘脱落、针体松动的问题。插针表面做了镀锡处理，既能保证焊接时的上锡效果，也能在长期使用过程中减缓氧化速度，降低接触电阻升高带来的信号衰减、接触不良问题。绝缘基座采用的是耐高温的工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会在焊接过程中出现基座变形、针体移位的问题，保证批量焊接时的安装精度。从安装边界尺寸来看，六根插针沿基座长度方向等距排布，总长度适配1英寸间距的六针安装孔位，基座的宽度和高度都做了统一的尺寸控制，在PCB布局时，不需要额外预留过多的避让空间，基座底部与PCB表面贴合的位置做了微小的凸台设计，焊接时可以让焊锡更好地浸润插针根部，同时避免助焊剂残留堆积在基座与PCB的缝隙中。在实际选型使用时，这类排针的针体伸出长度可以根据板间距离灵活选择，这款模型的针体长度适配常规双层板的板间连接需求，如果是多层板或者板间需要加绝缘垫片的场景，也可以对应调整针体长度，保证插针穿过焊盘后有足够的焊接长度，

　　同时不会因为针体过长导致相邻焊点短路。在三维建模过程中，这类排针的建模重点在于保证针距的精度，1英寸间距的公差需要控制在工业接插件的标准公差范围内，否则在实际安装时会出现插针对不准孔位、无法插入的问题，同时基座上的插针固定槽需要和插针尺寸做小间隙配合，还原真实生产中插针压入基座的装配关系，模型的外观细节还原了真实排针的塑体分型线、插针端面的倒角特征，能够直接用于设备的结构干涉检查、板卡布局仿真，在做整机装配验证时，可以直接将该模型导入装配体，检查排针安装位置是否和周边结构件存在干涉，插针伸出长度是否会触碰其他元器件，提前规避实际生产组装时出现的装配问题。对于从事工控板卡开发、老旧设备维修复刻的结构工程师来说，

　　这类标准件的精准三维模型能够大幅减少建模工作量，不需要从零开始绘制标准接插件，直接调用就可以完成布局，同时模型的尺寸完全符合实物的安装边界，能够保证设计完成的板卡孔位和实物排针完全匹配，减少打样试错的成本。在实际装配过程中，这类排针一般是采用波峰焊工艺焊接到PCB上，插针穿过PCB的安装孔后，在波峰焊锡炉中完成焊接，基座的耐高温特性保证过炉后不会出现形变，针体的直线度控制也能保证插针可以顺利穿过PCB孔位，不会出现个别针体歪斜导致无法插装的问题。在一些需要经常插拔维护的模块上，这类排针也可以配套对应的排母使用，将排母焊接在另一块板卡上，通过排针和排母的插拔实现模块的快速更换，不需要每次维护都进行焊接操作，提升设备的维护效率。
