通用1英寸间距三芯SIP排针接插件结构

　　在工业控制板卡、老式通讯设备、电源模块以及部分农用电子改装设备的板间连接场景里，直插式SIP排针是成本极低、可靠性经过长期验证的连接部件，本次呈现的三引脚1英寸间距结构，正是针对大电流、低引脚数的板载直连需求设计的。不同于高密度贴片排针的细密间距设计，这款三引脚排针采用1英寸的引脚中心距，单根引脚采用方形截面设计，相比圆形插针，方形引脚在插入配套插座时，四个棱边可以刮除插座接触片表面的氧化层，长期在多粉尘、温湿度波动大的户外设备、农用机械电控舱内使用时，能有效降低接触电阻升高、连接失效的概率，这也是很多收割设备、户外工控终端依旧偏好这类大间距排针的核心原因。

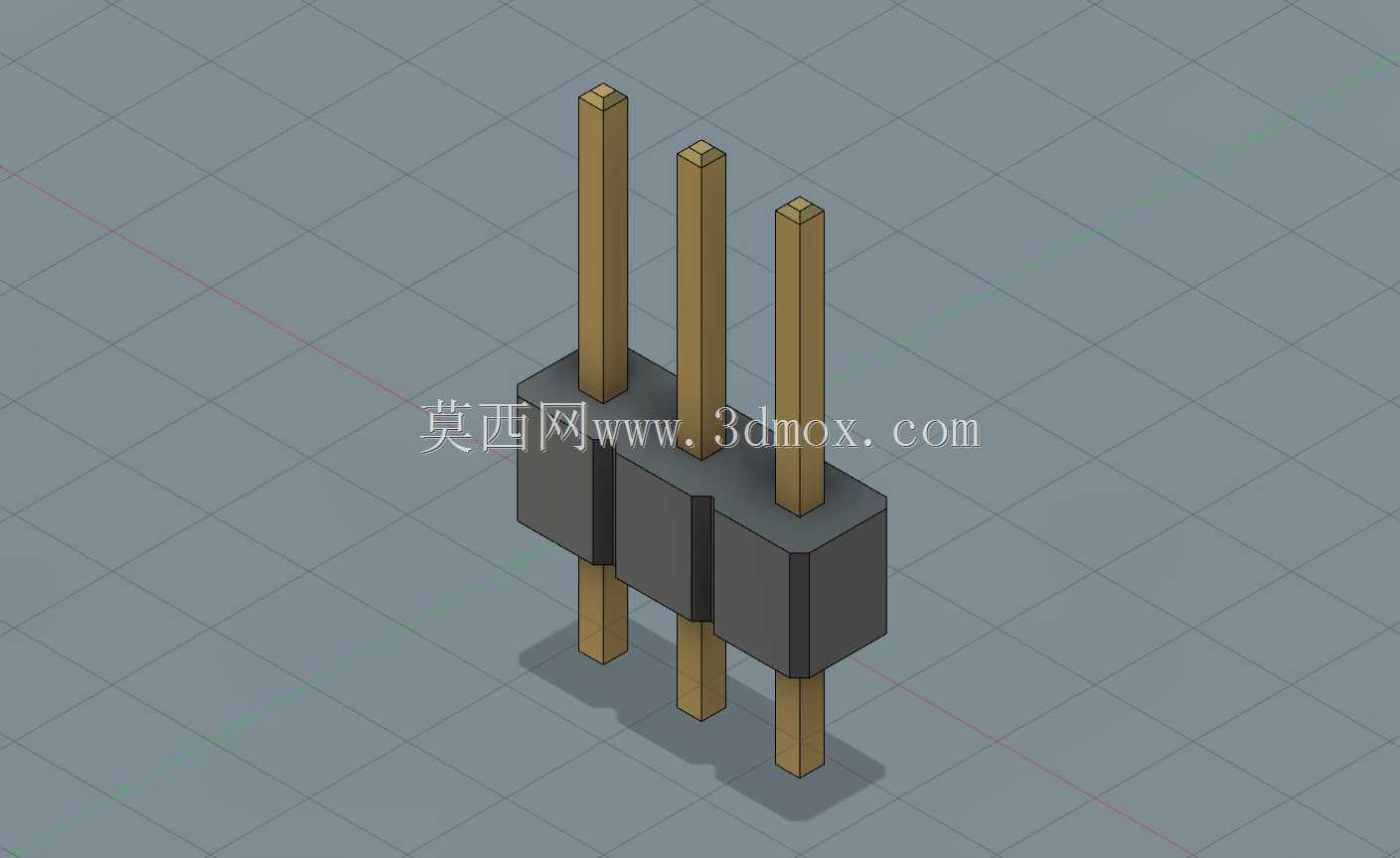

　　从结构设计逻辑来看，这款排针的塑封基座采用三个独立分隔的方块式结构，每个塑封块对应单根引脚，相邻塑封块之间预留了细微的分隔槽，一方面可以在注塑生产时减少塑胶件的缩痕，保证每个引脚的塑封定位精度，避免引脚出现歪斜、偏移导致插装时对位困难；另一方面，分隔槽可以增加引脚之间的沿面爬电距离，在应用于220V低压控制回路、小功率电源输出回路时，即便在潮湿凝露的工况下，也能降低引脚间的漏电、拉弧风险。引脚采用贯穿式设计，从塑封基座上下两端伸出等长的插合段，上端用于对接线束端的插座或者跳线帽，下端用于插入印制板的安装孔进行波峰焊或者手工焊接，这种贯穿式结构相比单端固定的插针，抗弯折能力更强，在设备检修、反复插拔对接插件的过程中，不容易出现引脚根部断裂、塑封基座开裂的问题。

　　在安装边界尺寸上，1英寸的引脚间距刚好适配很多老式通用印制板的标准孔位网格，不需要额外调整板卡的开孔坐标，对于存量设备的维修替换来说，不需要重新绘制板卡，直接替换损坏的原有排针即可完成修复。单根引脚的截面尺寸匹配标准的SIP插座接触片夹持范围，插合后保持足够的接触正压力，不会因为设备运行中的振动出现松脱。塑封基座的高度经过匹配设计，焊接到印制板上之后，基座底部和板卡表面预留了0.8mm左右的间隙，既可以避免焊接时焊锡顺着引脚爬到基座内部造成引脚间短路，也能让板卡表面的助焊剂残留、冷凝水汽顺利从间隙排出，不会长期积存在基座下方造成电路腐蚀。

　　实际应用中，这类三引脚排针常被用作电源正负极加接地的三线连接接口，或者单路信号加电源、地的信号传输接口，在农用收割设备的电控改装、小型工控模块的外接信号接口、老式通讯设备的板卡测试点引出等场景中使用频率极高。设计建模时，特意还原了方形引脚的棱角细节、塑封块的分型面位置以及引脚和塑封块的装配公差，在进行整机结构干涉检查时，可以直接导入装配体，验证排针安装位置和周边壳体、其他元器件的安全距离，避免出现结构设计时预留空间不足，导致后期装配时排针和外壳干涉、无法插合对接插件的问题。不同于高密度的多引脚排针，这款三引脚结构没有多余的定位柱、卡扣等附加结构，结构简单可靠，生产加工时的不良率更低，对于成本敏感、可靠性要求高的工业场景来说，是非常务实的连接方案选择。
