通用1英寸间距4针SIP排针连接器结构

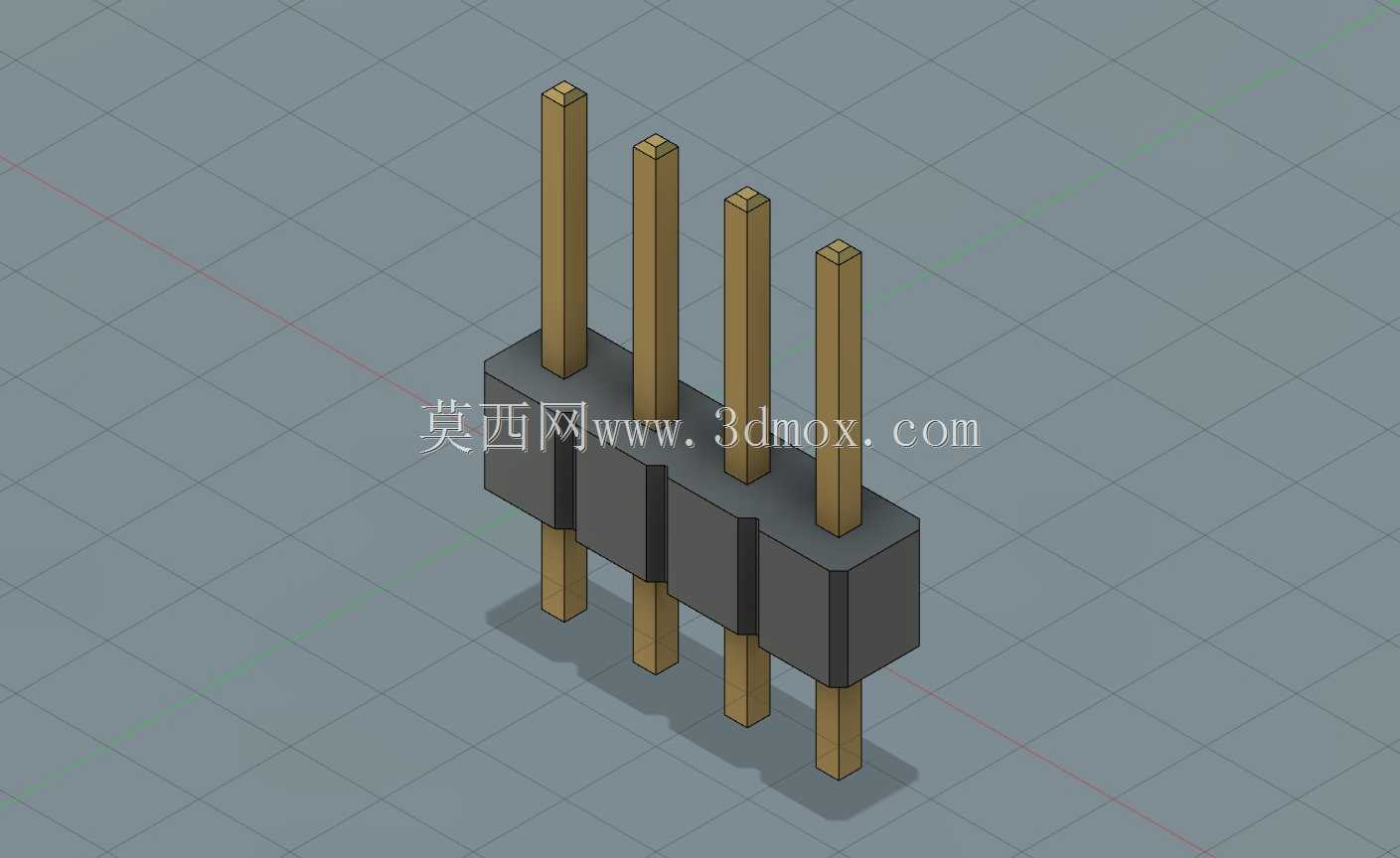

　　在各类通孔插装式电路板的硬件搭建场景里，直插式单排排针是实现板间垂直互联、板与外设模块信号及小电流通路连接的核心基础接插件，这款4针规格的SIP排针，采用1英寸的标准针间距设计，适配早期工业控制板、老式通讯接口板、定制化实验电路板的焊盘孔位布局，能够直接匹配对应孔距的单排排母实现插拔式连接，也可直接焊接在PCB板上作为外露测试点或者外接引线的接线柱使用。从结构设计逻辑来看，这款排针采用塑高一致的黑色绝缘基座，基座将四根金属插针牢牢固定，每根插针两端均伸出基座相同长度，两端的插针段均为方形截面，既能够保证插装时与PCB焊盘孔的配合间隙控制在合理范围，避免插针过松导致焊接偏移，也能在与排母对插时提供足够的接触保持力，

　　防止日常震动环境下出现接触松脱的问题。金属插针的材质选用常规的黄铜基材，表面做镀锡处理，既能够保证焊接时的上锡性能，减少虚焊风险，也能在常规室内使用环境下抵御氧化，维持长期稳定的接触电阻。绝缘基座采用耐高温的工程塑料注塑成型，能够耐受波峰焊、手工烙铁焊接时的高温，不会出现基座融化变形、插针移位的问题，基座上相邻插针之间设置有分隔凸筋，能够增加相邻插针之间的爬电距离，在低压信号传输场景下避免相邻引脚之间出现电弧击穿、信号串扰的问题。从安装边界尺寸来看，这款排针的针间距严格控制为1英寸，也就是25.4mm的标准间距，四根插针的中心距保持一致，安装时PCB上对应的四个焊盘孔需要按照同间距排布，焊盘孔直径设置为比插针对角线尺寸大0.2-0.

　　3mm即可，既方便插针顺利插入，也能保证焊接时焊锡能够充分填充孔壁间隙。基座的整体宽度、厚度尺寸控制紧凑，不会占用过多的板上空间，在多排排针并列布置的场景下，相邻排针的基座之间不会出现干涉问题。插针两端的伸出长度适配常规双层板、多层板的焊接需求，下端伸出长度足够穿过标准厚度的PCB板，在板背面留出足够的焊接长度，上端伸出长度能够满足常规排母的插接深度要求，也方便在不使用排母时直接用杜邦线、鳄鱼夹进行临时接线测试。在实际设备应用中，这类大间距单排排针常被用在工业控制模块的电源输入接口、低速信号输出接口上，相比细间距排针，1英寸间距的排针针体更粗，能够承载更大的电流，也更方便现场施工人员进行接线操作，不容易出现针体弯折、

　　相邻引脚短路的问题。建模过程中需要重点保证四根插针的同轴度与间距公差，每根插针相对于基座底面的垂直度需要控制在合理范围内，避免插针歪斜导致无法顺利插入PCB焊盘或者对插排母时出现卡滞，基座的注塑分型面需要设置在不影响安装平整度的位置，保证基座贴装在PCB表面时能够保持平整，不会出现一侧翘起导致焊接虚接的问题。同时插针与基座的结合力需要满足使用要求，在正常插拔力作用下不会出现插针被从基座中拔出的情况，建模时可以通过在插针与基座接触的位置设置滚花或者卡位凸台的结构，来增强两者的结合强度，模拟实际生产中的压装工艺效果。
