通用1英寸间距2针SIP接插件结构设计

　　在工业控制板卡、老式通讯设备、电源模块以及部分测试治具的板级互联场景里，单排直插式的SIP接插件始终是成本可控、连接可靠性有充足验证的互联方案，尤其是2针规格的SIP接插件，常被用于直流电源输入、信号回路短接、低速开关量信号传输这类仅需两路导通的场景，相比多针接插件能大幅减少PCB板的占用面积，同时降低BOM采购成本。这次设计的2针SIP引脚，采用1英寸的标准引脚间距，这个间距规格并非消费电子常用的2.54mm密间距，而是面向大电流、高绝缘要求的工业场景设计，足够的引脚间距能避免潮湿、粉尘环境下的引脚间爬电问题，在工业现场多尘、存在凝露可能的工况下，1英寸间距带来的绝缘冗余量，能让接插件在AC220V以下的低压回路里长期稳定工作，不会出现引脚间拉弧、漏电的问题。

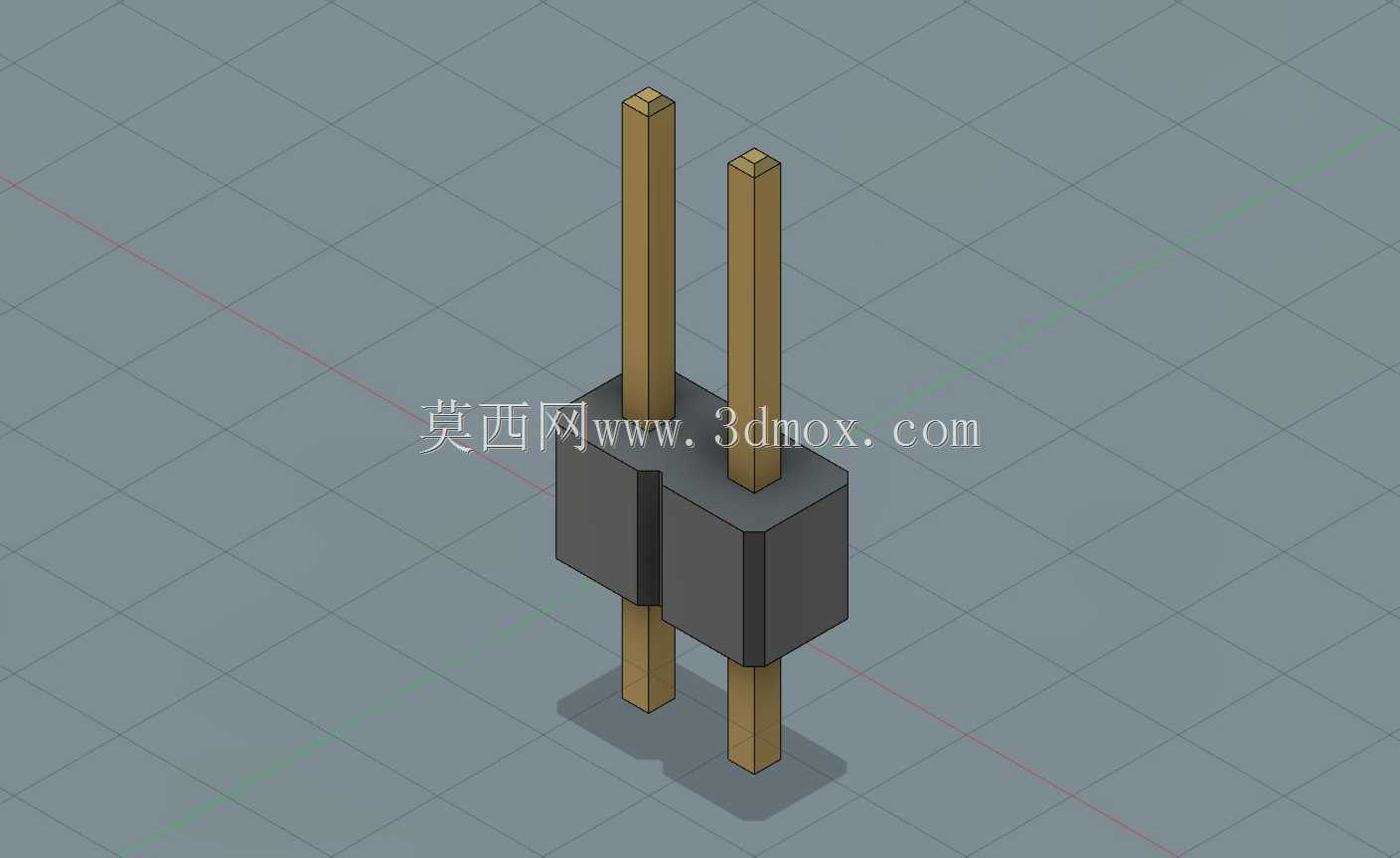

　　从结构设计的角度出发，这个接插件的主体分为塑封基座和金属插针两个部分，塑封基座采用方块式的分体拼合结构，两个独立的塑封块分别包裹单根插针的中段，中间预留细小的定位卡槽拼合，这种设计相比一体注塑的基座，模具结构更简单，生产时可以先完成插针的预冲压定位，再进行塑封块的装配固定，能有效降低一体注塑时插针偏移、塑封料溢料包裹插针端面的不良率。金属插针采用方形截面的长直结构，贯穿整个塑封基座，上下两端伸出长度保持一致，下端伸出段用于穿过PCB板的安装孔进行波峰焊或者手工焊接，上端伸出段用于对接母座或者直接压接导线，方形截面的插针相比圆形插针，在塑封基座里的抗扭转能力更强，多次插拔对接后不会出现插针转动、对位偏移的问题，同时方形插针的焊接面与PCB焊盘的接触面积更大，焊接后的抗剪切拉力更高，能承受现场布线时的导线拉扯力，不会出现焊盘脱落、插针松动的问题。

　　在安装边界的设计上，塑封基座的底面做了平整处理，安装时基座底面可以完全贴合PCB板面，不需要额外加垫高垫片，两个插针的中心距严格控制在1英寸的公差范围内，插针的截面尺寸匹配通用的SIP2针母座插孔尺寸，插针伸出基座下端的长度控制在标准波峰焊的吃锡深度要求范围内，既保证焊接时焊锡能顺着插针爬升形成可靠的浸润焊点，又不会因为插针过长导致波峰焊时焊锡溢到基座上表面。基座的整体外形尺寸做了最小化设计，两个拼合后的塑封块宽度刚好覆盖两个插针的边缘，不会占用PCB上相邻走线的空间，在布局紧凑的工业板卡上，这个尺寸的接插件可以直接布置在板边位置，作为对外的电源输入接口，不需要额外预留安装避让空间。

　　实际选型使用时，这类2针SIP接插件不需要额外的固定卡扣，完全依靠插针与PCB焊盘的焊接力实现固定，在没有频繁插拔需求的场景里，比如板内的电源跳接、固定信号回路连接，这种结构的可靠性完全满足要求，相比带锁扣的接插件，装配效率更高，手工焊接时不需要额外的对位操作，插针对准孔位插入后就能临时固定，过炉后即可完成牢固连接。设计时还考虑了插针的同心度问题，每根插针与塑封基座的垂直度控制在合理公差范围内，避免插针歪斜导致插装时无法顺利穿过PCB孔，或者对接母座时出现插针顶弯的问题，塑封块的边缘做了微小的倒角处理，装配时不会划伤操作人员的手指，也不会在PCB板上留下刮痕。对于需要做三防漆涂覆的板卡，这种平整的基座结构也方便三防漆的均匀喷涂，不会在基座缝隙里残留多余的漆液影响绝缘性能。
