单针1英寸间距SIP收割台引脚结构

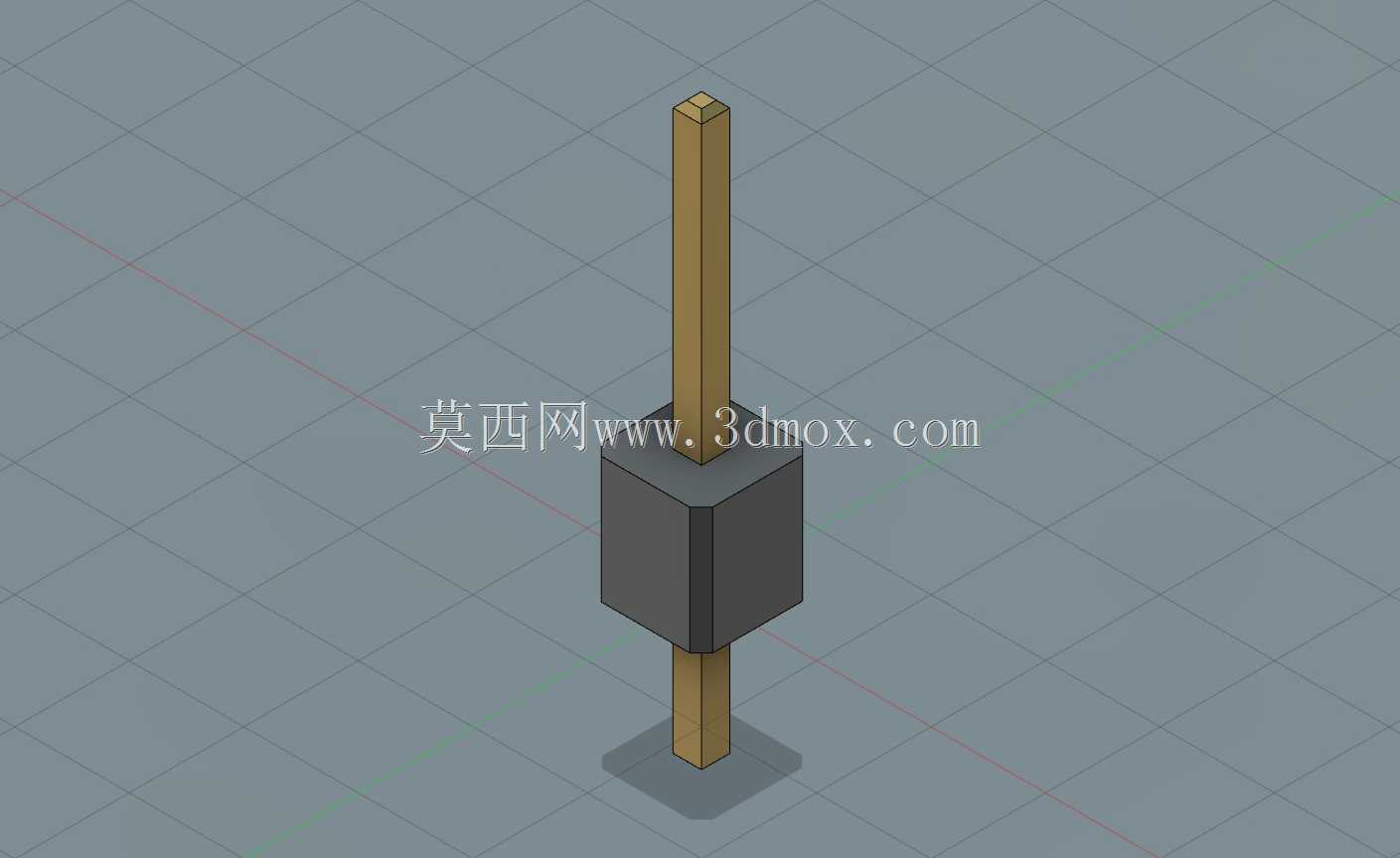

　　在农业收获机械的电控系统搭建场景里，这类单针SIP引脚是收割台电控信号传输链路里的基础连接部件，主要承担收割台局部传感单元、执行模块与主控线路之间的点对点电气连接功能，区别于多针排针的集成式连接，单针结构的引脚更适合收割台上分散布置的单点信号点位接线，能灵活适配不同位置的传感元件安装需求，避免多针接插件在狭小安装空间里的布线干涉问题。从实际使用场景来看，联合收割机的收割台作业时会持续伴随秸秆抖动、田间扬尘、温差变化等复杂工况，这类引脚的结构设计首先要满足插接后的连接稳定性，中部的方形限位块是整个部件的核心定位结构，安装时方形块卡入对应接插件的限位槽内，既能防止引脚在设备振动过程中出现轴向窜动，也能避免引脚受外力作用发生周向转动，

　　保证插针与对接端子的接触面积始终处于设计值范围内，减少接触不良引发的信号中断故障。设计过程中首先确定的是引脚的间距参数，1英寸的针距是沿用了农用设备电控系统的通用接插件间距规范，能直接适配现有收割台电控模块的标准接插孔位，不需要额外修改安装基座的孔位尺寸，降低配件替换的适配成本。上下两段伸出的插针为等径方形截面，方形截面的设计相比圆形插针，在插接时能提供更明确的对位导向，插针表面做了钝化处理，减少田间潮湿空气带来的锈蚀风险，插针的伸出长度经过实际装配验证，既保证插入对接端子后有足够的接触深度，也不会因为伸出过长导致插针受外力弯折。中部方形基座的尺寸与接插件的安装腔完全匹配，基座的棱角做了微小的倒角处理，装配时能顺利滑入安装位，

　　不会出现卡滞问题，基座与上下插针的衔接处做了过渡圆角，避免应力集中导致插针与基座连接部位在长期振动下出现断裂。从安装边界来看，这类引脚属于接插件的内置接触部件，整体安装空间完全被接插件外壳包裹，不需要额外预留外部操作空间，只需要在接插件基座设计时预留对应方形截面的安装孔，孔位公差按照IT7级精度控制，就能保证引脚压入后保持足够的紧固力，不会在插拔过程中出现引脚被带出的问题。在实际设备维护场景中，这类单针引脚的替换成本远低于集成式多针排针，当单个点位的引脚出现接触磨损或者锈蚀损坏时，只需要单独更换对应位置的单针引脚即可，不需要整体更换整个排针组件，能有效降低农机设备的田间维护成本，减少故障停机时间。

　　建模过程中严格遵循实际加工的尺寸公差要求，插针的直线度控制在0.02mm以内，保证插接时能顺利插入对接端子的孔位，中部方形块的相邻面垂直度误差不超过0.01mm，确保安装后引脚的轴向与接插件安装面保持垂直，避免斜插导致的端子变形。这类引脚除了应用在收割台的电控系统中，也可以通用在其他采用1英寸针距SIP接插件的工业设备电控模块中，作为单点信号连接的接触部件使用，结构简单可靠，没有多余的冗余设计，完全围绕实际使用中的连接稳定性、装配便捷性、维护低成本三个核心需求展开设计，没有额外的装饰性结构，所有几何特征都服务于实际功能需求。
