通用3mm直插式T1透明发光二极管

　　在各类电子设备的结构设计与PCB布局环节，直插式LED是出现频率极高的板载指示元件，这款3mm规格的T1封装透明LED，覆盖了消费电子、工业控制板卡、小型家电、仪器仪表等绝大多数需要状态指示的应用场景，从电源通断提示、信号状态反馈到功能档位标识，都能见到这类元件的身影。不同于贴片封装的LED，直插式结构自带两根平行引出引脚，在手工焊接、小批量打样、维修替换场景下的操作便利性更强，不需要专用的回流焊设备，普通恒温烙铁即可完成焊接固定，对于教学实验、开源硬件项目这类非量产场景的适配性更好。

　　从功能特性来看，透明封装的灯珠透光率更高，发光指向性相对集中，在室内常规光照环境下的可视距离能够满足设备面板的指示需求，封装头部的圆弧曲面自带聚光效果，不需要额外加装导光件即可实现清晰的点位指示，若需要扩散柔光效果，也可搭配配套的乳白色灯帽使用，适配不同的面板显示需求。两根引脚的极性区分清晰，长脚为正极、短脚为负极，结构设计上做了明确的物理防呆，避免生产组装过程中出现极性反接的装配错误，降低批量生产的不良率。

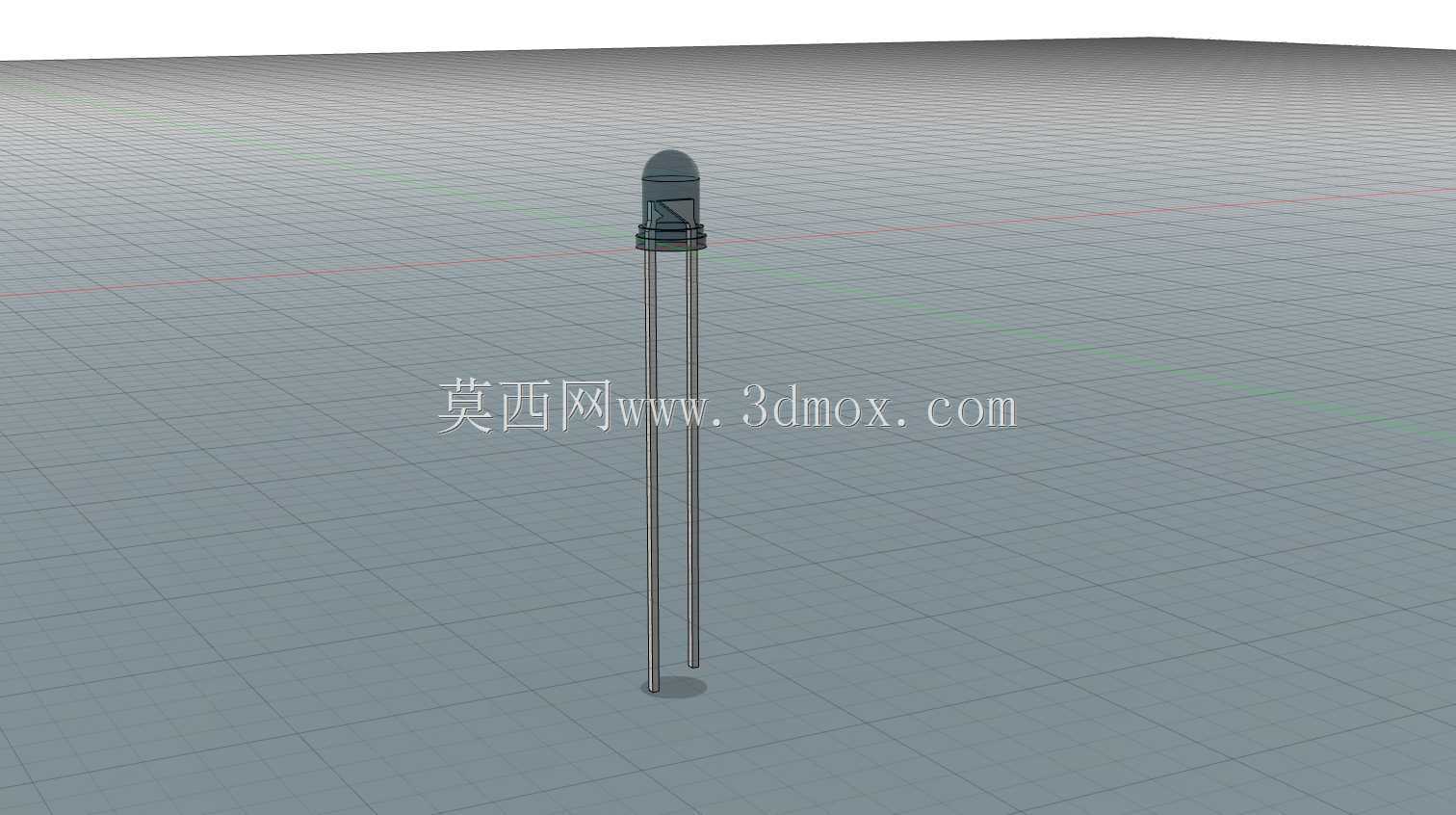

　　设计这款元件的三维模型时，首先要严格匹配实物的安装边界尺寸，头部封装的圆柱直径控制在3mm公差范围内，圆弧顶部的曲率与实物一致，避免结构装配时出现面板开孔干涉的问题；两根引脚的中心间距严格按照行业通用的2.54mm标准间距设计，刚好适配通用面包板、万能板的孔位，也符合常规PCB封装的焊盘间距要求，引脚长度预留足够的穿板余量，既能够满足1.6mm标准厚度PCB的穿板焊接需求，也能适配加厚面板、带导光柱结构的安装场景，不会出现引脚长度不足无法焊接的问题。建模过程中对封装头部的细微结构做了还原，包括封装根部与引脚衔接的卡位结构，这个结构在实际装配时能够卡在PCB开孔位置，起到临时固定的作用，过波峰焊时不会出现灯珠歪斜、浮高的问题。

　　在设备结构设计阶段调用这个模型，可以提前验证面板开孔的位置、直径是否匹配，确认灯珠突出面板的高度是否符合外观设计要求，避免开模后出现灯珠凹陷、突出过多或者偏位的问题；同时也能在PCB布局阶段核对焊盘位置与周边元件的安全距离，尤其是引脚与周边高压元件、结构件的电气间隙是否满足安规要求，提前规避生产组装阶段可能出现的干涉问题。对于需要做设备整机装配仿真的场景，这个模型的重量、重心参数也与实物一致，能够准确模拟整机装配后的重量分布，不会因为元件模型的参数偏差影响结构强度校核的结果。

　　很多新手工程师在布局这类直插元件时，容易忽略引脚的折弯余量，这款模型的引脚部分做了可编辑的参数化设计，若实际生产需要折弯引脚贴板焊接，也可以快速调整引脚形态，匹配不同的安装高度需求；透明封装的外观材质也做了对应设置，在做产品渲染效果图时能够真实还原灯珠的通透质感，不需要额外调整材质参数即可得到贴近实物的展示效果，方便做产品说明书、宣传物料的配图制作。在工业控制设备的面板设计中，这类LED往往需要和按键、接线端子排布在同一面板区域，准确的三维模型能够帮助设计师合理排布各元件的间距，既保证操作空间充足，也能让面板布局整齐美观，同时满足内部走线的空间要求，避免引脚和内部线束、结构筋位出现碰撞。
