TO-220封装适配多鳍片铝制散热结构

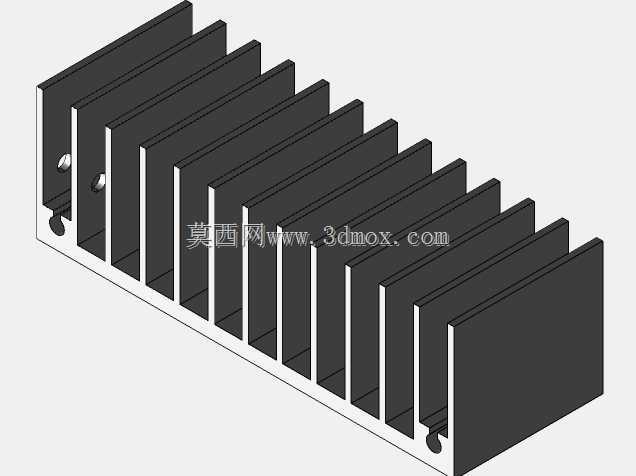

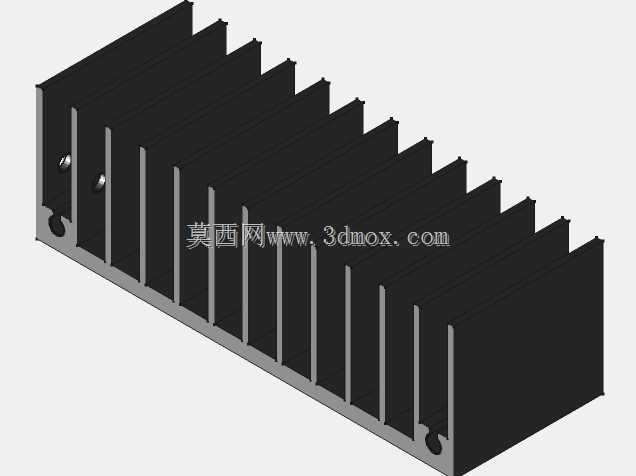

　　在中小功率电子设备的热设计环节，TO-220封装功率器件的散热适配是结构工程师经常碰到的选型与设计场景，这类封装常见于线性稳压器、功率MOS管、快恢复二极管等发热元器件，广泛分布在开关电源、工业控制板卡、小型驱动模块、消费类电子供电单元里，一旦散热设计冗余不足，很容易出现器件结温超标、参数漂移甚至热击穿失效的问题。这款适配TO-220封装的散热结构，采用平行等距直鳍片的布局形式，鳍片沿长度方向垂直于安装基面排布，这种排布方式的优势在于，不管是设备内部自然对流散热，还是搭配小尺寸轴流风扇做强制风冷，气流都可以顺着鳍片间的流道顺畅穿过，不会出现明显的流道涡旋区，能最大化利用每一片鳍片的换热面积。从安装边界来看，这款散热结构的基面做了适配TO-220封装的安装定位设计，基面与器件发热面的接触区域平整度控制在合理范围，实际装配时只需要搭配对应规格的绝缘粒、导热硅脂或者导热绝缘片，就能保证发热面与散热基面的低热阻贴合，不需要额外做基面二次机加工，能直接适配常规TO-220器件的安装孔位，降低装配环节的加工成本。尺寸设计上，整体长度控制在78毫米级，高度28毫米左右，厚度方向适配25毫米直径的安装空间预留，这个尺寸区间刚好能覆盖1-5W耗散功率的TO-220器件自然散热需求，如果搭配低转速风扇，能支撑的耗散功率还能进一步提升，不会占用板卡上过多的安装空间，对于板卡布局密度较高的工控类产品来说，这个尺寸冗余度刚好，

　　既不会因为散热结构过大挤占周边元器件的布局空间，也不会因为散热体积不足导致热设计余量不够。设计过程中，鳍片的厚度与间距做了平衡考量，鳍片厚度过薄会导致加工过程中容易出现变形，后续装配时鳍片歪扭会影响流道一致性，鳍片过厚则会挤占鳍片间的通风间隙，减少有效换热面积；最终选定的鳍片间距，既兼顾了铝挤加工的工艺可行性，不会因为间距过小导致铝挤模具寿命过短、成品率低，也保证了自然对流状态下空气的流通效率，不会出现相邻鳍片的热边界层重叠导致换热效率下降的问题。基面与鳍片采用一体化铝挤成型的结构，没有额外的铆接、粘接界面，从热源到鳍片的导热路径不存在界面热阻，热量能快速从安装基面传导到每一片鳍片的末端，相比组装式的散热结构，

　　一体化结构的长期可靠性更高，不会因为设备长期运行的温度循环出现结合面松动、热阻升高的问题。在实际选型应用中，这款散热结构可以直接替换同安装尺寸的市售标准TO-220散热器，不需要修改原有板卡的安装孔位与器件布局，对于已经完成原理图设计、进入结构优化阶段的板卡来说，能大幅缩短热设计调整的周期。针对不同的应用场景，鳍片表面可以根据需求做阳极氧化处理，黑色阳极氧化能提升辐射换热效率，在自然对流场景下能进一步降低热阻，本色阳极氧化则能兼顾成本与耐腐蚀性能，适配普通民用消费类电子的使用需求。安装结构上预留的卡扣位与安装孔，能适配两种常见的TO-220装配方式，既可以用螺丝加绝缘粒的方式锁付固定，也可以用弹性卡扣快速装配，

　　适配不同产能规模的生产线装配需求，小批量打样阶段用螺丝锁付灵活方便，大批量量产阶段用卡扣装配能提升装配效率，降低人工成本。在热性能匹配上，这款散热结构的热阻参数刚好覆盖常规TO-220器件的工作温区，在环境温度40摄氏度的常规工况下，能把器件的壳温控制在元器件规格书允许的安全范围内，不需要额外增加散热成本，对于成本敏感的大批量消费类、工控类产品来说，这种平衡了性能、成本、安装便利性的散热结构，是非常务实的选型方案。很多工程师在做TO-220器件散热设计时，容易陷入盲目选大尺寸散热器的误区，要么导致成本浪费，要么挤占板卡空间影响其他器件布局，这款散热结构的尺寸设计刚好卡在常用功率段的最优区间，不需要做过多的热仿真迭代就能直接适配多数常规应用场景，能减少结构工程师的重复建模工作量，在做方案阶段直接调用就能快速完成散热部分的结构布局，把更多精力放在整机的其他结构优化上。另外，这款结构的边角都做了小倒角处理，不会出现锐边割手的问题，在生产线装配环节能减少操作工人被划伤的风险，也不会在装配过程中刮伤周边的导线或者PCB板上的阻焊层，这些细节设计虽然不影响散热性能，但对于实际量产装配来说，能减少很多不必要的生产异常。
