适配TO-220封装的铝制散热组件

　　在功率电子电路的结构设计环节，半导体功率器件的散热冗余设计直接决定整机长期运行的可靠性，尤其是采用TO-220封装的线性稳压器、功率MOS管、双向晶闸管这类器件，工作时结温升高速度快，若没有匹配的散热结构做热传导导出，很容易触发过热保护甚至出现器件热击穿失效的问题。这款适配TO-220封装的铝制散热件，就是针对这类直插式功率器件的安装场景做的结构设计，日常在开关电源模块、工业控制板卡、小型功率驱动装置、线性电源调压电路里都能用到这类散热结构，它的核心作用是把功率器件工作时产生的焦耳热通过接触传导快速分散到鳍片结构上，再借助自然对流或者辅助风冷把热量散到周围环境中，把器件的结温控制在安全工作区间内。

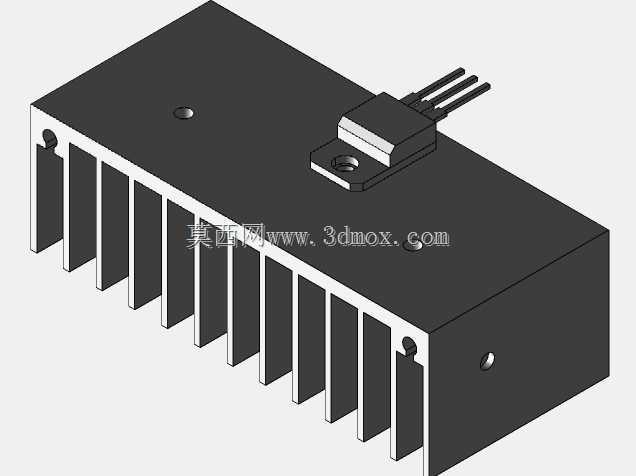

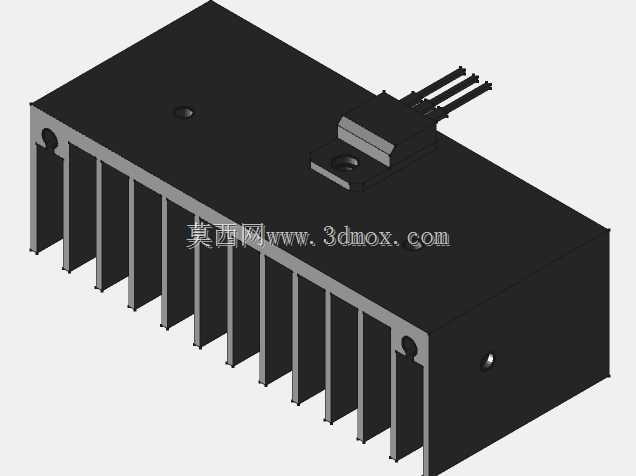

　　从结构设计的思路来看，这款散热件采用了挤压铝型材的基础结构做基底，主体是矩形的实心安装基座，基座一侧排布了等间距的垂直散热鳍片，这种鳍片排布方式在有限的安装空间里最大化拓展了和空气接触的散热面积，同时鳍片的厚度和间距做了平衡，既不会因为鳍片过薄导致加工时出现变形，也不会因为间距过小影响自然对流的空气流通效率。基座上预留了两个沉头安装孔位，既可以用来把整个散热组件固定在PCB板或者设备内部的安装支架上，也可以配合绝缘粒、螺丝把TO-220封装的功率器件牢牢压在基座的平整安装面上——这里要注意的是，器件和散热基座接触的平面做了铣平处理，表面粗糙度控制在合理范围，能有效降低接触热阻，实际装配时如果配合导热硅脂填充微观间隙，热传导效率还能进一步提升。

　　尺寸边界的设定上，这款散热件的长度方向尺寸为78.74毫米，垂直于鳍片方向的高度为35.56毫米，厚度方向尺寸为25毫米，这个尺寸规格刚好适配中小功率等级的TO-220器件散热需求，不会因为体积过大占用过多PCB板上的布局空间，也不会因为散热面积不足导致散热冗余不够。安装定位的设计上，针对TO-220器件的固定孔位做了位置匹配，器件安装后引脚伸出的位置刚好对应PCB上常规的TO-220焊盘间距，不会出现引脚错位无法插装的问题；同时考虑到不同电路布局的走线需求，器件的安装位置做了180度旋转适配的偏移设计，X方向偏移量0.0227362，Y方向偏移量1.105118，不管是器件引脚朝左还是朝右的布局，都能顺利完成装配，不需要额外调整板上的走线位置。

　　实际选型使用的时候，要注意这款散热件的热阻参数和器件功耗的匹配，自然对流条件下可以满足15W以内功耗的TO-220器件散热需求，如果是有辅助风扇的风冷环境，能承载的功耗还可以进一步提升。装配过程中要注意器件和散热件之间的绝缘处理，因为TO-220封装的散热片通常和器件的中间引脚连通，若是不做绝缘直接固定在接地的散热件上，很容易出现电路短路的问题，所以装配时要搭配绝缘导热垫片或者绝缘粒使用，固定螺丝的扭矩也要控制在合理范围，既保证接触面紧密贴合，也不会因为扭矩过大导致器件封装开裂或者散热件螺纹滑牙。另外这款散热件的鳍片边缘做了倒角处理，不会像廉价散热件那样有锋利的披锋，装配操作时不容易划伤操作人员的手，也不会刮破附近的导线绝缘层，这些细节设计在批量装配的生产场景里能有效降低装配环节的不良率。

　　从结构建模的角度来说，这类散热件的建模不需要做过度的细节简化，鳍片的拔模角度、安装孔的沉头深度、安装面的平面度这些和装配、散热相关的特征都要准确还原，不然导出到PCB设计软件里做干涉检查的时候，很容易出现实际装配和模型不匹配的问题。比如很多新手建模时容易忽略挤压铝型材的拔模斜度，把鳍片做成垂直无斜度的结构，实际生产出来的型材鳍片是有微小拔模角的，虽然这个角度很小，但在做密集堆叠的多散热件布局时，累积的尺寸误差就可能导致装配干涉。另外安装孔的位置公差要在建模时就考虑进去，孔位的位置度要控制在0.1毫米以内，不然批量生产时很容易出现器件装不上或者固定后偏移的问题。
