Pyr0压电EZPZ效应器E3D凹槽安装结构

　　这套集成结构主要面向桌面级FDM熔融沉积成型3D打印设备的热端升级场景，针对日常打印作业中自动调平探测精度不足、热端拆装对位繁琐、多组件布局杂乱导致的走线干涉等实际痛点做了针对性的结构整合，核心是将压电式EZPZ效应探测单元与E3D系列V6规格热端做同轴集成，依托凹槽式安装结构实现组件间的无错位刚性连接。从实际应用场景来看，这类集成效应器结构多用于消费级桌面3D打印机的改装升级，尤其是针对采用E3D V6热端作为标准挤出组件的机型，能够在不改动原有喷头安装位主体结构的前提下，替换原有机械式或光电式调平传感器，解决传统传感器探测响应滞后、探测触点磨损后精度漂移、探测点与喷嘴实际位置存在偏移量需要反复校准的问题。在实际打印作业过程中，

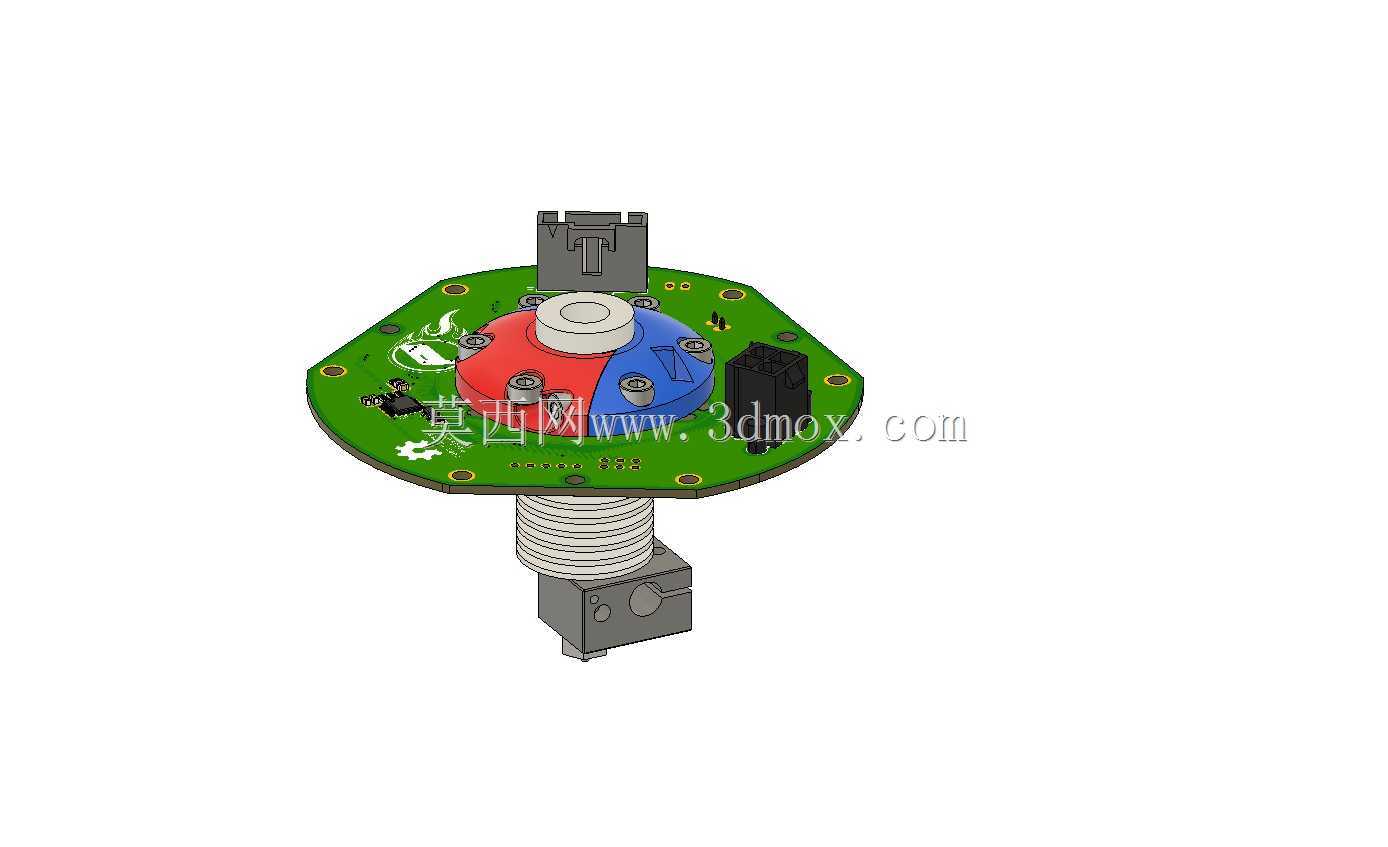

　　集成后的压电探测单元能够直接通过喷嘴接触打印平台时的压力变化触发探测信号，不需要额外加装独立的探测触针，从根源上消除了探测点与喷嘴的位置偏差，大幅降低调平校准的操作复杂度，同时压电探测的响应速度更快，能够适配更高速度的自动调平流程，缩短打印前的准备时长。从功能特性层面来看，这套结构将热端固定座、效应器安装位、PCB承载板、走线限位结构做了一体化整合，圆形的承载基板边缘预留了对称的安装固定孔位，能够直接匹配原有打印机的X轴滑台安装接口，不需要额外制作转接件。基板上的分区布局做了明确的功能划分，红蓝两色的压电组件固定位分别对应信号触发与信号传输模块的安装，中心位置预留的热端穿装孔与E3D V6热端的外径尺寸做了公差配合，

　　能够保证热端装入后与基板保持垂直，避免热端倾斜导致的打印层厚不均问题。下方的凹槽安装结构采用台阶式限位设计，热端装入后通过侧面的锁紧顶丝即可完成固定，不需要额外的法兰压片，拆装时仅需松开顶丝就能抽出热端更换喷嘴或者清理喉管内的残留耗材，维护效率相比传统的多螺栓固定结构提升明显。设计思路上，这套结构优先考虑了组件集成后的刚性与信号稳定性，压电效应器的核心是通过微小形变触发信号，因此安装基板采用了足够厚度的硬质基材，避免打印过程中滑台高速移动产生的振动导致基板形变误触发探测信号。凹槽的深度尺寸经过匹配设计，既能够保证热端的加热块与散热段之间保留足够的隔热间隙，避免热量向上传导导致散热段提前熔化耗材造成堵头，

　　又不会让热端伸出长度过长导致高速移动时产生晃动。安装边界方面，整个集成组件的最大外径控制在常规打印机喷头的运动安全行程范围内，不会在打印过程中与机身框架、打印平台夹钳产生碰撞，下方的热端伸出长度与原有E3D V6热端的安装尺寸保持一致，替换后不需要重新调整Z轴的限位开关触发位置，也不需要重新设置打印起始高度，能够做到即装即用。基板上预留的电子元件安装位做了防呆设计，接插件的位置朝向设备走线侧，避免打印过程中挤出的耗材丝剐蹭到接线导致信号中断，同时边缘预留的走线槽能够将加热线、热敏电阻线、压电信号线统一归集固定，避免散乱的走线随滑台移动时勾到打印件或者机身结构。在实际使用过程中，这套集成结构还能够适配不同规格的喷嘴更换操作，由于探测单元直接依托喷嘴触发，更换不同长度的喷嘴后仅需做一次Z轴偏移量校准即可正常使用，不需要像传统独立传感器那样重新调整传感器的伸出高度，大幅降低了更换耗材、更换喷嘴后的调试工作量。针对高速打印场景下的振动问题，结构上在安装孔位处预留了减震垫片的安装间隙，能够加装硅胶减震垫过滤滑台移动带来的高频振动，进一步降低压电探测的误触发概率，保证长时间连续打印过程中调平数据的稳定性。
