矩形法兰安装L型支撑连接构件

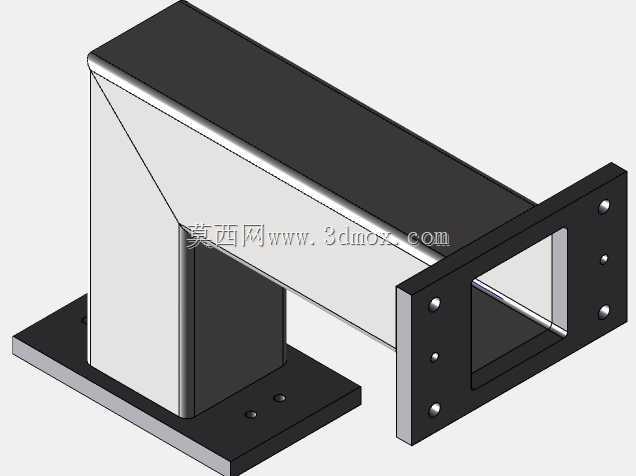

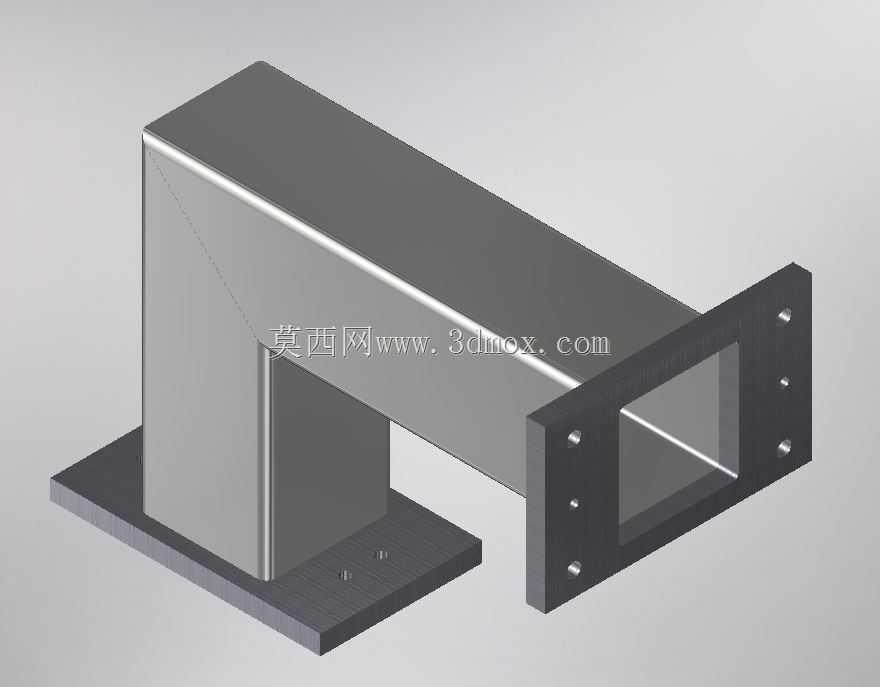

　　在工业通风、微波传输、物料输送等管线布设场景中，这类带矩形法兰的L型支撑构件是管线转向、悬空固定的核心连接部件，常被用于矩形截面管道、波导通道的90度转向支撑场景，替代传统的焊接弯头加外置支架的组合方案，减少现场焊接作业量，提升安装精度与结构一致性。从结构设计来看，构件整体采用等壁厚矩形截面型材弯折成型，竖直段与水平段的交接位置设置了三角形加强筋，筋板与两个段的内壁完全贴合焊接，能够有效抵消水平段端部承载时产生的弯矩，避免长期负载下交接位置出现焊缝开裂或者型材变形。底部的安装底板为正方形平板，板面上预留了两个对称的安装孔位，孔位间距匹配常规的设备基座、地面预埋螺栓的布设间距，

　　安装时可通过膨胀螺栓或者机牙螺丝将整个构件牢牢固定在安装基面，底板与竖直段的交接位置做了一圈满焊处理，焊脚高度均匀，保证竖直方向的承重能够均匀传递到底板上，避免应力集中在焊缝的某一个点。水平段的端部焊接了矩形对接法兰，法兰为平板式结构，法兰面上均匀分布了六个安装孔，分别布置在法兰框的四个边侧，其中两个长边各布置两个孔，两个短边各布置一个孔，孔位的位置公差控制在0.1mm以内，能够与同规格的管线法兰实现精准对接，对接时可在两个法兰之间添加密封垫片或者导电衬垫，满足通风场景的密封要求或者微波传输场景的电磁屏蔽要求。设计过程中优先考虑了安装边界的适配性，竖直段的高度与水平段的长度采用等长设计，能够适配多数现场90度转向的空间需求，

　　构件整体的外轮廓没有突出的尖锐结构，所有边角都做了小倒角处理，避免安装作业时划伤施工人员。型材的壁厚选择兼顾了结构强度与整体重量，在满足常规管线承重、风载或者内部介质压力的前提下，尽可能降低构件自重，减少安装基面的负载，同时也方便现场搬运与吊装作业。法兰的厚度比型材壁厚更大，能够避免螺栓锁紧时法兰出现变形，保证对接面的平面度，防止对接后出现漏风、漏波或者物料泄漏的问题。在实际选型使用时，需要确认对接管线的截面尺寸与法兰内框尺寸完全匹配，同时底部安装孔的位置要与现场预埋的固定点位对齐，如果现场的安装空间存在尺寸限制，也可以在该构件的基础上调整竖直段或者水平段的长度，不需要改动法兰与底板的安装尺寸，就能适配不同的安装场景。

　　这类构件相比现场焊接制作的转向支撑，所有的焊接、孔位加工都在工厂内完成，制作精度更高，现场只需要完成螺栓锁紧作业即可，能够大幅缩短现场施工周期，同时构件的表面做了均匀的喷砂氧化处理，具备基础的防锈耐腐蚀能力，可在常规的室内工业环境下长期使用，不需要额外做表面防腐处理，如果是在户外或者腐蚀环境下使用，也可以在该结构基础上更换不锈钢材质或者增加表面喷涂处理，结构本身不需要做改动。
